工业重载万向脚轮结构三维设计

　　在各类工业移动设备、工装台架、仓储转运载具的结构设计中，脚轮作为直接接触地面的行走支撑部件，其结构合理性直接决定了设备移动的顺畅度、负载稳定性以及长期使用的可靠性。这款脚轮的三维结构设计，完全围绕工业场景的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能诉求。

　　从实际应用场景来看，这类带方形安装法兰的脚轮，普遍适配于车间内部的重型工具柜、自动化设备移动机架、中小型物料转运车、可移位式焊接工装台等需要频繁移位同时要求停放稳定的设备，区别于轻型家具脚轮，工业场景下的脚轮需要承受持续的交变载荷，还要应对车间地面常见的金属切屑、油污、轻微凹凸不平等复杂工况，因此在结构设计上做了针对性的强化。

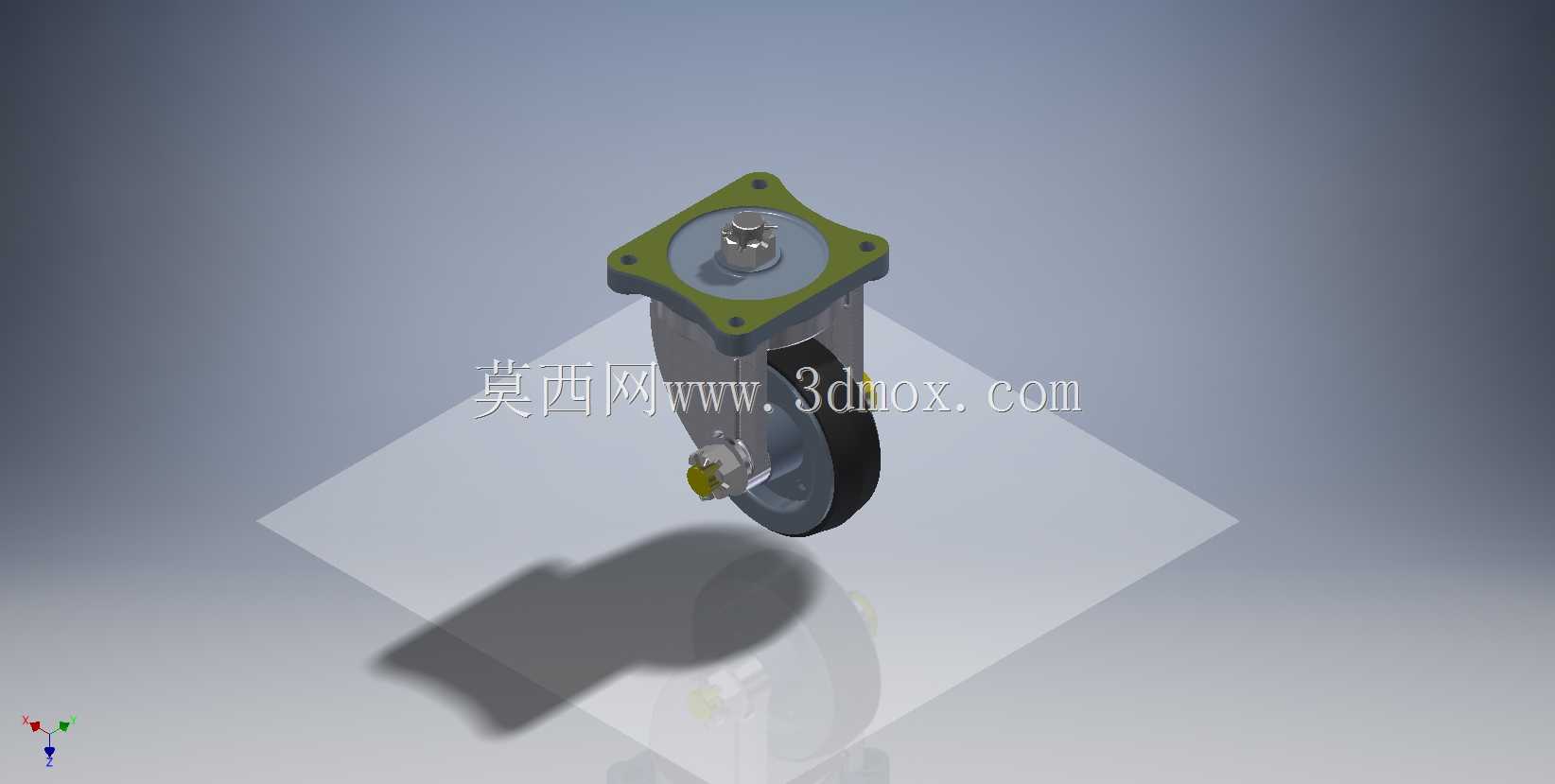

　　整个脚轮的结构分为安装连接段、转向支撑段、滚轮主体三个核心部分。顶部的方形安装法兰采用四个角位布置安装孔的设计，这种布局相比两孔安装或者中心单孔安装，能够将设备的垂直载荷均匀分散到四个连接点，避免单点受力过大导致的连接螺栓变形或者法兰板翘曲，法兰板与下方转向座的连接位置做了加厚凸台处理，凸台位置的圆角过渡经过反复校核，能够有效抵消转向时产生的侧向弯矩，避免应力集中导致的结构断裂。转向结构内置了轴向推力承载面，配合径向定位轴颈，既保证360度水平转向的顺滑无卡滞，又能承受设备移动过程中产生的径向冲击力，不会因为侧向磕碰就出现转向轴变形卡滞的问题。

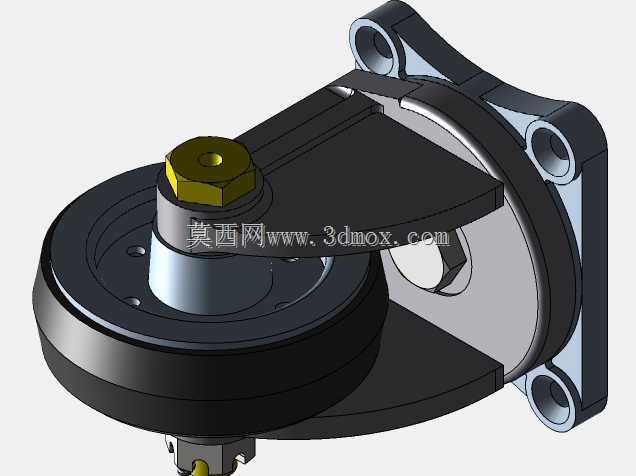

　　滚轮部分采用金属轮毂外包高弹性耐磨轮面的结构，金属轮毂承担主要的径向载荷，与轮轴的配合位置设计了耐磨衬套的安装位，能够降低轮轴转动时的磨损，延长维护周期；外包的轮面材质具备一定的阻尼特性，既可以在平整环氧地面上滚动时降低噪音，又能在经过地面接缝、细小杂物的时候产生微量形变缓冲震动，避免设备上搭载的精密仪表、传感器因为持续震动出现精度漂移。轮架的侧板采用对称式折弯结构，轮轴穿过两侧板的同轴孔位，两端做了防松限位设计，避免长期使用后轮轴窜动脱落，轮架上方还预留了刹车组件的安装接口，用户可以根据实际使用需求加装定向刹车或者全锁死刹车结构，不需要对主体结构做二次修改。

　　从安装边界尺寸来看，顶部方形法兰的安装孔位间距遵循行业通用的安装规范，能够直接适配市面上多数标准设备的底部安装位，不需要额外制作转接板；整体安装高度控制在合理区间，不会因为脚轮高度过高导致设备整体重心抬升过多，影响停放和移动时的稳定性；滚轮的宽度和直径匹配额定负载下的滚动阻力要求，直径设计兼顾了越障能力和安装空间限制，既能够顺利通过车间常见的5mm以内地面接缝、轨道凹槽，又不会因为轮径过大占用过多设备底部的预留空间。

　　在建模过程中，所有配合面都预留了合理的公差间隙，转向座的转动配合面、轮轴与轮毂的配合面都按照机械设计的公差标准做了偏移处理，完全可以直接导出工程图用于实际加工生产，各个零件的建模都采用了参数化的设计逻辑，后续如果需要调整负载等级，只需要修改法兰厚度、轮径、轮宽对应的参数，就可以快速衍生出不同规格的同系列脚轮模型，大幅提升同系列产品的设计效率。
