机加工定位用90度V形夹紧工装结构

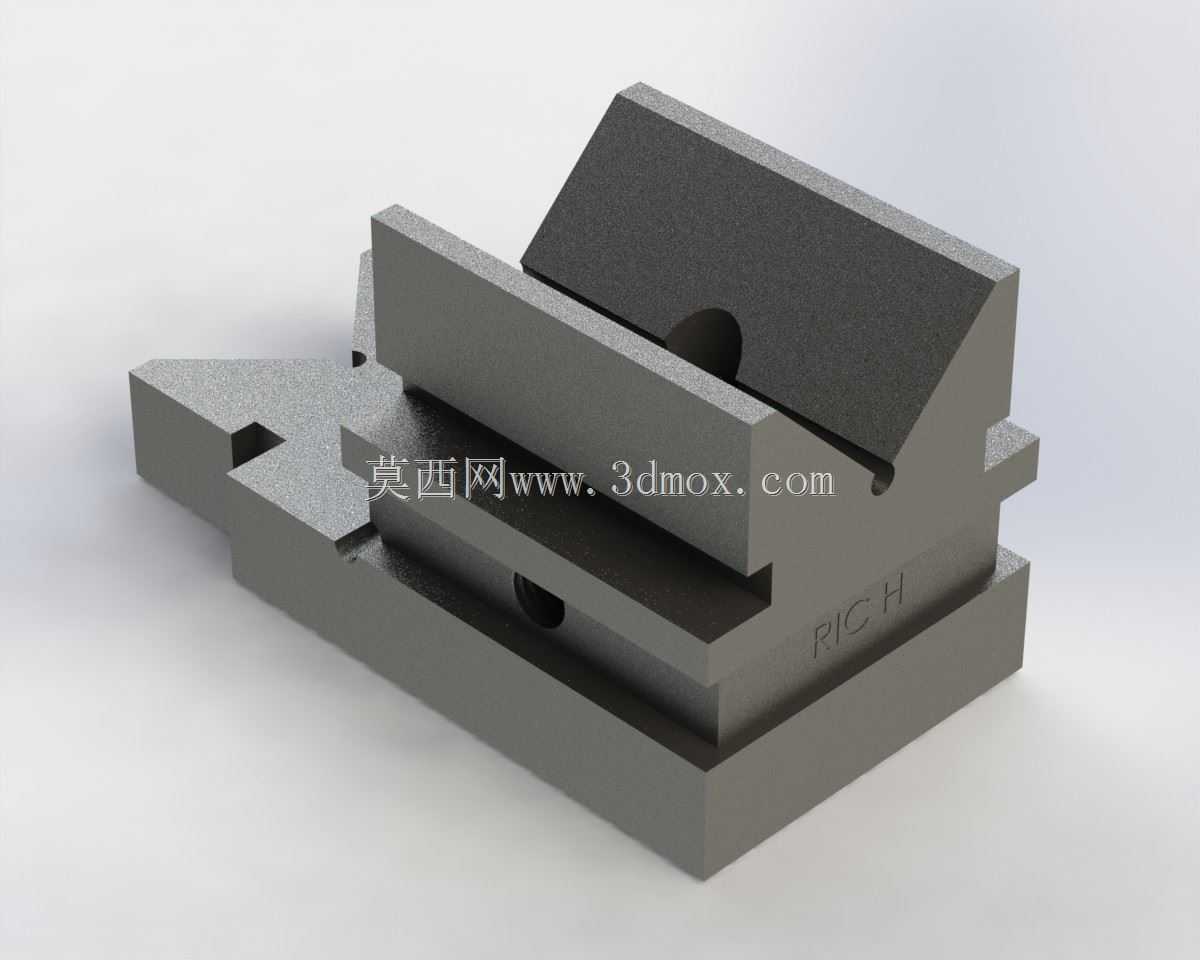

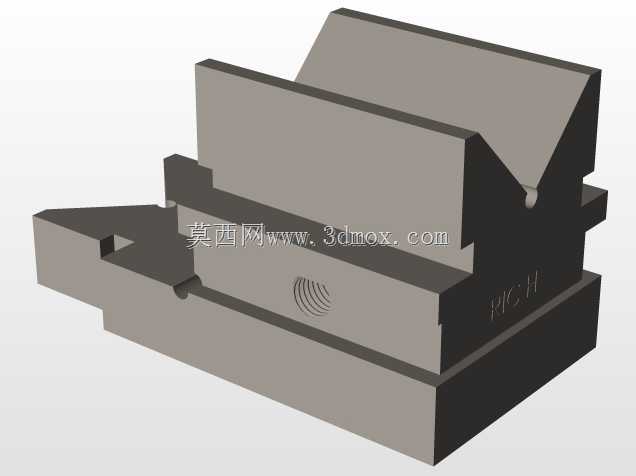

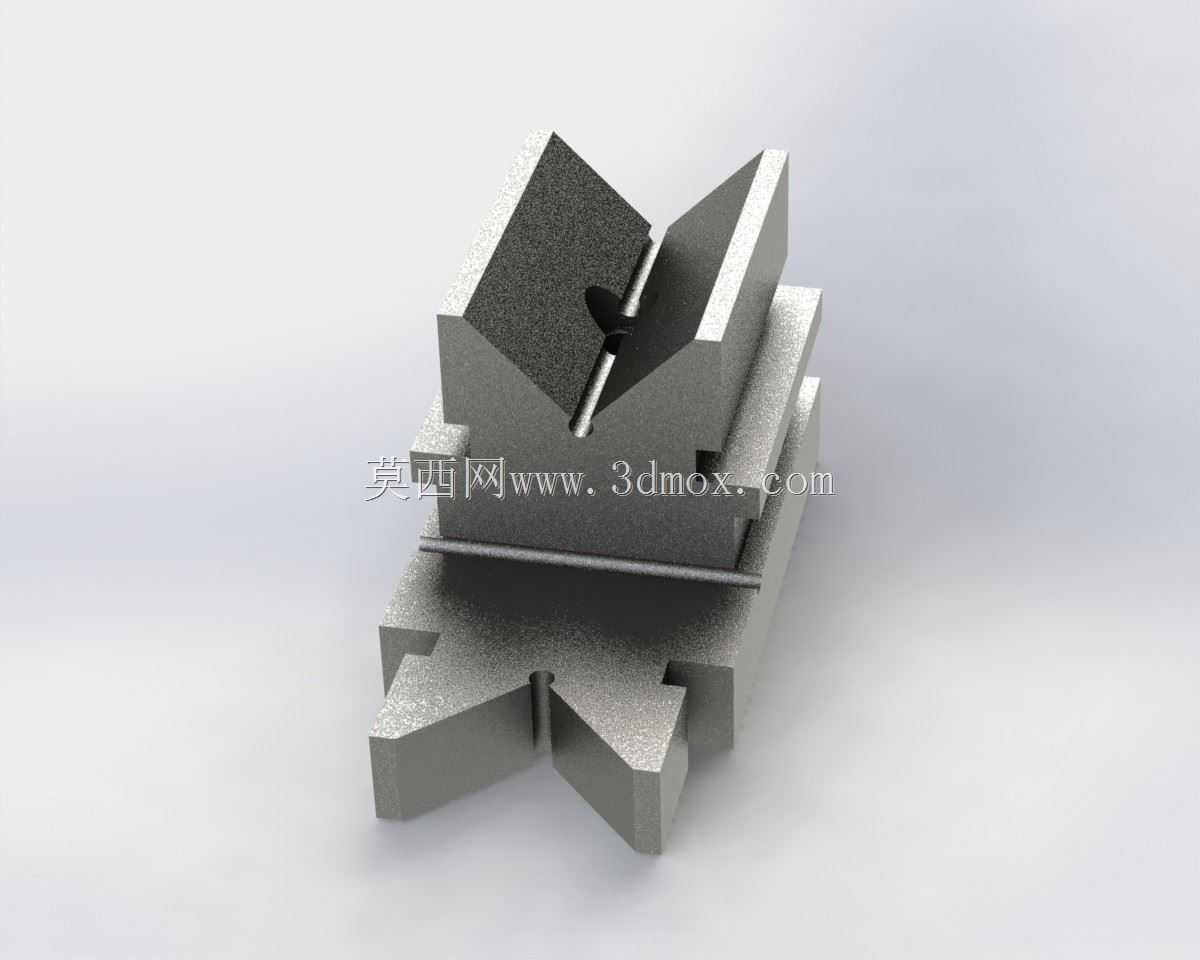

　　在轴类、套类回转体零件的铣削、磨削、钻削工序中，工件的径向定位精度直接决定形位公差达标率，这款90度V形夹紧结构正是针对这类装夹需求设计的定位元件，日常在普通铣床平口钳配套、磨床工作台装夹、检验平台圆度/同轴度检测场景中都能见到它的应用。区别于传统一体式V形铁，这款结构采用分层组合式设计，底部为带定位凸台的安装基座，基座上开有横向通槽与沉头安装孔，可直接通过T型螺栓固定在机床工作台T型槽内，也可配合等高块调整装夹高度，安装时需保证V形槽的对称中心线与机床进给方向平行，偏移量控制在0.02mm/m范围内，避免加工时出现锥度误差。中间层为滑动导向座，与基座通过梯形导轨配合，可沿垂直V槽方向调整位置，适配不同直径的工件装夹，

　　导向面的配合间隙经过配磨处理，间隙值控制在0.01-0.015mm之间，既保证滑动顺畅无卡滞，又不会因间隙过大导致定位偏移。上层为V形夹紧块，90度的V形槽夹角是经过长期工艺验证的最优角度，相比60度夹角它的工件对中性更好，相比120度夹角它的装夹接触面积更大、夹紧更稳定，V形槽的两个工作面经过高频淬火处理，硬度达到HRC55-60，表面粗糙度Ra0.8，长期装夹硬质工件也不会出现压痕、变形，V形块侧面开有锁紧孔，调整到位后可通过内六角螺栓将三层结构锁为整体，避免加工过程中受切削力冲击出现错位。在实际使用场景中，单组V形块可用于短轴类零件的定位，两组配合使用可支撑长度超过200mm的长轴，装夹时工件外圆与V形槽两个工作面同时接触，

　　自动完成中心找正，不需要额外打表找正工件中心，能大幅缩短装夹辅助时间。针对需要在轴类工件上钻径向孔、铣键槽的工序，这款V形块的基座侧面预留有定位挡块安装位，可配合轴向挡块实现工件的轴向定位，保证键槽、孔位的轴向尺寸一致性。设计过程中特意将V形块的总高度控制在合理范围，避免装夹后工件中心过高导致切削时出现振颤，基座底部的定位凸台宽度与标准机床T型槽宽度匹配，不需要额外制作过渡连接板就能直接安装，V形槽的开口尺寸覆盖常见的10-80mm直径回转体工件装夹需求，日常车间里的光轴、螺栓坯料、套筒类零件都能稳定装夹。和传统的铸造V形铁相比，这款组合式结构的维护成本更低，当V形槽工作面出现磨损时，只需要更换上层的V形夹紧块即可，不需要整体报废，

　　滑动导向面还可定期注入润滑脂，保证调整动作顺滑，在批量零件加工场景中，可将多组V形块并排安装在工作台上，配合气动夹紧元件实现快速装夹，能有效提升单机加工效率。在检验场景中使用时，可将V形块放置在0级检验平台上，配合百分表检测工件的径向圆跳动、同轴度误差，90度槽的定位精度能保证检测数据的重复性误差控制在0.005mm以内，满足精密零件的检测要求。结构上没有多余的复杂曲面，所有配合面均为平面、直角结构，加工时通过普通铣床、平面磨床就能完成所有工序的加工，制造成本低，工艺性好，适合车间批量制作备用。
