车载侧方雷达安装固定支架结构设计

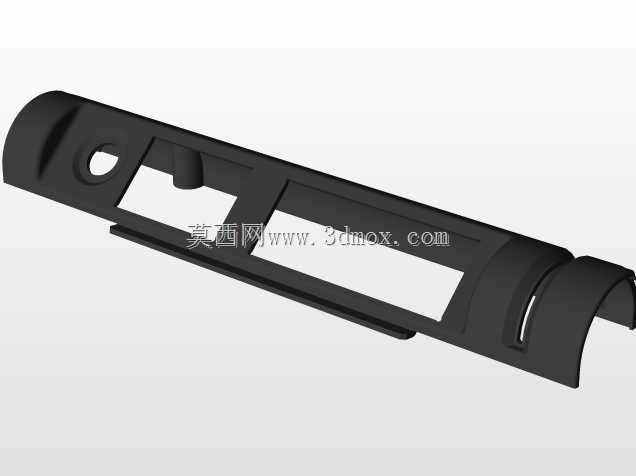

　　这款结构件是车载侧方感知传感器的专用安装支架，主要应用于乘用车辆侧围外板内侧的感知模块装配场景，适配侧向来车预警、盲区监测类毫米波雷达的安装固定需求，在整车感知系统装配环节承担定位、承载与防护的核心作用。从实际装车工况来看，该支架需要匹配车身侧围的弧形曲面轮廓，两端的弧形贴合面完全贴合车身钣金的冲压弧度，安装后不会与侧围内饰板、车门密封胶条产生运动干涉，同时能为传感器提供稳定的安装基准，避免车辆行驶过程中的振动传递到传感器本体，影响感知精度。

　　设计阶段首先明确了安装边界的约束条件：支架整体沿车身纵向布置，两端弧形段的曲率与对应位置车身钣金的曲率完全一致，保证安装面的贴合度，减少装配应力；中间的两处矩形镂空区域，一方面是为传感器的探测面预留无遮挡的信号通路，避免塑料材质对毫米波信号产生衰减，另一方面可以减轻支架自身重量，符合整车轻量化的设计要求。支架上的圆形沉孔是主定位安装孔，采用过盈配合的卡扣结构或者螺栓紧固的方式与车身钣金连接，孔位周边做了加厚的凸台处理，提升安装点的结构强度，避免长期振动下出现孔位开裂、支架松动的问题。

　　从功能特性来看，支架的侧边设置了连续的翻边结构，既可以提升整个长条状零件的结构刚性，避免注塑成型后出现翘曲变形，也能在装配时起到导向定位的作用，方便产线工人快速对准安装位置。支架内侧的凸起限位筋，刚好可以卡入传感器外壳的对应凹槽内，限制传感器在支架内的六个自由度，不需要额外打胶就可以实现传感器的预固定，提升装配效率。两端的弧形段末端做了圆角过渡处理，避免装配过程中锐边划伤工人手部，也防止与周边的线束、密封件产生刮蹭破损。

　　在结构设计的细节处理上，两处矩形镂空的边缘都做了1.5mm的倒角处理，一方面是消除注塑成型时的应力集中，减少零件成型后的缩痕、变形问题，另一方面也避免镂空边缘的毛刺在车辆振动时产生异响，影响整车NVH表现。支架的壁厚设计均匀控制在2.2mm，符合常规注塑件的壁厚设计规范，既可以保证足够的结构强度，也能避免壁厚不均导致的成型缺陷。安装孔位的位置度公差控制在±0.1mm，保证传感器安装后探测角度的偏差在允许范围内，不会出现感知区域偏移的问题。

　　实际选型适配时，该支架可以适配常规尺寸的侧方毫米波雷达模块，安装后传感器的探测面与车身外表面的距离控制在5mm以内，既不会突出车身影响外观，也不会因为距离过远导致信号衰减。支架的材质选用耐候性ABS+PC共混塑料，可以承受-40℃到85℃的工作温度范围，适配车辆在不同气候区域的使用工况，同时具备一定的抗冲击性能，在车辆经过颠簸路面、轻微剐蹭时不会出现断裂损坏。装配完成后，支架与车身钣金之间可以根据需要加装薄款EVA泡棉垫，进一步缓冲振动，同时填补安装面的微小间隙，避免雨水、灰尘进入支架内部堆积在传感器表面，影响探测效果。
