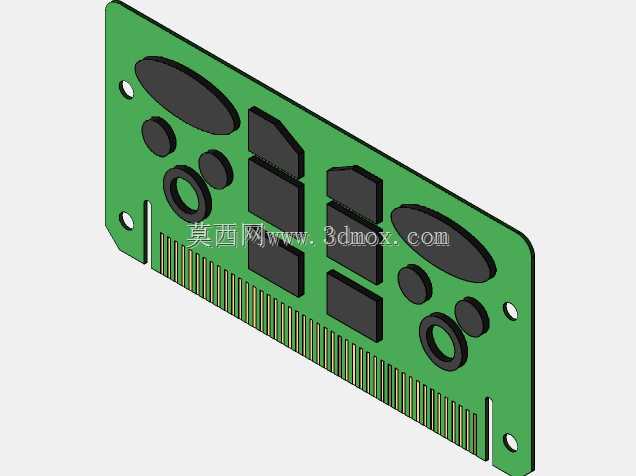

带金手指接口的插卡式电路板结构

　　这类插卡式电路板常见于工业控制机柜、嵌入式检测设备、老式工控扩展插槽以及教学演示用的电子实训台内，作为功能扩展载体承担信号传输、数据处理、传感信号中转的作用，区别于消费级电子设备内的定制化板卡，这类通用结构的板卡预留了充足的安装孔位与标准金手指间距，能适配多数通用插槽的安装尺寸，在设备升级、功能拓展时无需重新设计插槽结构，可直接插拔替换，大幅降低现场设备改造的时间成本。从结构设计来看，板体采用FR4环氧板常规厚度设计，边缘的金手指区域做了倒角处理，避免插拔时刮擦插槽内的接触弹片，板上分布的三个圆形安装孔位与板边的开槽定位结构，分别对应螺接固定与插槽导轨定位两种安装方式，安装时可先顺着导轨槽将板卡推入插槽，待金手指完全接触插槽针脚后，

　　再用螺丝穿过安装孔将板卡固定在机柜立柱上，双重定位能避免设备运行时的振动导致板卡松动、接触不良的问题。板上的元件布局遵循信号流向规则，金手指端作为信号输入输出端，靠近接口位置布置的是接口防护类元件，往后依次是信号处理芯片、电源管理元件，板上预留的椭圆形空位是为了适配不同规格的散热片或者屏蔽罩安装，不同应用场景下可根据元件发热情况或者电磁屏蔽需求加装对应配件，无需重新调整板体轮廓。设计时特意将大尺寸元件布置在板体中间区域，小尺寸元件分散在板边位置，一方面平衡板体的重量分布，避免插拔时板体受力不均出现弯折，另一方面也给板边的安装操作留出足够的操作空间，拧固定螺丝时工具不会和板上元件发生干涉。板体边缘的金手指采用等间距排布，

　　引脚数量符合常规工业扩展插槽的标准定义，兼容多数通用工控底板的插槽定义，做功能验证时可直接插在通用开发底板上进行信号测试，不需要制作专用的测试治具。板上的圆形开孔除了安装固定作用外，部分靠近元件的小孔是辅助散热的通风孔，当板卡安装在密闭机柜内时，机柜内的冷却气流可穿过这些小孔带走元件背面的热量，降低元件积热导致的性能漂移风险。在传感器配套的检测设备中，这类板卡常作为信号采集的中转载体，前端传感器输出的微弱信号通过连接线接入板卡，经过板上元件的滤波、放大处理后，通过金手指传输给设备主控单元，相比飞线连接的分立元件结构，这种集成化的板卡结构抗干扰能力更强，在工业现场复杂的电磁环境下也能稳定传输信号，不会出现信号失真、数据丢包的问题。

　　做三维结构设计时，板上所有元件的高度都做了统一管控，最高的芯片元件高度不超过板卡到机柜盖板的安全距离，避免关上机柜盖板时挤压元件导致引脚脱焊，元件之间的间距也符合生产加工的工艺要求，波峰焊时不会出现连锡、虚焊的问题，后期维修更换元件时也有足够的操作空间下烙铁。板体的边角做了圆角处理，不仅插拔时不会划伤操作人员的手，在装入设备时也不会刮擦机柜内的其他线束，避免线束绝缘层破损引发短路故障。
