工业检测用槽型安装式光电传感基座结构

　　在自动化产线的物料到位检测、工位定位校验场景里，这类槽型安装基座是光电类传感单元的核心承载构件，日常多部署在流水线侧边、工装夹具定位端、分拣机构触发位，负责给对射式或反射式传感元件提供稳定的安装基准，避免设备运行过程中的振动、磕碰导致传感点位偏移，引发检测误判。从实际使用场景来看，这类构件常搭配红外对射管使用，侧面预留的半圆弧安装孔是为了适配不同安装板的孔位偏差，现场装配时不用严格对齐预装孔位，可在小范围内调整传感的前后、高低位置，对准检测光路后再锁紧固定螺丝，大幅降低现场调试的对位难度，尤其是在老旧产线改造项目里，安装板的孔位往往没有统一公差，这种长圆孔的设计能省去现场重新打孔的工序，缩短改造停机时间。

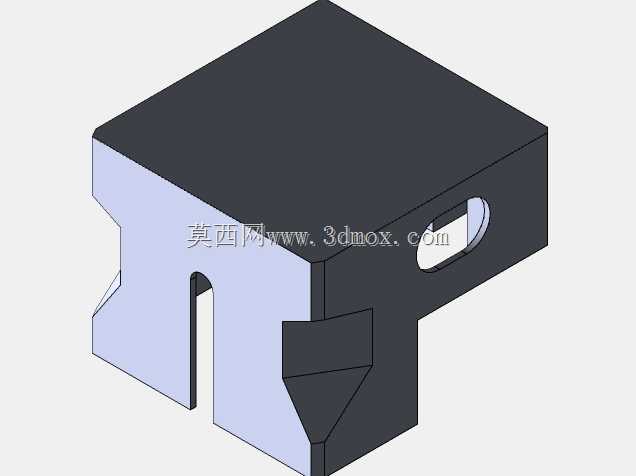

　　构件正面的开槽结构是核心功能区，槽宽尺寸是按照常规薄型工件的通过间隙设计的，当待检测的薄片工件、标签纸、小型五金件从槽内穿过时，会阻断槽两侧的光通路，触发传感信号输出，给后端PLC传递到位信号，触发后续的分拣、计数、打标工序，槽口的倒角设计是为了避免工件快速通过时剐蹭槽壁，防止薄型工件被卡滞或者刮花表面，在高速包装线、SMT贴片送料机构这类工件移动速度快的场景里，这种倒角处理能有效降低卡料故障的概率。从设计思路上看，整体采用方块式主体加侧伸定位块的结构，主体部分的厚实结构是为了保证安装后的刚性，当设备长期运行产生持续振动时，不会因为基座形变导致光路偏移，底部的凸台结构是定位止口，装配时可以直接卡入安装板的预制卡槽内，

　　不用额外做定位校准，就能保证基座的安装垂直度，让传感光路和工件通过方向保持垂直，减少检测盲区。侧面的斜向加强结构是为了抵消安装螺丝锁紧时的应力，避免基座锁紧后出现翘曲变形，很多同类薄壁基座在锁紧螺丝时容易出现安装面翘曲，导致槽口上下错位，光路无法对准，这个加强筋的位置刚好在安装螺丝的受力方向上，能把锁紧力均匀分散到整个基座主体，不会出现局部应力集中导致的形变。从安装边界来看，整体的外形尺寸适配常规的工业安装空间，主体的长宽高比例按照标准传感安装位的预留空间设计，不会和周边的工装、输送构件产生干涉，安装时只需要预留出基座本身的体积，加上侧面接线的少量空间即可，不需要额外扩大安装位，在紧凑的多工位检测转盘上部署时，

　　多个同类型基座可以紧密排布，不会出现相邻构件干涉的问题。构件的材质选择上一般采用硬质工程塑料或者压铸铝合金，兼顾轻量化和刚性，塑料材质的版本多用于普通工业环境，重量轻不会给安装板带来额外负载，金属材质的版本多用于有切削液、油污的机加工检测场景，耐腐蚀性更好，长期接触冷却液也不会出现材质脆化的问题。在实际选型时，需要重点核对槽口宽度和自身待检测工件的厚度间隙，保证工件通过时不会触碰槽壁，同时要确认侧面安装孔的中心距和自身安装板的孔位范围匹配，避免出现无法安装的问题，另外基座的槽深尺寸要匹配传感元件的发射接收端尺寸，保证元件装入后不会突出槽面，避免被移动的工件撞坏。很多设计人员在做这类构件的三维建模时，容易忽略槽口边缘的倒角和安装孔的让位空间，导致实际加工出来的零件装配时出现干涉，或者工件通过时卡料，这个结构在建模时特意把槽口的内边缘和外边缘都做了小角度倒角，安装孔的背面也做了沉头让位，锁紧螺丝的头部不会突出安装面，保证基座和安装板可以完全贴合，不会出现间隙导致的安装松动。
