间歇传动槽轮日内瓦机构结构设计

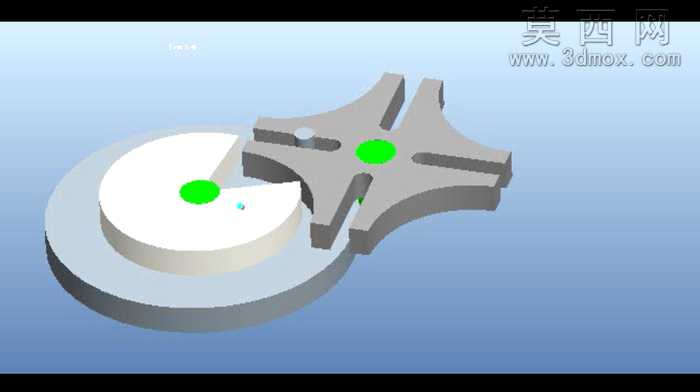

本作品为经典日内瓦槽轮间歇传动机构的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械设计手册中槽轮机构的设计规范，对核心传动部件的尺寸公差、配合间隙做了精准约束。模型主体分为主动拨盘与从动槽轮两大核心模块，主动拨盘采用带圆柱销的圆盘结构，建模时对拨盘基座、驱动销、锁止弧面做了独立特征拆分，锁止弧面的曲率完全匹配从动槽轮的外轮廓弧度，保证间歇停驻阶段的锁止稳定性，避免槽轮出现非预期的窜动偏移。从动槽轮采用四槽径向布局结构，四个导槽均匀分布在十字形槽轮基座上，导槽的宽度与主动拨盘的驱动销直径采用间隙配合参数，既保证驱动销可以顺畅滑入导槽完成拨动动作，又能最大限度降低传动过程中的回程间隙。模型的底座部分采用双层圆盘结构设计，下层为固定安装基座，上层为承载平台，两个核心传动部件的安装轴孔位置经过同轴度校验，保证主动轴与从动轴的中心距完全符合设计计算值，避免传动过程中出现卡滞问题。材质设置上，整体结构件采用哑光灰色工程塑料材质，主动拨盘的盘面采用白色哑光材质，驱动销与槽轮的定位标记点采用高饱和度亮绿色材质，通过色彩区分不同功能部件，方便观察传动过程中的部件运动关系。渲染阶段采用柔和的均匀漫反射光源，避免金属材质常见的高光过曝问题，背景采用浅蓝渐变纯色背景，突出机构本身的结构特征，同时对锁止弧面、导槽侧壁等关键配合面做了边缘高亮处理，清晰展示部件间的配合关系。建模过程中还同步完成了运动仿真的约束设置，主动拨盘设置匀速旋转驱动，驱动销与槽轮导槽设置3D接触约束，可完整模拟拨盘连续旋转、槽轮做间歇转位的完整运动过程，直观呈现日内瓦机构将连续旋转运动转化为间歇步进运动的核心原理，可作为机械原理教学演示、间歇传动结构选型参考的数字化模型使用，模型的所有特征均保留可编辑参数，可根据实际使用需求调整槽数、中心距、拨盘直径等核心参数，适配不同工况下的间歇传动使用需求。
