拖拉机发动机环形壳体结构设计

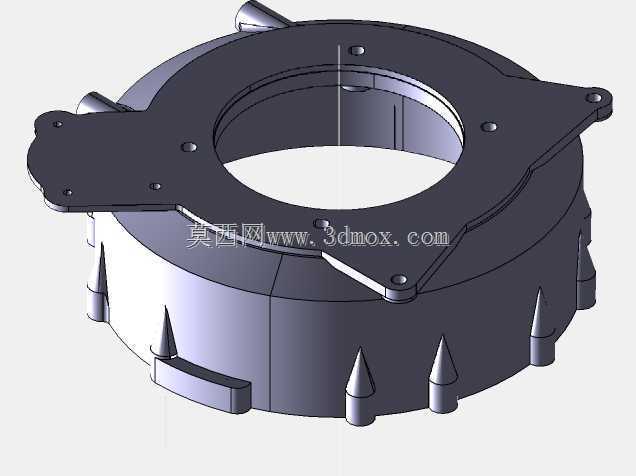

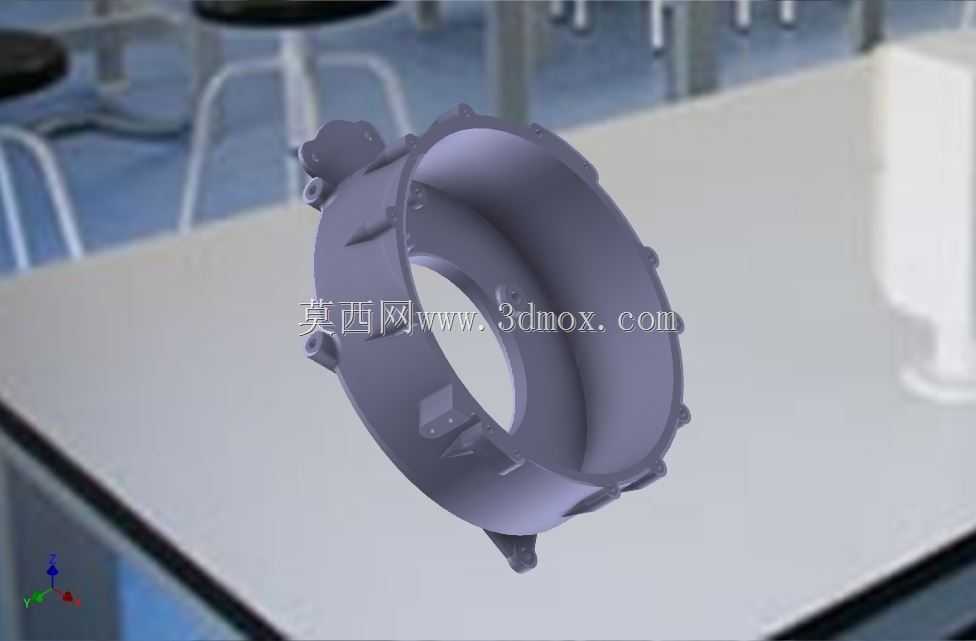

　　该环形壳体零件是拖拉机动力总成中的核心承载构件，直接安装在发动机缸体与飞轮壳的衔接位置，承担着动力输出端的载荷传递、部件防护以及安装基准的多重作用。在农用拖拉机的实际作业场景中，该零件需要持续承受发动机运转产生的交变振动、田间作业时的颠簸冲击，同时还要抵御泥水、扬尘的侵入，因此结构设计上优先考虑了刚性与安装适配性的平衡。从结构形态来看，零件整体为带法兰边的环形回转结构，周向均匀分布的凸台与安装孔位，完全匹配发动机缸体端面的螺栓排布，安装时可通过止口结构实现快速定位，无需额外调整同轴度，能有效降低总装环节的对位难度。壳体侧壁预留的异形凸台结构，分别对应发动机外围传感器、管路支架的安装点位，所有安装面的加工余量在建模阶段就做了预留，

　　后续机加工时可直接以环形内圆为基准找正，减少装夹次数。设计过程中，首先根据发动机输出端的回转直径确定了壳体的内孔通径，保证飞轮运转时不会与壳体内壁产生干涉，同时预留了足够的散热间隙，避免动力持续输出时壳体积温过高。周向的法兰边厚度经过反复校核，在满足螺栓预紧力下的抗弯强度要求的同时，尽可能削减了非受力区域的壁厚，既控制了零件整体重量，也减少了铸造环节的材料消耗。壳体下方延伸的支脚结构，直接对接发动机悬置安装点，可将发动机运转产生的振动部分传递至机架，避免应力集中在壳体与缸体的连接端面。考虑到农用机械的维护需求，壳体侧面预留的检修开口位置，刚好对应飞轮齿圈的观察点位，日常维护时无需拆解整个壳体即可检查齿圈磨损情况，

　　大幅降低了售后维护的拆装工作量。建模阶段对所有安装孔位的位置度做了约束，相邻孔位的同轴度、端面跳动公差都按照农机部件的通用标准设定，既保证加工可行性，也避免公差过严导致制造成本上升。零件的外轮廓做了多处圆角过渡，尤其是支脚与主体连接的位置，通过大圆角分散应力，避免长期交变载荷下出现应力开裂的问题。周向分布的多个凸起筋条，沿着壳体轴向布置，在不增加整体壁厚的前提下提升了壳体的径向刚性，可抵御作业中飞溅的碎石冲击，避免壳体变形影响内部部件的运转间隙。安装边界方面，该零件的轴向安装尺寸完全适配对应马力段拖拉机的发动机舱布局，不会与周边的排气管、冷却管路产生空间干涉，所有外接部件的安装点位都在建模时做了空间校验，保证总装时各部件的装配路径顺畅，无卡滞问题。
