方形截面螺旋压缩弹簧三维结构设计

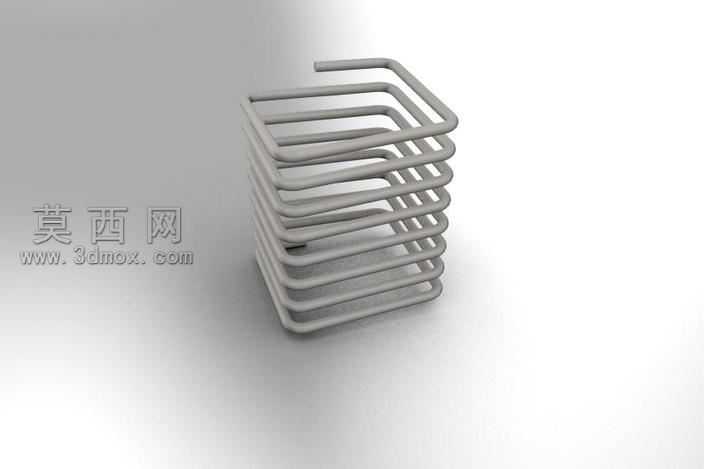

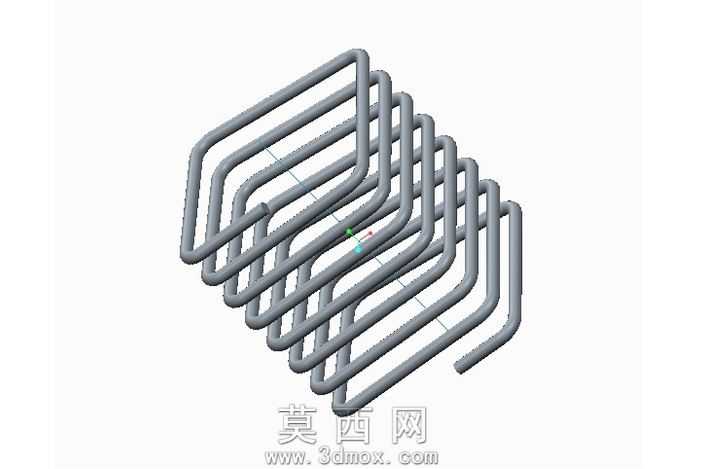

本作品为方形截面螺旋弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用全参数化驱动的设计逻辑，可通过调整线径、节距、有效圈数、方形截面边长、自由高度等核心参数快速生成不同规格的同类型弹簧，适配不同工况的使用需求。建模阶段首先确定弹簧的中心螺旋引导线，区别于常规圆形截面弹簧的圆形螺旋路径，本作品的螺旋路径匹配方形截面的轮廓特性，引导线的螺距设置均匀，保证弹簧受力时各圈的压缩变形量一致，避免出现偏载、应力集中的问题。随后通过扫描特征生成弹簧的实体结构，扫描截面为标准正方形，扫描过程中严格控制截面与螺旋引导线的垂直角度，保证弹簧丝的截面方向始终与受力方向匹配，避免成型后出现力学性能偏差。模型的首尾两端做了并圈磨平的工艺化处理，端部的支撑圈贴合有效圈的轮廓，端面打磨为平整平面，可保证弹簧在安装时与配套的安装座充分接触，不会出现倾斜、窜动的问题，完全符合实际弹簧的生产工艺要求。材质渲染阶段选用了常规弹簧钢的金属质感材质，表面做了哑光银灰色的处理，还原了合金弹簧钢经过淬火、回火处理后的真实表面质感，没有添加多余的装饰性纹理，保证模型展示的真实性与专业性。结构设计上充分考虑了方形螺旋弹簧的受力特性，这类弹簧相比常规圆形截面弹簧，在相同安装空间下具备更大的压缩行程，且侧向稳定性更强，适合安装空间为方形、需要承受较大侧向力的工况场景。建模过程中对弹簧的每一圈轮廓都做了曲率检查，保证螺旋过渡位置顺滑无尖角，避免实际使用时在尖角位置出现应力集中导致弹簧断裂失效，同时对模型的所有边线做了微小的圆角处理，还原弹簧丝拉制成型后的自然圆角特征，让模型的细节还原度更高。整体模型结构完整，参数可编辑，既可以作为机械设计教学的演示案例，也可以直接导入装配体中用于非标设备的弹性元件选型与装配验证，能够帮助设计人员快速完成弹性缓冲、复位、储能等相关机构的设计工作，减少重复建模的工作量。
