符合NAAMS标准的六孔定位调节垫片

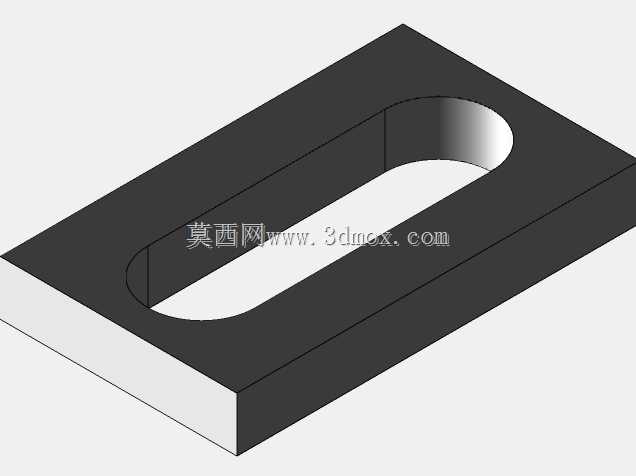

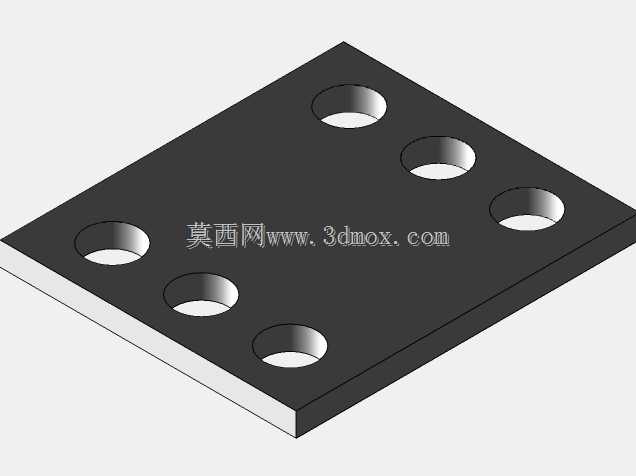

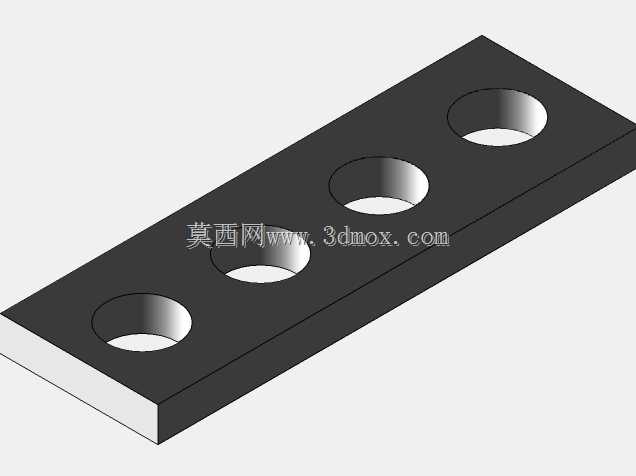

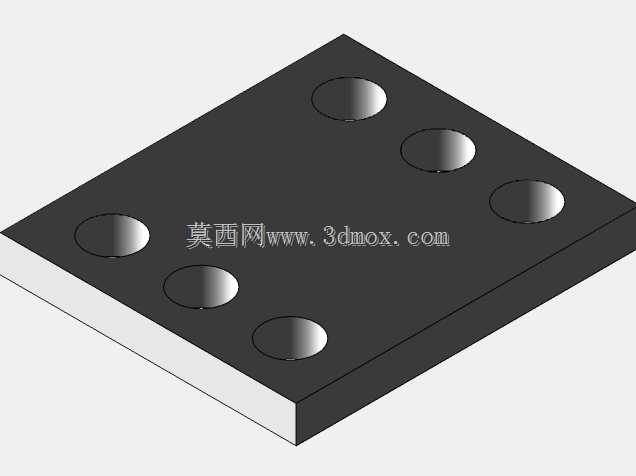

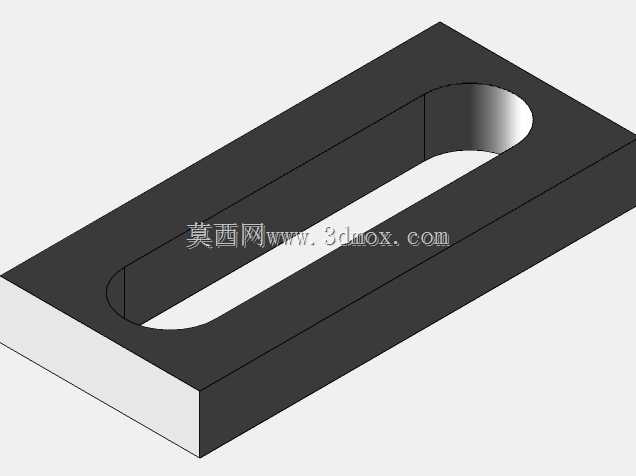

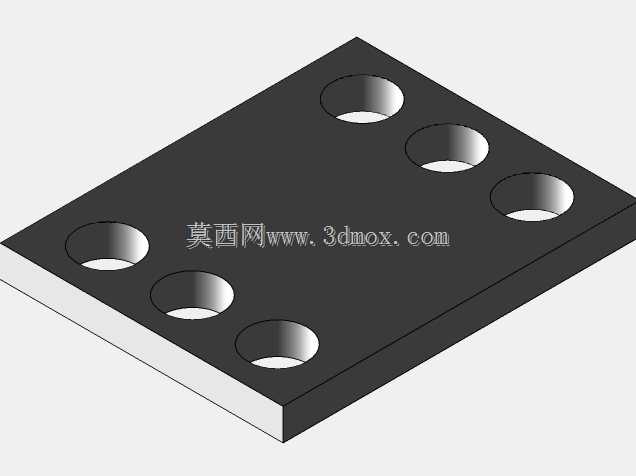

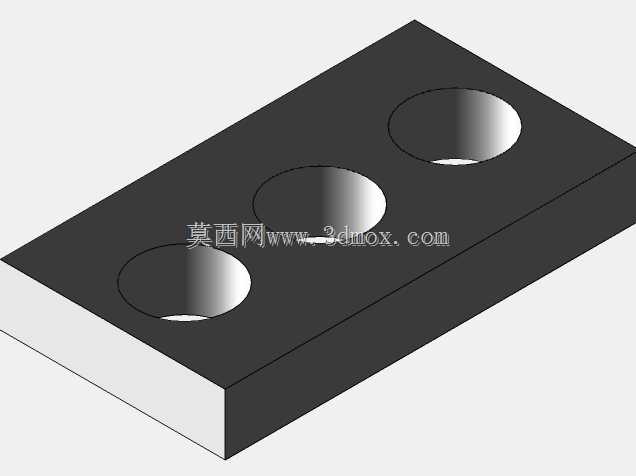

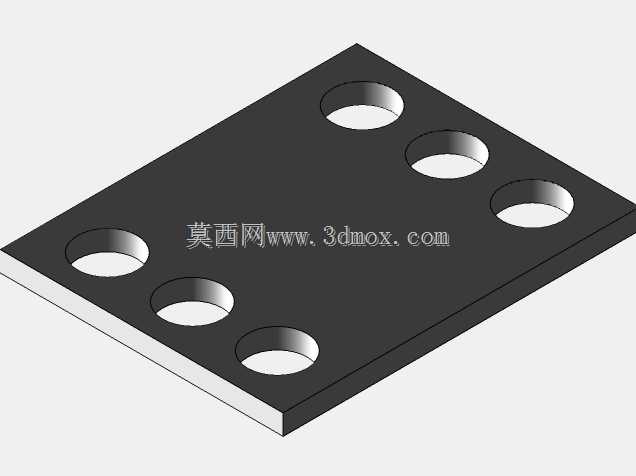

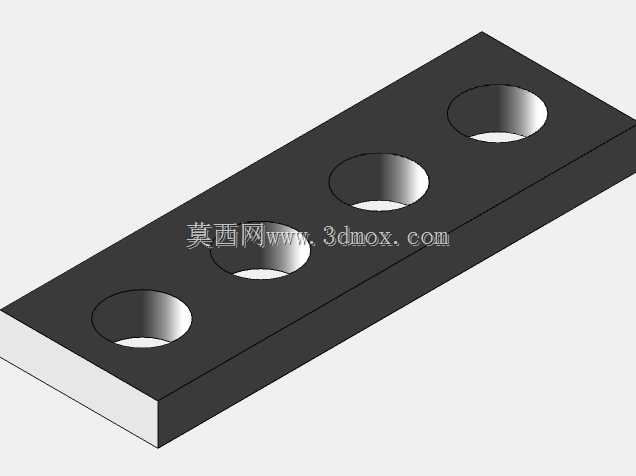

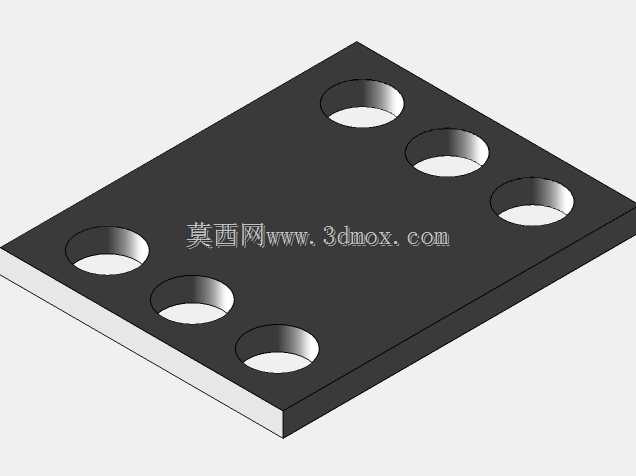

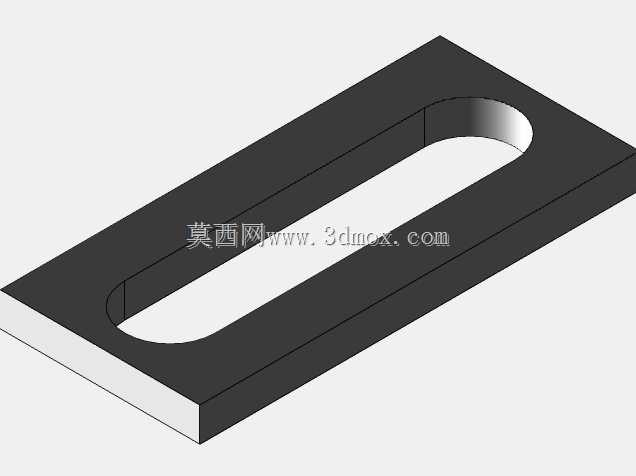

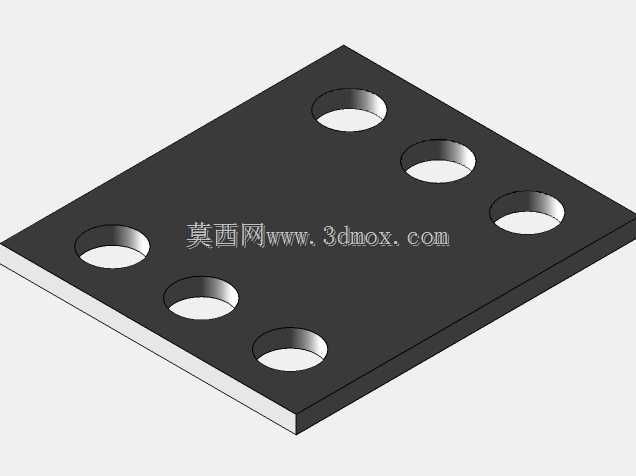

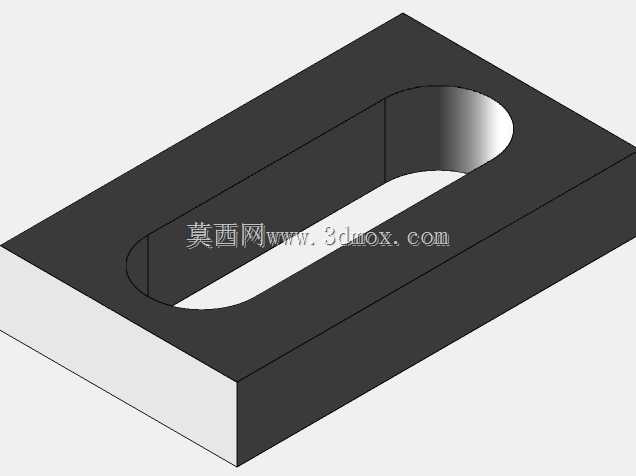

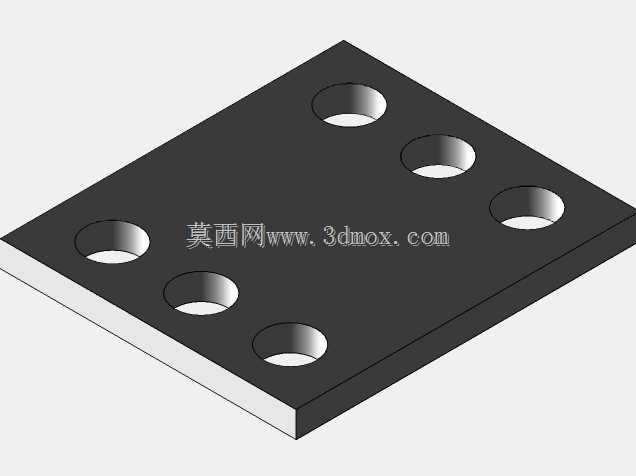

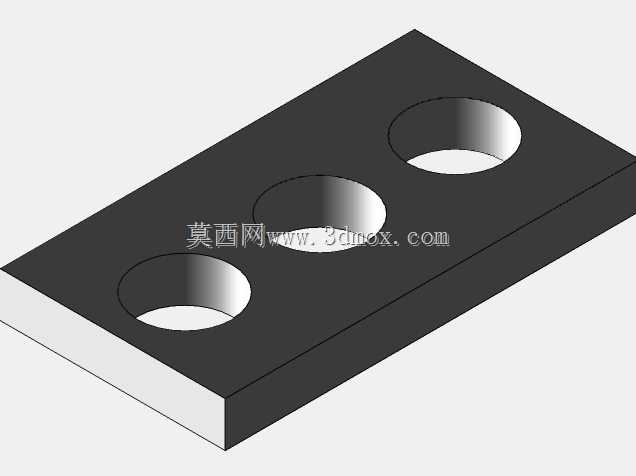

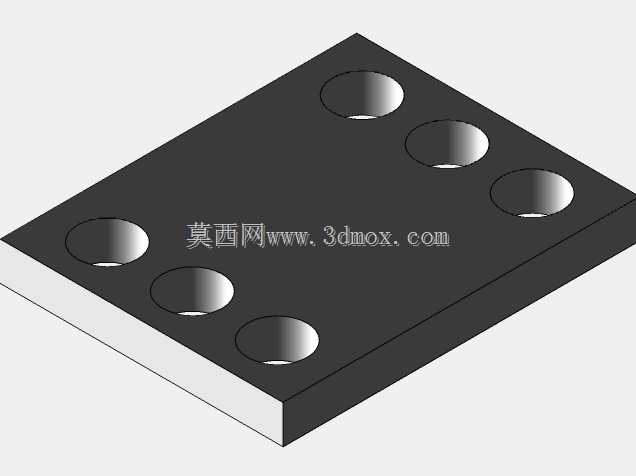

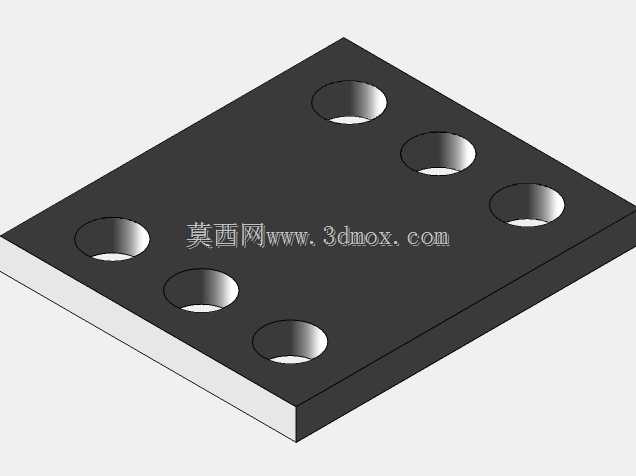

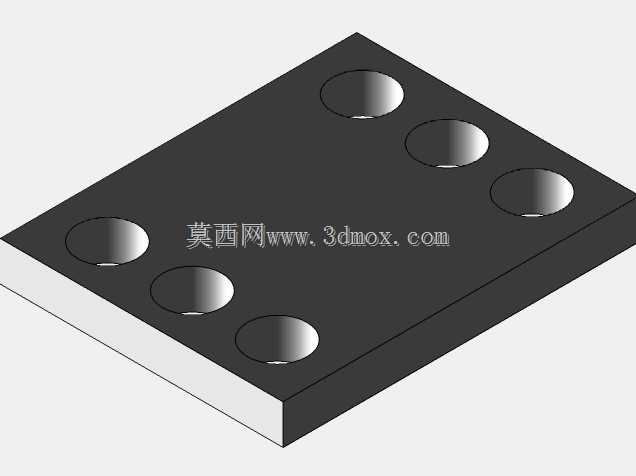

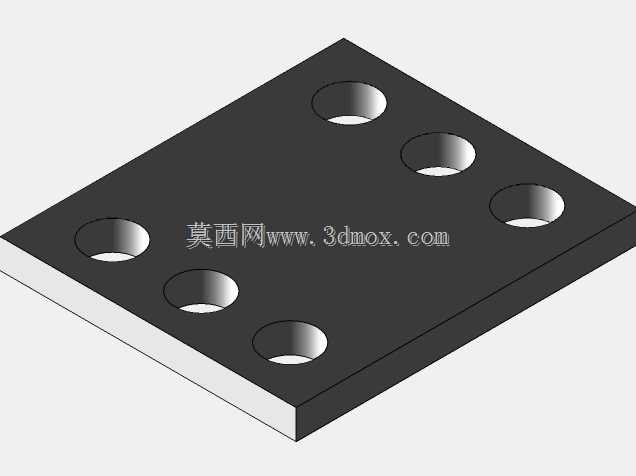

　　在汽车焊装线、自动化装配工装这类对工位定位精度要求极高的场景里，这类符合NAAMS标准的垫片是夹具单元调试阶段必不可少的基础零件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，实际现场调试时往往因为垫片选型不对、孔位偏差，耽误好几天的工位精度校准进度。这类垫片的核心作用是在工装夹具、传感器安装座、定位块的装配过程中，通过增减不同厚度的垫片组，补偿零件加工误差、安装面平面度偏差，调整定位元件的空间位置，保证工装的定位精度符合工艺要求，相比直接修磨安装面，使用标准垫片的调整方式效率更高，后续维护更换也更方便，不需要对基体零件做二次加工。从设计逻辑上看，这款垫片采用矩形平板结构，六个安装孔沿垫片长度方向对称排布，

　　孔位间距严格遵循NAAMS标准的安装尺寸规范，能直接适配市面上绝大多数符合NAAMS标准的夹具立柱、安装块、传感器支架的安装孔位，不需要额外重新打孔，互换性极强。垫片的厚度系列通常覆盖0.1mm到5mm的常用规格，不同厚度的垫片可以组合使用，实现0.1mm级别的微调精度，完全能满足焊装夹具±0.05mm的定位精度要求。安装边界方面，垫片的外形尺寸比配套的安装底座接触面单边大1-2mm，既可以保证安装时垫片完全覆盖结合面，避免局部应力集中，又不会因为外形过大和周边的气管、传感器走线、相邻夹具元件产生干涉，六个沉孔的设计能让内六角螺栓安装后螺栓头完全沉入垫片表面以下，不会突出安装面影响上方定位元件的贴合，这点在实际装配中非常重要，

　　很多非标准垫片经常因为没做沉孔，螺栓头突出导致定位块安装倾斜，最终造成工件定位偏差。实际使用时，这类垫片通常成组配置在每个定位单元的安装面之间，现场调试人员通过塞尺测量间隙后，选择对应厚度的垫片塞入，锁紧螺栓后就能完成位置调整，不需要反复拆装修配零件，大幅缩短工装的调试周期。在传感器安装场景中，这类垫片还可以用来调整光电传感器、接近开关的检测距离，通过增减垫片厚度微调传感器的伸出位置，让传感器的检测点刚好落在工件的最佳检测区域，避免因为安装位置偏差导致的检测误信号。设计这类垫片的时候，首先要保证孔位的位置度公差，通常孔位位置度要控制在0.05mm以内，否则安装时会出现螺栓穿不进去、强行锁紧后垫片产生内应力的问题，

　　其次垫片的平面度要求也很高，厚度方向的平行度公差要控制在0.02mm以内，不然多片垫片叠加的时候会产生累积误差，影响调整精度，材质通常选用45号钢或者不锈钢，表面做发黑处理防锈，硬度控制在HRC28-32，既有足够的刚性承受锁紧时的压力，不会被压溃变形，又有一定的韧性，不会在频繁拆装的时候断裂。很多工程师在自行设计这类垫片的时候，经常会把孔位做的和螺栓直径一样大，实际安装时因为加工误差很难对准，标准设计里安装孔通常比配套螺栓大0.5-1mm，给安装留出足够的调整余量，同时沉孔的深度要比螺栓头的高度大0.2mm左右，保证螺栓头完全沉下去，不会突出平面。在自动化生产线的长期运行过程中，工装夹具会因为频繁的冲击振动产生微小的位置偏移，这时候只需要松开安装螺栓，增减对应厚度的垫片就能快速恢复精度，不需要重新加工定位元件，维护成本极低。这类标准垫片的普及，也让不同厂商生产的工装元件具备了通用互换性，整条生产线的备件可以统一储备，不需要为每个不同的夹具单元单独定制垫片，大幅降低了生产线的备件管理成本。
