符合NAAMS标准的直角L型安装定位块

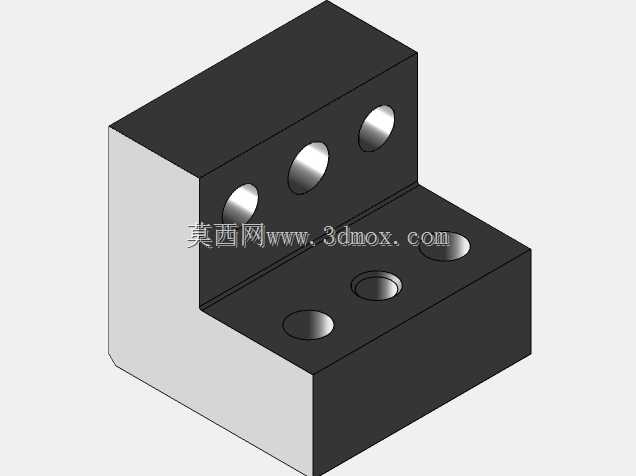

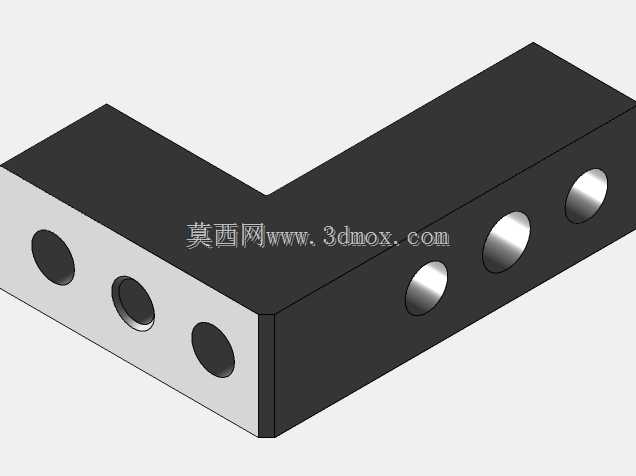

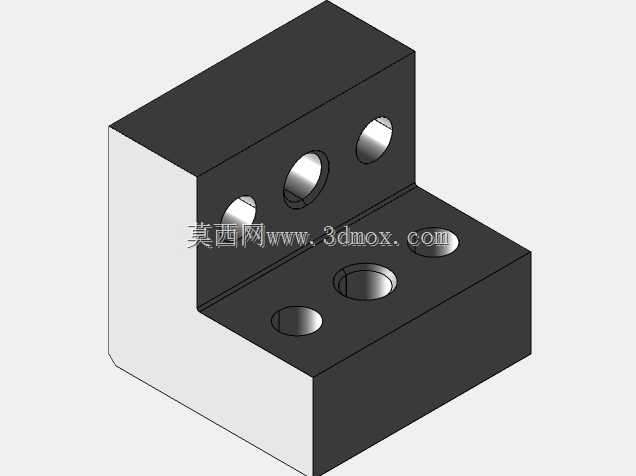

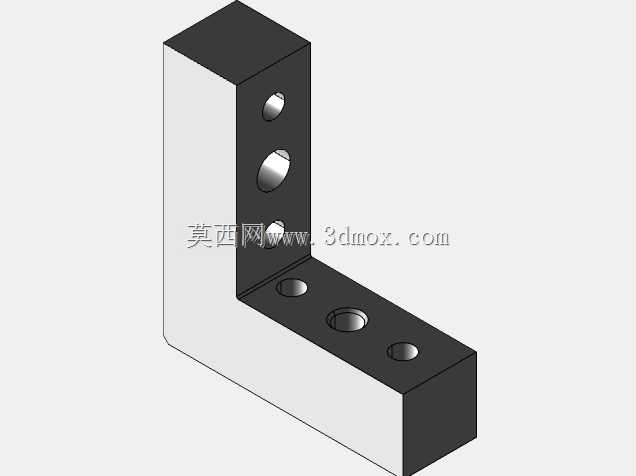

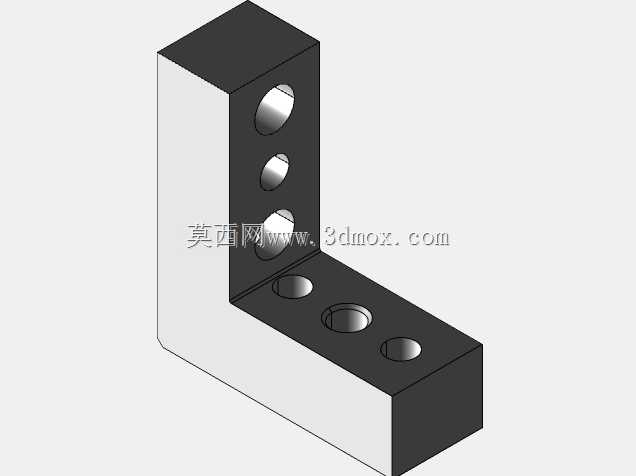

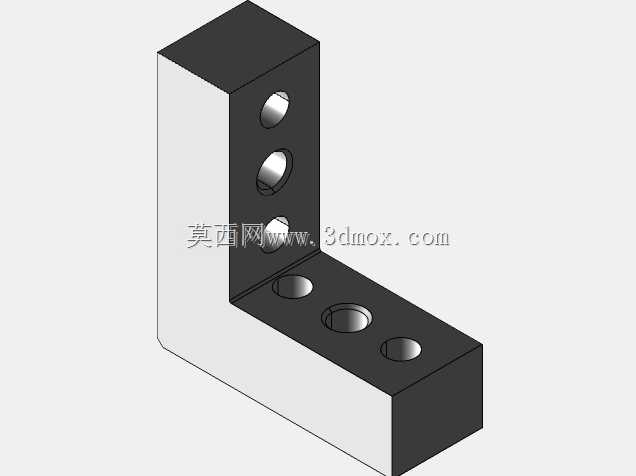

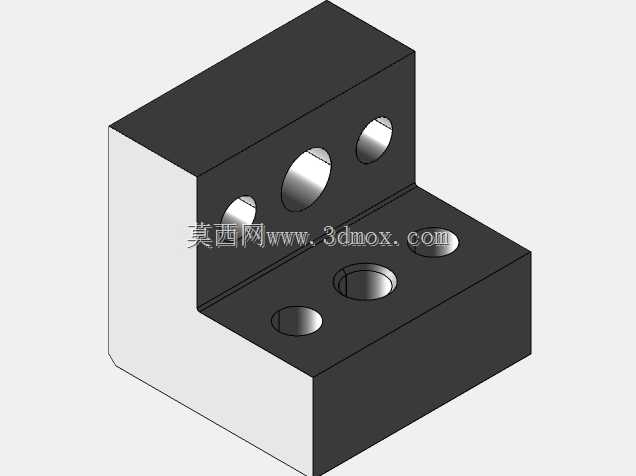

　　在汽车焊装线、自动化装配工位的工装夹具搭建场景里，这类直角L块是最常被用到的基准连接构件，很多刚入行的结构设计师容易忽略这类基础件的标准合规性，实际项目里如果随意设计非标的直角连接块，往往会在后期工位调试、夹具改造时出现安装孔位不匹配、基准偏移的问题，直接拖慢整线的搭建进度。这款L块完全遵循NAAMS相关标准设计，材料选用ASTM A36钢，这种材料的焊接性能、结构强度刚好适配工装夹具的日常使用需求，既不会因为材料过硬导致现场钻孔、修配难度大，也不会因为强度不足在长期受载后出现形变，影响工位的定位精度。从结构形态上看，它采用等厚直角折弯式的实体结构，两个互相垂直的安装面分别加工了等间距排布的安装通孔，垂直立面设置三个通孔，

　　水平底面设置三个通孔，所有孔位的中心距、孔径公差都严格匹配NAAMS标准的通用安装接口，不需要额外做转接板就可以直接和同标准的型材、气缸安装座、定位销座、传感器支架等构件直接拼接固定。实际使用时，它既可以作为两个垂直方向构件的连接转接件，也可以直接作为小型工位的粗定位基准块使用，比如在焊装夹具的基板上，需要将一个竖直方向的挡料支架固定时，直接用螺栓穿过L块立面的孔位锁紧支架，再通过底面的孔位将整个组件固定在工装基板上，整个安装过程不需要现场配焊，所有构件都可以通过螺栓实现可拆卸连接，后期工位改造时只需要松开螺栓就可以调整位置或者更换构件，大幅降低工装的改造成本。设计这类标准件的时候，最需要注意的是两个安装面的垂直度公差，

　　还有安装孔的位置度公差，很多新手建模的时候只画外形和孔，不标注形位公差，实际加工出来的零件往往会出现两个面不垂直，装上去之后支架歪扭，导致后续安装的挡块、传感器位置偏移，直接影响工件的定位精度。这款L块的两个安装面的垂直度控制在0.02mm/100mm以内，所有安装孔的位置度公差控制在±0.05mm，完全满足工装夹具的装配精度要求。从安装边界来看，它的整体轮廓尺寸适配常规的小型工装搭建需求，安装时不需要预留太大的操作空间，两个立面的厚度足够承受常规工装的负载，哪怕是用来固定小型气缸的安装座，在气缸反复伸缩的冲击载荷下，也不会出现根部断裂或者形变的问题。另外，它的所有棱边都做了小尺寸的倒角处理，既可以避免安装时划伤操作人员，

　　也能在装配时起到导向作用，让两个贴合面更容易靠紧，不会因为棱边的毛刺导致两个安装面之间出现间隙，影响连接的刚性。在自动化检测工位里，这类L块也常被用来安装光电传感器、接近开关的支架，因为标准孔位的通用性，传感器的位置可以沿着长槽或者孔位间距做小范围调整，调试的时候不需要重新钻孔，只需要松开螺母就可以滑动支架调整检测位置，调试效率比非标的焊接支架高很多。很多做海外汽车工装项目的工程师应该都清楚，NAAMS标准的配件在北美汽车厂商的工装要求里是强制选用的，如果用自制的非标准件，往往会在客户验收的时候被要求整改，直接选用符合标准的L块，就可以省去反复验证尺寸、强度的流程，直接调用到三维装配体里，不需要重新绘制结构，只需要按照实际工位的布局调整安装位置即可，能大幅缩短工装设计的周期。另外，这类标准L块的表面一般做发黑处理，具备基础的防锈能力，在车间的生产环境里长期使用也不会轻易生锈，不需要做额外的表面防护处理，维护成本很低。需要注意的是，在选用这类L块的时候，要根据实际承载的负载大小选择对应尺寸的型号，如果是用来固定较重的构件或者受冲击载荷较大的位置，需要核算螺栓的剪切强度和L块根部的抗弯强度，不过常规的工装场景下，这个尺寸的L块完全可以满足使用需求，不需要额外做强度校核。
