带旋转底座可倾式台虎钳结构设计

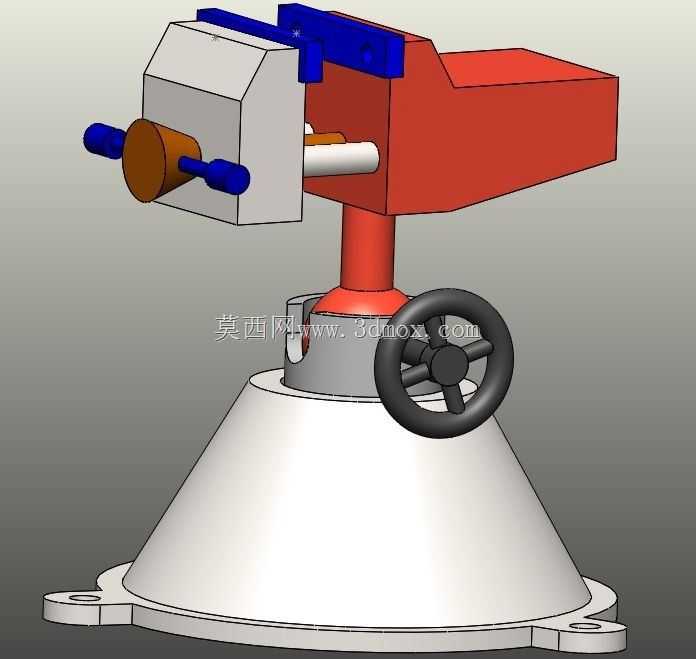

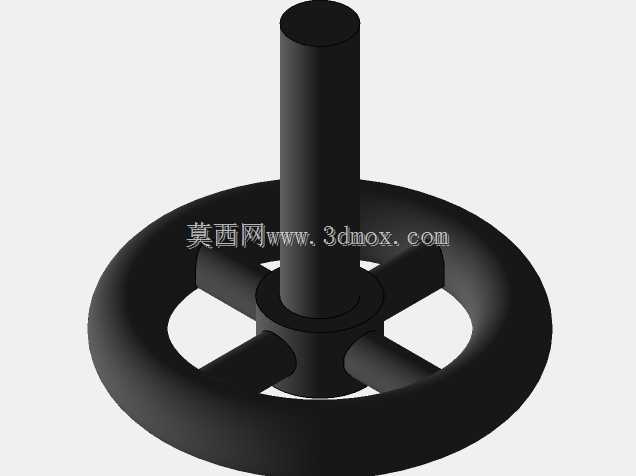

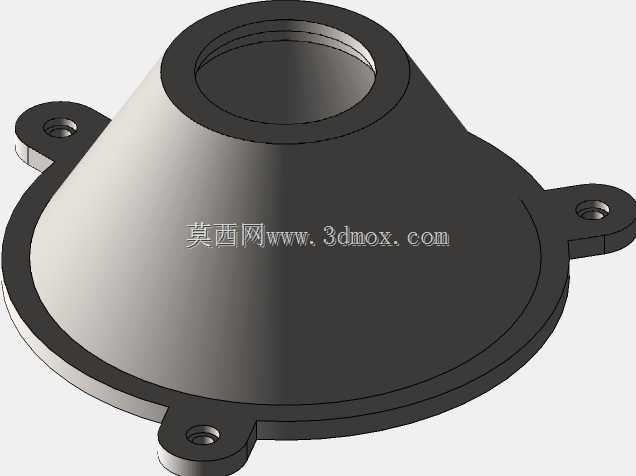

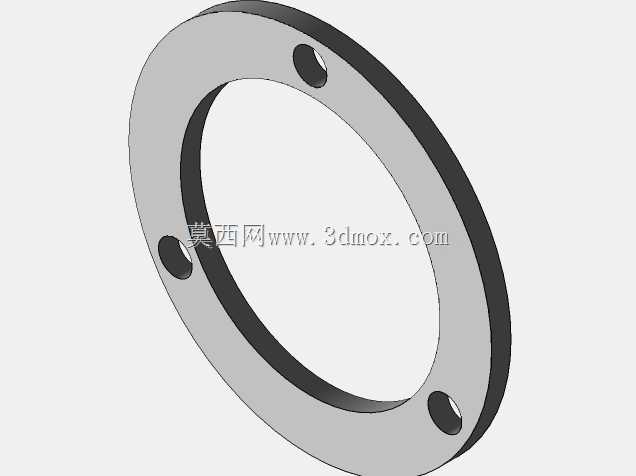

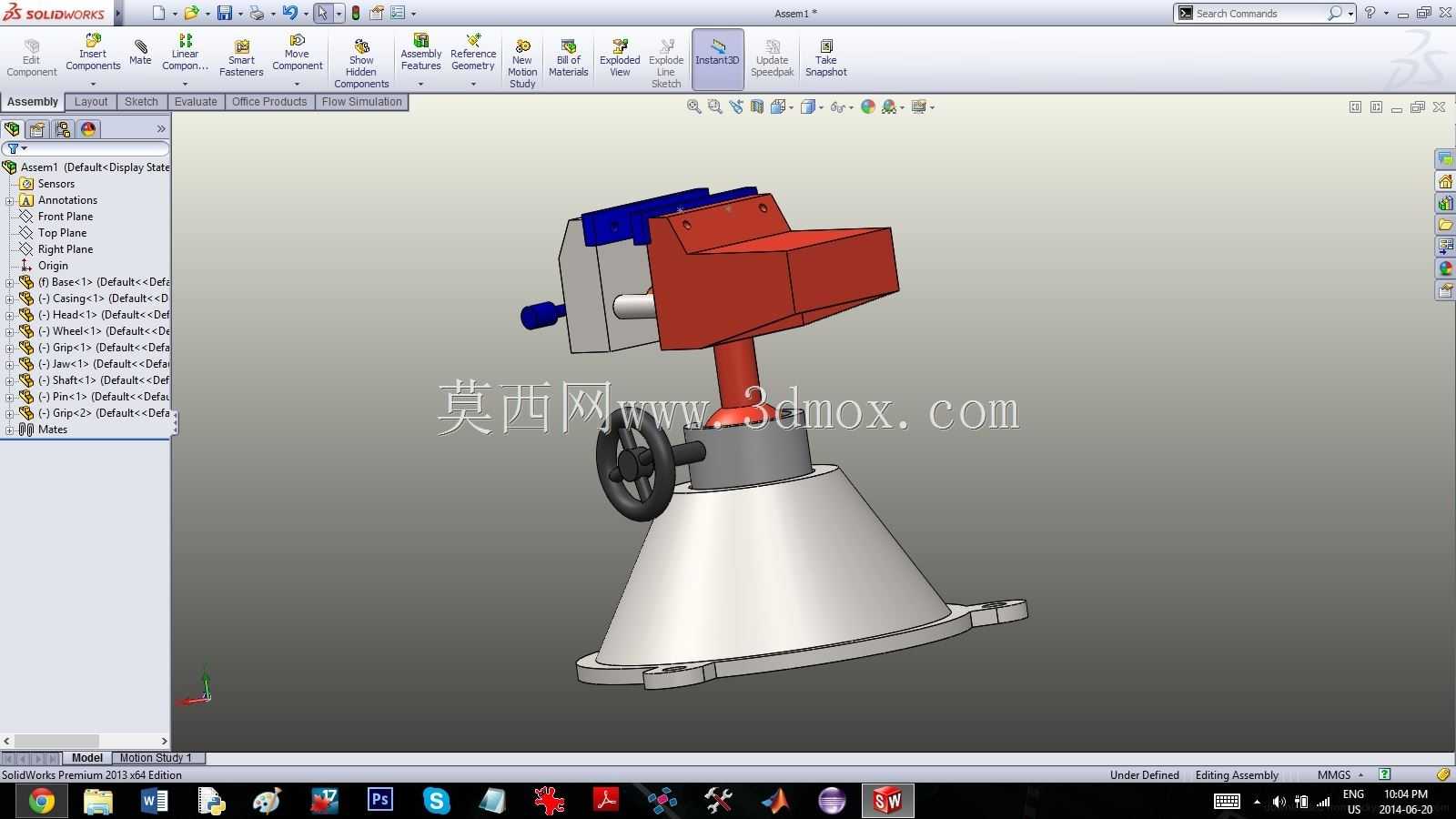

　　这款台虎钳的结构设计，核心围绕机加工、装配工位的实际装夹需求展开，没有冗余的装饰性结构，所有部件的尺寸匹配都服务于装夹稳定性与操作便捷性。底座采用锥台式宽支撑结构，底部带法兰安装边，安装孔位沿法兰边均布，可直接通过螺栓固定在钳工台、工装工作台面上，锥台结构的大端接触面积能有效分散夹紧作业时的倾覆力矩，即便夹持偏重的异形工件进行錾削、锉修作业，也不会出现底座翘动的问题。底座上方集成了水平旋转调节机构，配合侧面的手轮式锁紧结构，操作人员无需挪动工件或整体搬动台钳，只需松开锁紧手轮即可转动钳身调整装夹角度，调整到位后转动手轮就能完成锁紧，角度调节范围覆盖360度水平方向，能适配不同工位的操作视角，减少操作人员反复调整站位的频次。

　　钳身部分采用分体式装配结构，固定钳身与活动钳身的配合面采用面对面贴合加边导向的结构设计，导向间隙可通过侧边的调节结构进行微调，长期使用出现磨损后也能通过调整补偿间隙，避免夹紧工件时出现钳口错位、工件打滑的问题。钳口部位预留了可更换钳口板的安装位，钳口板通过沉头螺钉固定，可根据装夹工件的材质更换光面、齿面或者软质钳口，装夹精加工面时更换铜质或者尼龙钳口就能避免夹伤工件表面，装夹毛坯件时换用齿面钳口就能增大摩擦力，防止重切削时工件移位。夹紧传动部分采用丝杠副结构，操作端设置了横向加力杆，操作人员施加较小的力就能通过丝杠的力放大作用获得足够的夹紧力，丝杠与活动钳身的连接部位采用防脱结构，即便活动钳身走到最大行程位置也不会从固定钳身中脱出，

　　最大开口尺寸适配常规钳工工位的常见工件尺寸，覆盖小型五金零件、中型机加工坯件的装夹需求。钳身与旋转底座之间还设置了俯仰角度调节结构，可在一定范围内调整钳身的倾斜角度，针对需要倾斜角度进行钻孔、修磨的作业场景，无需额外加装角度垫块就能直接调整装夹姿态，减少辅助工装的使用频次。整个装配体的零件配合全部采用实际工程中的公差匹配逻辑，没有出现干涉或者间隙过大的不合理结构，每个连接部位的紧固件选型都对应实际的受力需求，底座法兰的厚度、钳身的壁厚都经过受力校核，能承受常规钳工操作下的敲击、夹紧载荷，不会出现结构变形问题。从实际应用场景来看，这款台虎钳可适配机械维修工位、金工实训工位、小型零件加工工位的装夹需求，既可以用来夹持工件完成锉削、锯削、攻丝等手工操作，也可以固定小型工件完成钻孔、打磨等轻型加工作业，旋转底座与可倾结构的组合，能大幅减少装夹辅助时间，提升工位作业效率。
