机加工手动夹紧钻虎钳结构设计

　　在钻床、小型铣床的工位加工场景里，这类手动钻虎钳是工位旁最常见的夹持工装，和台虎钳的通用夹持属性不同，钻虎钳的结构设计更适配钻削加工时的轴向受力特性，避免钻孔进给时工件出现窜动、偏移，影响孔位精度甚至引发安全隐患。从实际使用场景来看，不管是维修车间的单件钻孔作业，还是小型加工坊的小批量零件钻削、铰孔、攻丝工序，这类虎钳都能快速完成工件装夹，不需要复杂的气源、液压配套，纯手动操作的特性让它的部署没有场地限制，哪怕是临时户外维修的钻孔作业，配合便携台钻也能快速投入使用。

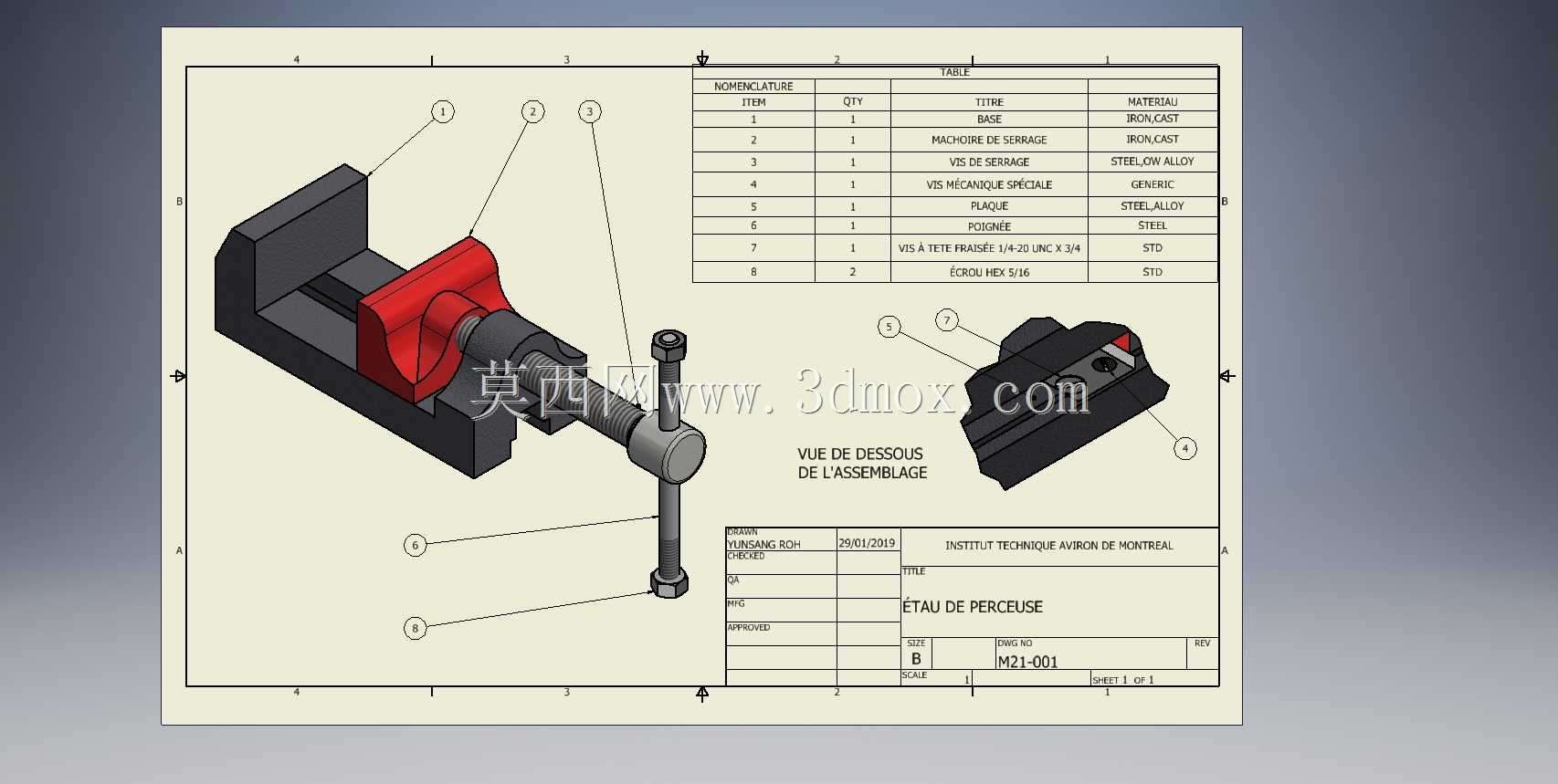

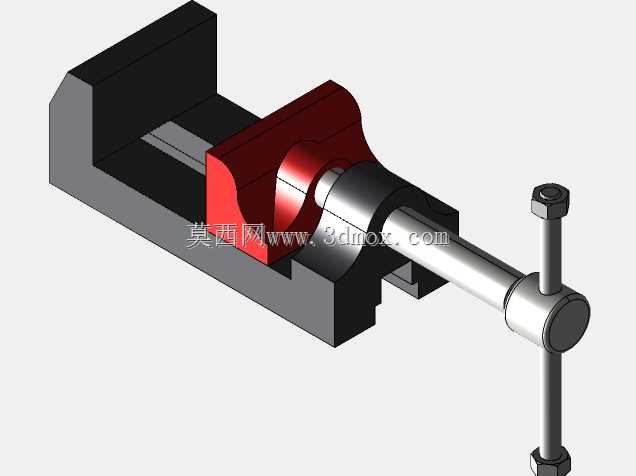

　　从功能特性来看，这款钻虎钳采用固定钳身搭配活动钳口的结构，固定钳身的底座做了平直的安装基准面，能够通过T型螺栓直接固定在钻床工作台的T型槽内，安装时只需要保证钳口与钻床主轴的垂直度，就能完成工位校准，不需要额外做复杂的调平工序。活动钳口通过丝杠副实现进给夹紧，丝杠端部的转动手柄采用加力杆结构，操作人员可以根据工件的材质、钻削力大小调整夹紧力，针对铝件、塑料件等软质材料可以适当减小夹紧力避免工件夹伤变形，针对钢件、铸铁件等硬质材料则可以通过加力杆施加更大的夹紧力，抵消钻削时的轴向扭矩和进给力。钳口部分做了V型与平口结合的夹持面设计，平口面可以夹持规则的方形、矩形工件，V型槽则可以直接夹持圆棒类工件，不需要额外搭配V型块辅助装夹，适配的工件外形范围更广，减少了工位上的辅助工装储备需求。

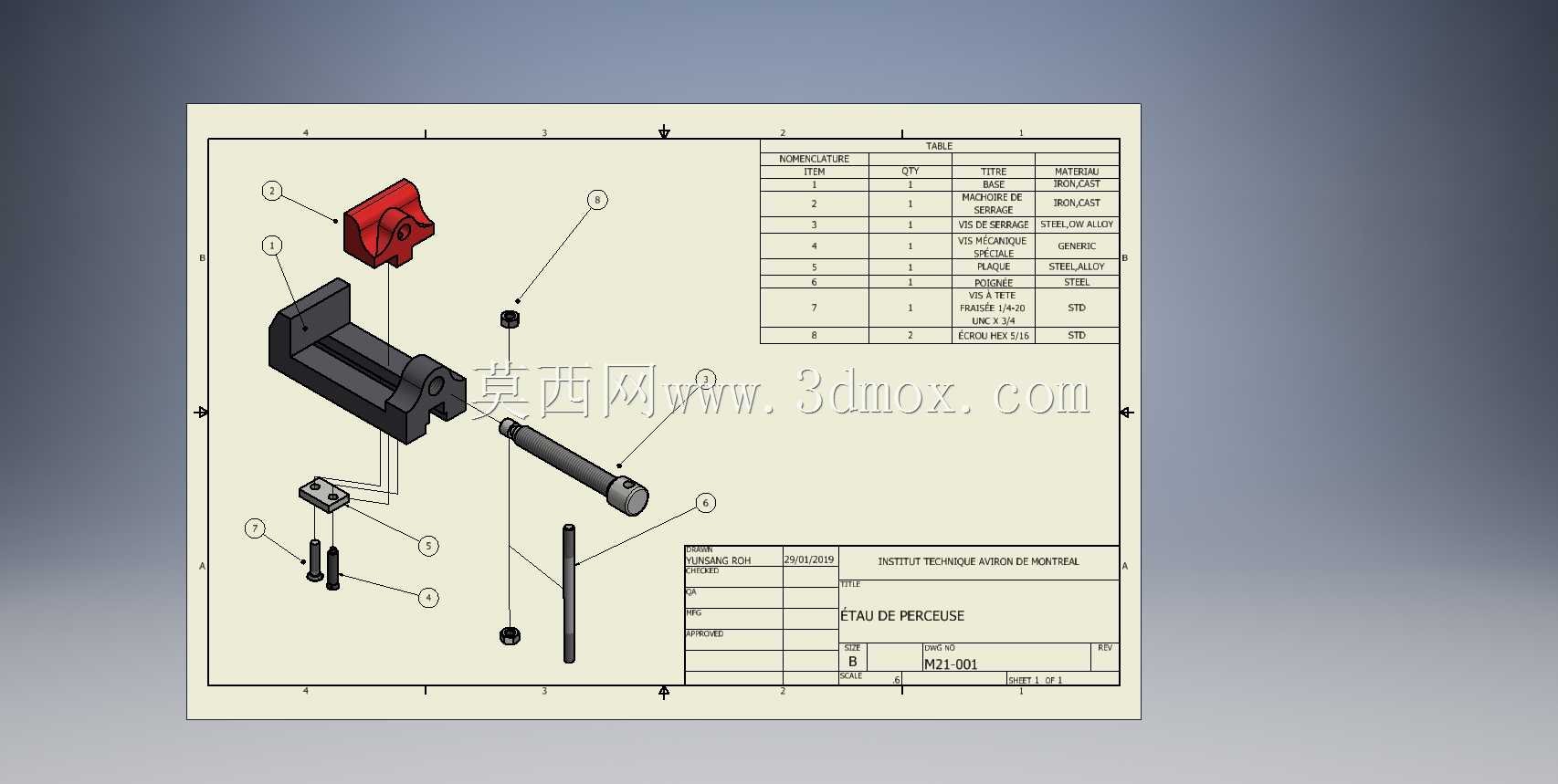

　　从设计思路来看，整个结构优先考虑了刚性与操作便捷性的平衡，固定钳身采用整体式的槽型结构，活动钳身的滑动部分嵌入钳身的导向槽内，导向间隙可以通过侧边的调节螺钉进行调整，长期使用出现磨损后可以快速补偿间隙，避免钳口上翘、夹持精度下降的问题。丝杠与活动钳身的连接采用浮动式结构，夹紧过程中丝杠的转动不会带动活动钳身出现扭转，保证钳口始终与固定钳口保持平行，避免工件夹偏。钳身的底部做了镂空减重设计，在不降低整体结构刚性的前提下减少了整体重量，方便操作人员在不同工位之间转移搬运，同时也减少了材料消耗，控制制造成本。

　　从安装边界与尺寸适配来看，这款虎钳的钳身长度适配常规小型台钻的工作台尺寸，安装孔的间距匹配通用钻床工作台的T型槽间距，不需要额外制作过渡连接板就能直接安装。钳口的张开行程覆盖了常规小型零件的夹持尺寸范围，最大夹持宽度可以满足绝大多数小型钻削工序的工件尺寸需求，钳口高度也做了针对性设计，钻孔时钻头钻穿工件后不会直接触碰钳身底部，预留了足够的钻头避让空间，避免钻头钻伤钳体，延长工装的使用寿命。在实际使用中，这类虎钳的维护成本极低，只需要定期在丝杠、导向槽位置涂抹润滑脂，就能保证操作的顺畅性，没有复杂的易损件，长期使用的稳定性远高于复杂的气动、液压夹具，对于小批量、多品种的加工场景来说，这类手动钻虎钳的投入产出比远高于其他复杂夹持工装，也是钳工工位、钻床工位普及率最高的夹持工装之一。在进行孔系加工时，配合工作台的进给刻度，还可以快速完成工件的位置调整，实现多孔位的连续加工，不需要反复装夹找正，能够有效缩短单件加工的辅助时间，提升小批量加工的生产效率。
