立式底座手动压紧夹钳结构设计

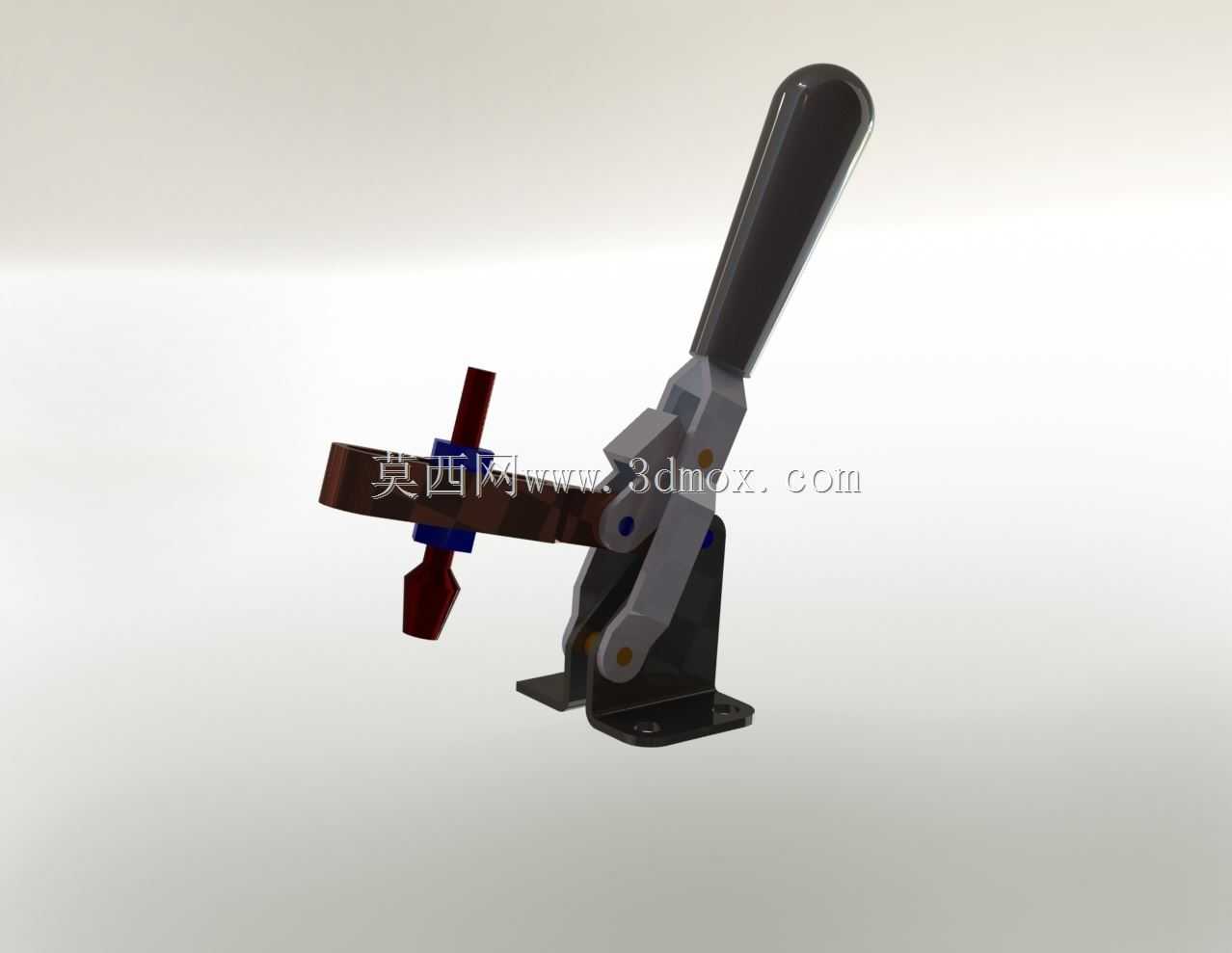

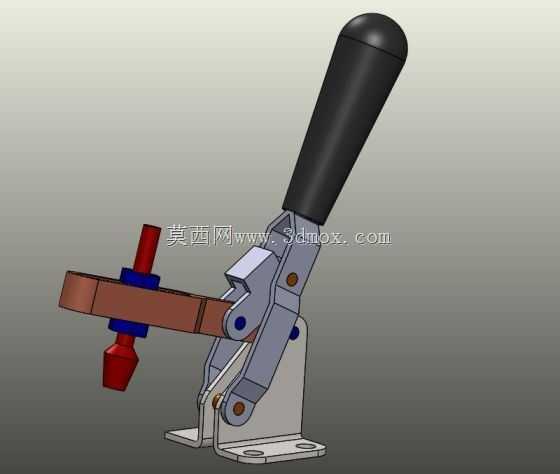

　　在工装夹具设计、小型零部件装配、电子元器件定位、钣金件焊接辅助、木制品加工固定等场景里，手动压紧类夹钳的应用覆盖度极高，这类无需外接动力源的夹紧构件，完全依靠人工操作即可完成工件的压紧与释放，适配没有气源、电源接入的零散工位，也能在小批量定制加工、临时工装搭建场景下快速部署，不需要额外布设动力管线，安装完成即可投入使用。这款立式安装的手动夹钳采用垂直压头的压紧逻辑，整体结构通过多组铰接连杆实现力的传递与放大，操作端的长手柄利用杠杆原理，操作人员仅需施加较小的握力，即可在压头端输出足够的压紧力，足以应对常规厚度金属件、塑料件、木质工件的固定需求，不会出现压紧过程中工件移位的问题。从结构组成来看，整套夹钳分为安装底座、铰接连杆组、

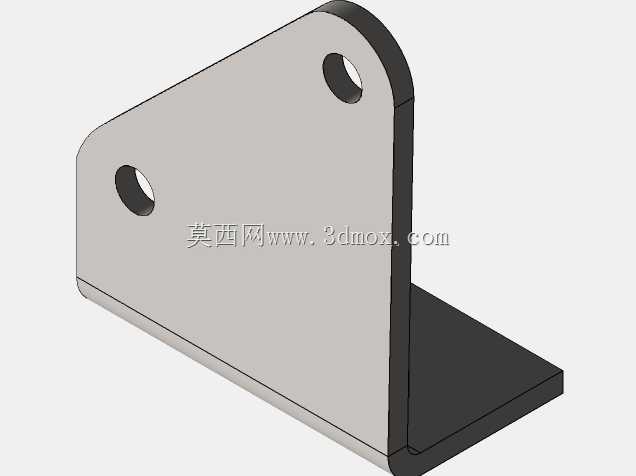

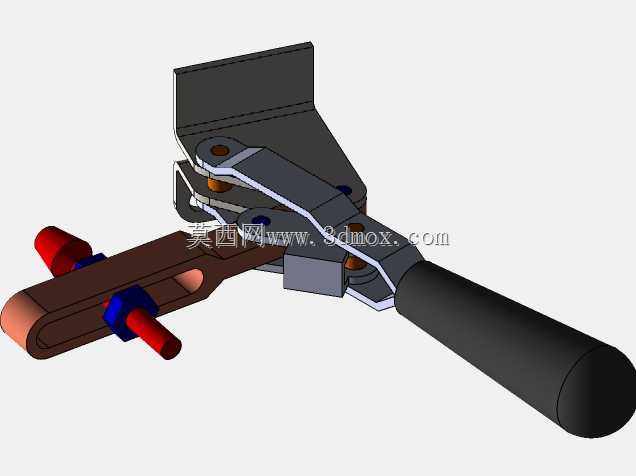

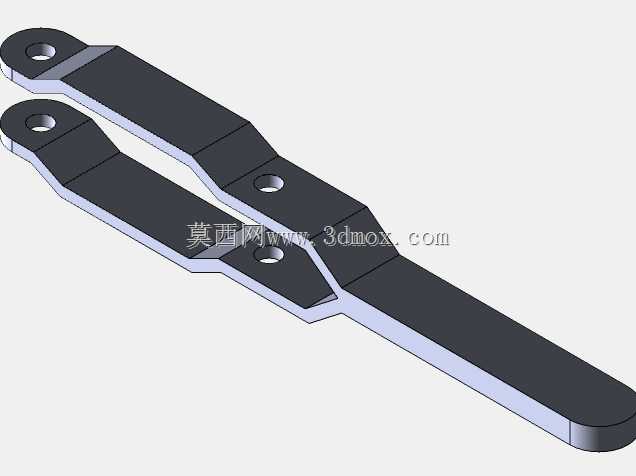

　　操作手柄、压头组件四个核心部分，安装底座采用带安装孔的平板式结构，两个对称布置的通孔可通过螺栓直接固定在工装台面、设备机架或者专用工作台上，安装时仅需保证底座贴合安装面，螺栓锁紧力矩均匀即可，不需要额外加工复杂的定位槽，适配绝大多数平面安装场景。铰接连杆组的设计经过死点位置校核，当手柄下压到工作位置时，连杆机构刚好越过机械死点，此时即使压头端受到工件的反向反弹力，机构也不会自行松脱，能够持续保持压紧状态，只有操作人员主动向上扳动手柄，才能解除压紧状态，这一特性完全规避了加工过程中因振动、外力触碰导致夹钳松脱的风险，保障加工过程的工件定位稳定性。压头组件采用可调节结构，压杆与连杆连接位置预留了调节余量，可根据被压紧工件的实际厚度，

　　调整压头的伸出长度，适配不同高度尺寸的工件装夹需求，压头端部采用耐磨材质制作，接触工件的端面做了钝化处理，既不会在工件表面压出明显的压痕，也能在长期反复压紧操作中保持接触面的形状精度，延长整套夹钳的使用寿命。操作手柄的外形做了贴合人手握持的弧度设计，表面做了防滑处理，操作人员扳动手柄时受力均匀，不会出现硌手、打滑的问题，手柄的摆动行程经过合理设计，从松开状态到压紧状态的摆动角度控制在人手舒适操作的范围内，不需要操作人员大幅度摆动手臂即可完成夹紧与松开动作，单工位反复操作的疲劳度极低。在实际产线应用中，这类手动夹钳常被用于焊接工装的工件定位，将多个夹钳按照工件的外形轮廓布置在工装底板上，依次扳动手柄即可完成整个工件的多点位固定，

　　焊接过程中工件不会因为热变形产生位置偏移，焊接完成后扳开手柄即可快速取下工件，装夹效率远高于传统的螺栓压板固定方式。在装配工位上，这类夹钳可用于固定待装配的壳体类零件，操作人员双手可自由完成零件装配、螺丝锁付、线束插接等操作，不需要额外扶持工件，大幅提升装配作业的效率与装配精度。在尺寸检测环节，将夹钳固定在检测平台上，可快速固定待检测的工件，避免检测过程中工件移位导致的测量数据偏差，适配卡尺、百分表、影像测量仪等多种检测设备的装夹需求。设计这类手动夹钳时，核心需要把控铰接点的间隙控制，所有铰接位置的销轴与孔的配合间隙控制在合理范围内，既保证连杆摆动顺畅无卡滞，又不会因为间隙过大导致压紧状态下存在晃动量，影响装夹精度。同时连杆的受力截面经过强度校核，在额定压紧力下不会出现弯曲变形，长期反复使用也不会产生疲劳断裂的问题。安装边界方面，整套夹钳在压紧状态下的整体高度、手柄展开后的最大回转半径都经过紧凑化设计，不会占用过多的工装台面空间，多台夹钳并排布置时也不会出现手柄干涉的问题，可根据实际装夹需求灵活调整安装位置，适配不同外形尺寸的工件装夹方案。压头的压紧方向垂直于安装底座平面，压紧力的作用线与底座安装面垂直，不会产生侧向分力导致工件移位，也不会对安装螺栓施加额外的剪切力，保障长期使用的安装可靠性。
