履带式园林苗木带土球移栽作业机

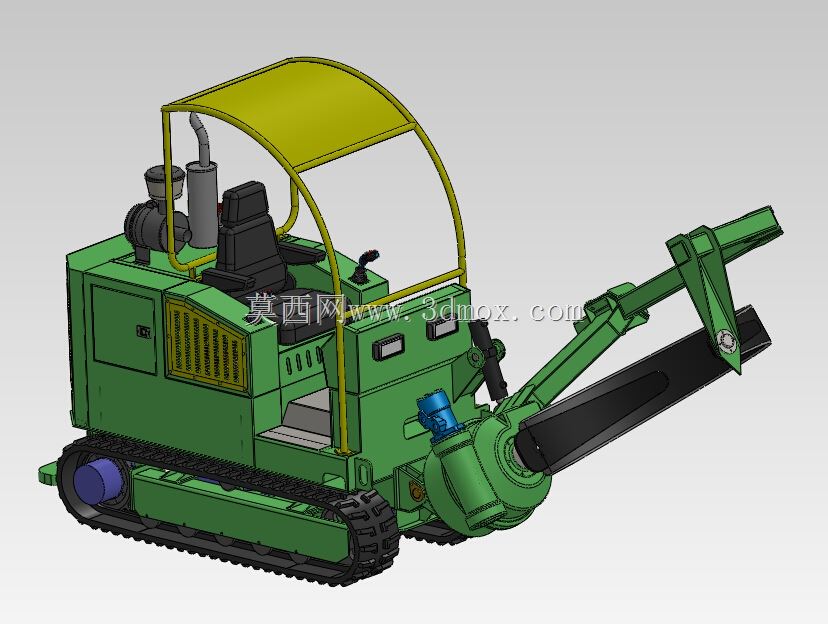

　　这款履带式苗木移栽作业设备，主要面向城市园林绿化、苗圃规模化育苗、山地经济林种植等场景的苗木移栽作业，核心解决传统人工挖树效率低、土球成型不规整、苗木根系损伤率高的行业痛点，可适配胸径8-15cm的常见绿化苗木带土球起挖作业，作业时无需额外配属辅助挖掘设备，单人即可完成整机操作。从结构设计逻辑来看，整机采用分体式模块化布局，动力舱、操作舱、作业执行机构沿履带底盘纵向排布，重心控制在履带接地段的中心区域，保证坡地作业时的整机稳定性，履带选用深齿橡胶履带，接地比压控制在0.03MPa以内，可在苗圃松软腐殖土、园林回填土、缓坡山地等非硬化路面通行，不会过度压实苗木根系周边土壤，避免影响圃地后续育苗作业。操作舱采用开放式框架防护结构，

　　黄色弯管焊接的防护顶棚可在林间作业时阻挡低垂枝桠剐蹭操作人员，座椅、操纵杆、动力控制踏板按照人体操作姿态布置，操作人员坐姿即可完成行走转向、作业臂摆动、铲刀切削的全部操作，视野无遮挡，可直接观察前端铲刀的切入位置与土球成型状态。前端作业执行机构采用铰接式动臂搭配回转式切削箱体结构，动臂可实现举升、下摆、左右摆转三个自由度的动作，可根据苗木种植位置调整作业点位，无需频繁挪动整机对位；切削箱体前端安装弧形挖树铲，作业时动臂带动铲刀对准苗木根系周边，通过液压驱动铲刀沿弧形轨迹切入土壤，配合回转箱体的小幅转动，可一次性切出完整的锥形土球，土球完整度可达90%以上，大幅降低苗木移栽后的缓苗周期。动力系统采用柴油发动机横置在机身后部的动力舱内，

　　通过分动箱分别为履带行走系统、液压作业系统提供动力，液压管路沿机架内侧排布，避开作业时的土壤飞溅区域，液压阀组集中安装在操作舱侧下方，便于日常检修调整，动力舱侧面开设格栅式通风口，保证长时间作业时的散热效率，排气管道向上延伸至防护顶棚侧方，避免排气直吹操作人员或周边苗木。从安装边界尺寸来看，整机在行走状态下总长约3.2米，总宽约1.5米，总高约2.2米，可满足苗圃内1.8米宽作业道的通行需求，最小转弯半径控制在1.2米以内，可在密植苗圃的苗木间隙内灵活转场；作业状态下动臂最大前伸距离可达1.8米，铲刀最大入土深度为0.8米，可满足常规苗木土球挖掘的深度要求，铲刀切削轨迹的最大直径为1.2米，适配多数常见绿化苗木的土球规格要求。

　　设计过程中针对林间作业的复杂工况做了多处适配优化，比如底盘前端加装推土板，可在作业前平整作业点位的凸起土堆，也可在转场时清理路面的小型障碍物；所有外露的液压活塞杆都加装了防尘护套，避免林间泥沙、枝叶碎屑刮蹭活塞杆表面造成密封件损坏；电气线路全部采用波纹管防护，插接件选用防水型号，可适应林间潮湿、多扬尘的作业环境。不同于传统挖掘机配装挖树属具的改装方案，这款设备的作业参数完全围绕苗木移栽的工况做了匹配，动臂的动作速度、铲刀的切削角度、履带的行走速度都经过针对性调校，作业时不会因为切削力过大扯断苗木主根，也不会因为动作幅度过大碰伤苗木树干，相比人工作业，单株苗木的起挖时间可缩短至3-5分钟，作业效率提升8倍以上，同时土球的规整度统一，便于后续的土球包扎、吊装运输环节作业。
