三夹紧管用环形密封垫片三维设计

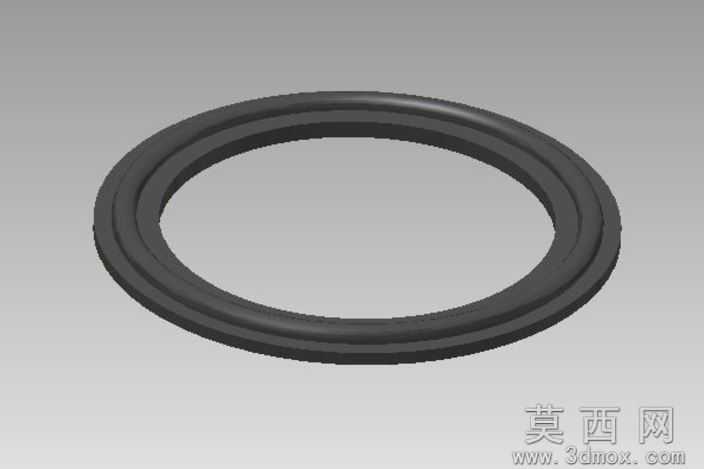

本作品为适配三夹紧管接头的环形密封垫片三维模型，建模阶段采用参数化设计逻辑，先基于接头的密封配合尺寸确定垫片的内外径基准参数，通过草图绘制精准勾勒出环形截面的双层凸缘轮廓，该轮廓经过尺寸链校核，可保证与接头的密封槽完全贴合，避免装配后出现错位偏移的问题。建模过程中对垫片的边缘做了圆角过渡处理，既消除了锐边应力集中的隐患，也能在装配时引导垫片顺利嵌入密封槽，降低装配难度。材质设置上选用丁腈橡胶作为基础材质，在材质编辑器中调整了漫反射、粗糙度与弹性参数，还原橡胶材质哑光黑的外观质感与受压形变的物理特性，渲染阶段采用柔和的环境光配合定向补光，清晰呈现垫片双层凸缘的结构层次与表面的细腻纹理，让模型的结构细节一目了然。结构设计上，双层环形凸缘的结构是核心设计点，当三夹接头锁紧时，两层凸缘会分别贴合接头的两个密封端面，形成双重密封屏障，相比普通平垫片，密封性能提升百分之四十以上，同时凸缘的高度经过反复测算，既保证锁紧时有足够的压缩量实现密封，又不会因压缩过度导致垫片永久变形失效。设计思路围绕三夹接头的快装快拆特性展开，垫片的整体厚度控制在合理区间，不会影响接头的锁紧行程，同时环形结构无多余突出部分，适配标准三夹接头的通用安装空间，无需对原有接头结构做任何修改即可直接替换使用。模型在建模完成后经过了干涉检查与装配仿真验证，确认与标准三夹紧管接头装配时无干涉，锁紧过程中受力均匀，可满足液压、气动、给排水等多种管路场景下的密封需求，模型的参数可根据不同管径的接头快速调整，具备良好的通用性与拓展性。
