工业污液分离用立式筛筒结构设计

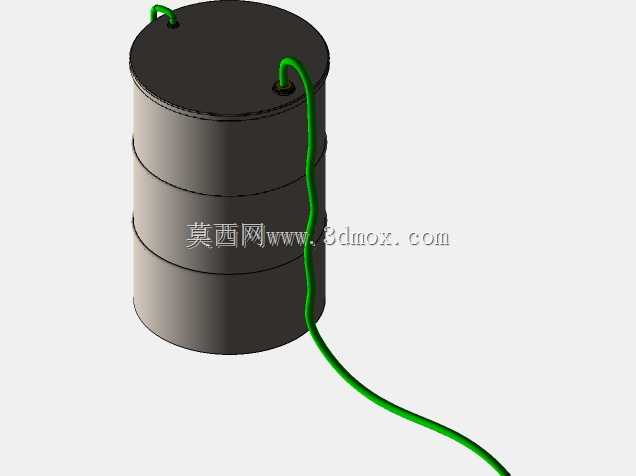

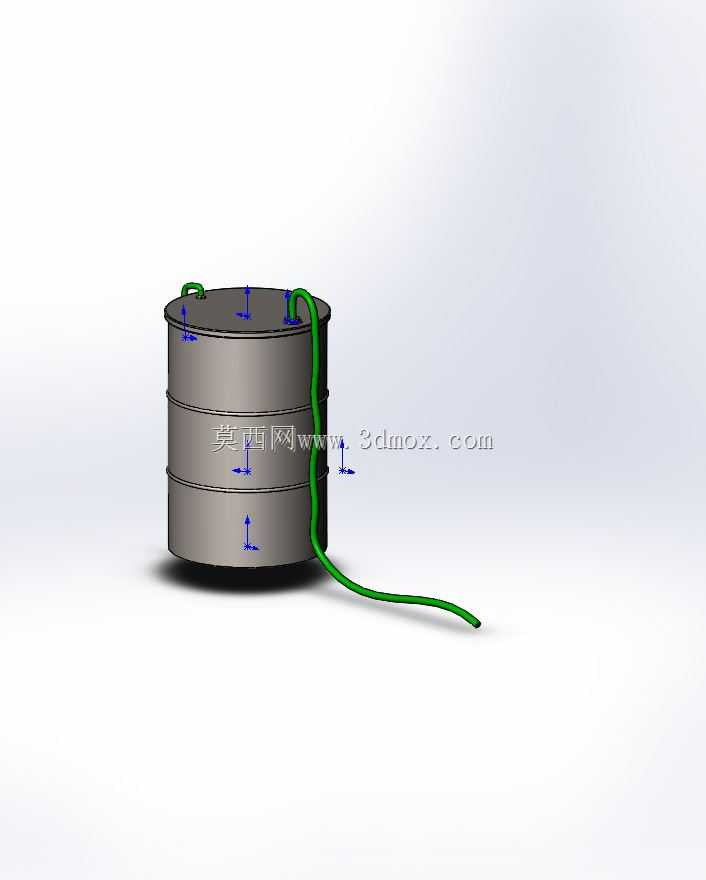

　　另一方面三段拼接的结构也方便后期拆开清理内部截留的污垢，不用整体切割筒体，日常维护的时候只需要拆开段间的连接结构，就能把每一段筒内壁附着的垢体、截留的渣料清理干净，比一体式筒体的维护效率高很多。筒体顶部做了平盖式封端，封盖上预留了多个安装基准孔，这些孔位一方面是用来安装内部的筛网固定压条，另一方面也可以作为排气、压差检测接口的安装位，实际现场使用时，很多运维人员会在顶部的预留孔装一个小型压力表，用来监测筛筒前后的压差，当压差超过设定阈值的时候就说明筛网已经被截留的渣料堵到需要清理的程度了，不用频繁开盖检查。筒体侧面引出的柔性管路，是排污或者反冲洗的引流通道，正常过滤状态下这个管路是关闭的，当需要清理筛网截留的污垢时，打开对应阀门，在切削液循环、工业清洗液回用、小型工艺段污液预处理这类场景里，这类立式筛筒是很常见的前置过滤单元，很多现场做小型过滤系统改造时，不会直接上整套压滤或者离心设备，往往会先在储液段前置这类筛筒，先把大颗粒的金属切屑、焊渣、结垢垢块先拦截下来，避免后续的精滤滤芯被大颗粒快速堵塞，能大幅降低后段过滤耗材的更换频率。从结构上看，这个筛筒采用立式圆柱筒体设计，整体为三段式筒身拼接结构，筒壁做了等距的环形加强筋，一方面是提升筒体的耐压能力，毕竟内部通带压液体的时候，薄壁圆柱筒如果没有加强筋，很容易在长期压力波动下出现鼓胀变形，尤其是用在切削液回流段，管路启停带来的水锤冲击很容易让无加强的筒体焊缝开裂；

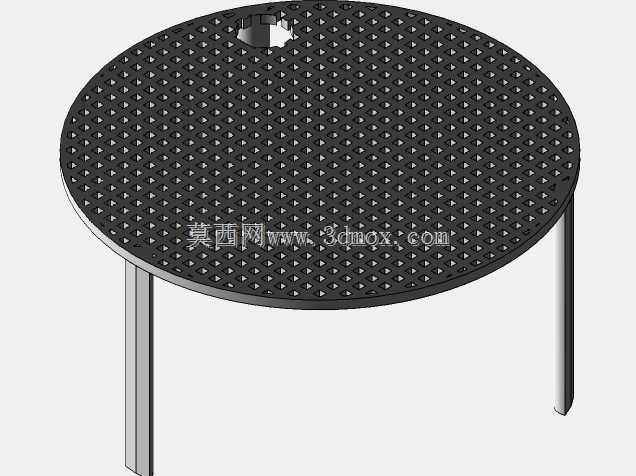

　　通入反冲洗水或者压缩空气，就能把附着在筛网内壁的渣料冲下来，顺着这个管路排到渣料收集槽里，不用把整个筛筒拆下来就能完成在线清渣，适合连续运行的生产线使用，不用因为清理过滤单元长时间停线。设计这类筛筒的时候，首先要考虑的是安装边界的适配性，立式安装的结构对现场的占地要求很低，只需要在储液槽上方或者管路支架上预留和筒体直径匹配的安装空间即可，筒体底部可以直接对接进液管路，顶部或者侧上部对接出液管路，流体从下往上经过筛网的时候，大颗粒的渣料会因为重力作用自然沉降到筒体底部的沉渣区，不会一直附着在筛网表面，能有效延长筛网的堵塞周期。筛网的选型是这类筛筒设计的核心，需要根据处理液体里的渣料粒径来匹配对应目数的筛网，比如处理粗加工的切削液时，

　　渣料多是毫米级的钢屑，用20目左右的筛网就能满足拦截需求，要是处理清洗光学零件的清洗液，渣料粒径更小，就需要换成更高目数的筛网，同时还要考虑筛网的材质，处理含水的切削液用304不锈钢筛网就能满足防锈需求，要是处理带弱腐蚀性的工业废液，就需要换成316L材质的筛网，避免长期接触腐蚀介质出现筛网锈穿的问题。筒身的壁厚选择也需要结合实际工作压力来计算，常规常压工况下用2mm壁厚的不锈钢板卷制就能满足强度要求，如果是用在带压的管路过滤段，工作压力超过0.3MPa的话，就需要适当增加壁厚，或者加密环形加强筋的间距，避免筒体承压变形。另外在设计的时候还要考虑密封问题，段与段之间的连接位置、端盖和筒身的连接位置都需要加装耐介质腐蚀的密封胶条，

　　避免运行过程中出现漏液的问题，尤其是用在有油污或者化学介质的场景，密封胶条要选用耐油、耐对应介质的材质，避免长期接触介质出现胶条溶胀、老化失效的问题。实际现场使用中，这类筛筒往往不会单独使用，一般会和后续的精滤器、磁性分离器这类设备搭配使用，作为整个过滤系统的第一级粗滤单元，把大颗粒的渣料先拦截下来，减轻后续设备的处理负荷，很多小型机加工车间的切削液循环系统，就是在机床的回液槽出口装一个这类筛筒，先把大的切屑拦下来，再让切削液流到磁性分离器处理细铁屑，最后经过纸带过滤机处理更细的颗粒，整套系统的运行稳定性比单靠纸带过滤高很多，纸带的消耗速度能降一半以上。还有在小型污水处理站的预处理段，也会用到这类筛筒，先把污水里的塑料袋、纤维、大颗粒渣块拦下来，避免后续的提升泵被大颗粒杂物卡堵，减少水泵的故障概率。设计建模的时候，要把筒身的拼接位置、加强筋的尺寸、接口的位置公差都标注清楚，尤其是端盖上的安装孔位，要和实际选用的紧固件、压力表接头的尺寸匹配，避免后期安装的时候出现孔位对不上、接头拧不进去的问题；侧面的柔性管路接口要做圆弧过渡，避免直角位置出现流道死角，导致渣料在拐角位置堆积堵塞；筒体底部要做轻微的锥度设计，让沉降下来的渣料能集中到排污口位置，反冲洗的时候能更彻底地把渣料排出去，不会在筒底残留积渣。
