六边形变径焊接支撑钢架结构

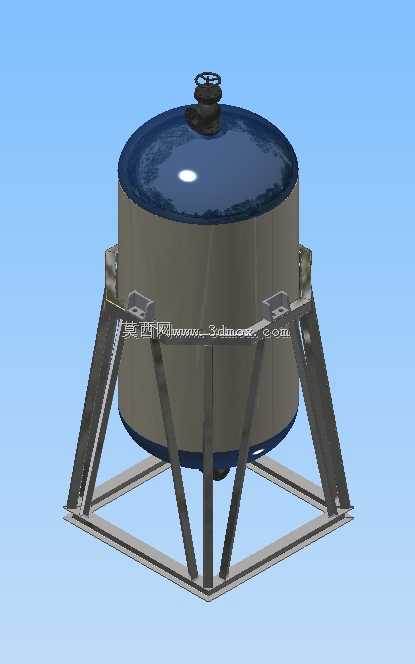

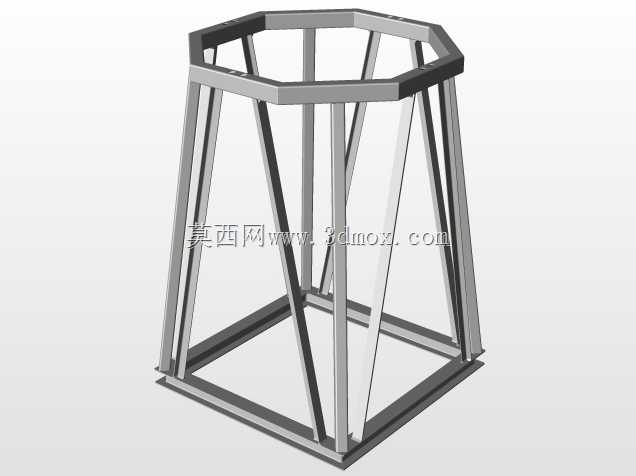

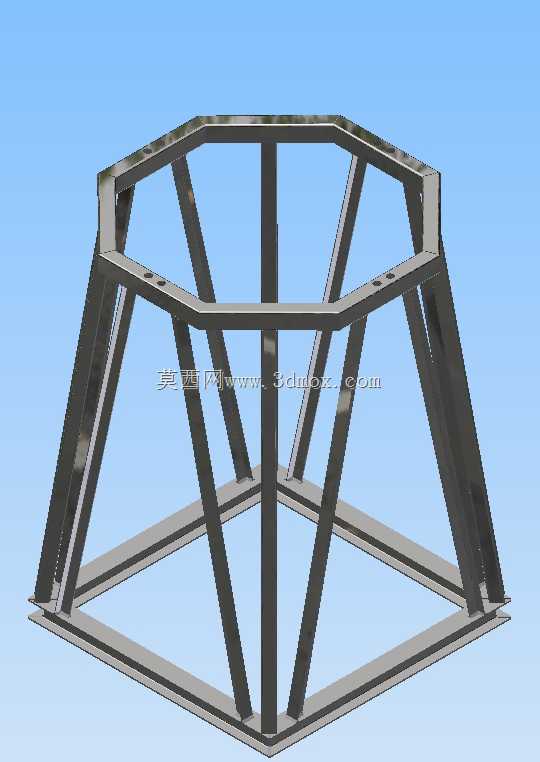

　　这类六边形变径焊接支撑钢架，多应用在工业现场的设备承托、料仓过渡支撑、检测工位工装基座场景中，尤其适配上端接口为正六边形、下端安装面为正方形的设备对接需求，常见于自动化检测线的传感器安装架、小型储料斗的下部支撑、光学检测设备的外围防护框架基座等工况。从结构受力逻辑来看，整体采用上下两层环形框加斜向支撑肋的设计，上端六边形框根据对接设备的安装孔位预留了对应的螺栓过孔，孔位沿六边形边部分布，可直接与上端设备的法兰边通过螺栓锁紧，无需额外加工转接板；下端正方形框为安装贴合面，框体边缘预留了与地面或下部基座连接的固定孔位，安装时可通过膨胀螺栓或压块直接固定在型材机架、水泥基础或平台台面上，安装边界清晰，

　　下端正方形框的外轮廓尺寸适配常规40系列、50系列工业铝型材搭建的机架台面，无需额外调整机架开孔位置。斜向支撑肋采用等边角钢或矩形管裁切后焊接成型，每一条斜肋都对应上下框的受力节点，避免框体局部受载后出现变形，支撑肋的排布角度经过受力校核，当上端设备施加垂直向下的静载时，斜肋可将垂直载荷分解为沿肋条方向的压应力，传递到下端方形框的四个角部位置，避免框体中部出现下挠变形，同时中间位置设置的垂直支撑柱，可对六边形框的中部节点形成直接支撑，抵消上端设备局部集中载荷带来的框体扭曲风险。设计过程中优先考虑了焊接工艺的可行性，所有杆件的裁切角度都适配常规锯切设备的加工范围，焊接位置均预留了足够的焊枪操作空间，无需特殊工装即可完成组对焊接，

　　焊后仅需对焊缝位置做简单打磨处理即可进行表面喷涂或镀锌防锈处理。在实际使用场景中，这类支撑钢架不需要额外加装加强筋即可满足常规中小型工业设备的承托需求，框架内部为中空结构，可方便布设传感器线缆、气路管路，不会出现管线与结构件干涉的问题；六边形的上端接口相比圆形接口，具备更好的防转特性，设备安装后不会出现周向转动偏移，相比方形上端接口，六边形结构在相同外接圆尺寸下，整体重量更轻，材料利用率更高。现场安装时，可先将下端方形框与基础固定，再吊装上端设备与六边形框对接，整个安装过程不需要复杂的调平工序，因为支撑肋在焊接组对时已经通过工装保证了上下框的平行度与同轴度，安装后上端设备的水平度可控制在常规工业设备要求的公差范围内。

　　针对有震动的使用场景，还可在下端框与基础之间加装橡胶减震垫，减震垫的安装位置正好对应斜肋与下端框的焊接节点，可直接将震动载荷沿支撑肋传递到基础，避免框架出现共振。这类结构的杆件全部采用标准型材加工，没有特殊定制的异形件，后期维护更换杆件时可直接采购对应规格的型材裁切替换，不需要重新开模制作配件，整体维护成本较低，适合在中小批量的自动化设备、检测工位、小型储料系统中作为支撑构件使用。
