激光切割木质悬臂式教学实验桥梁结构

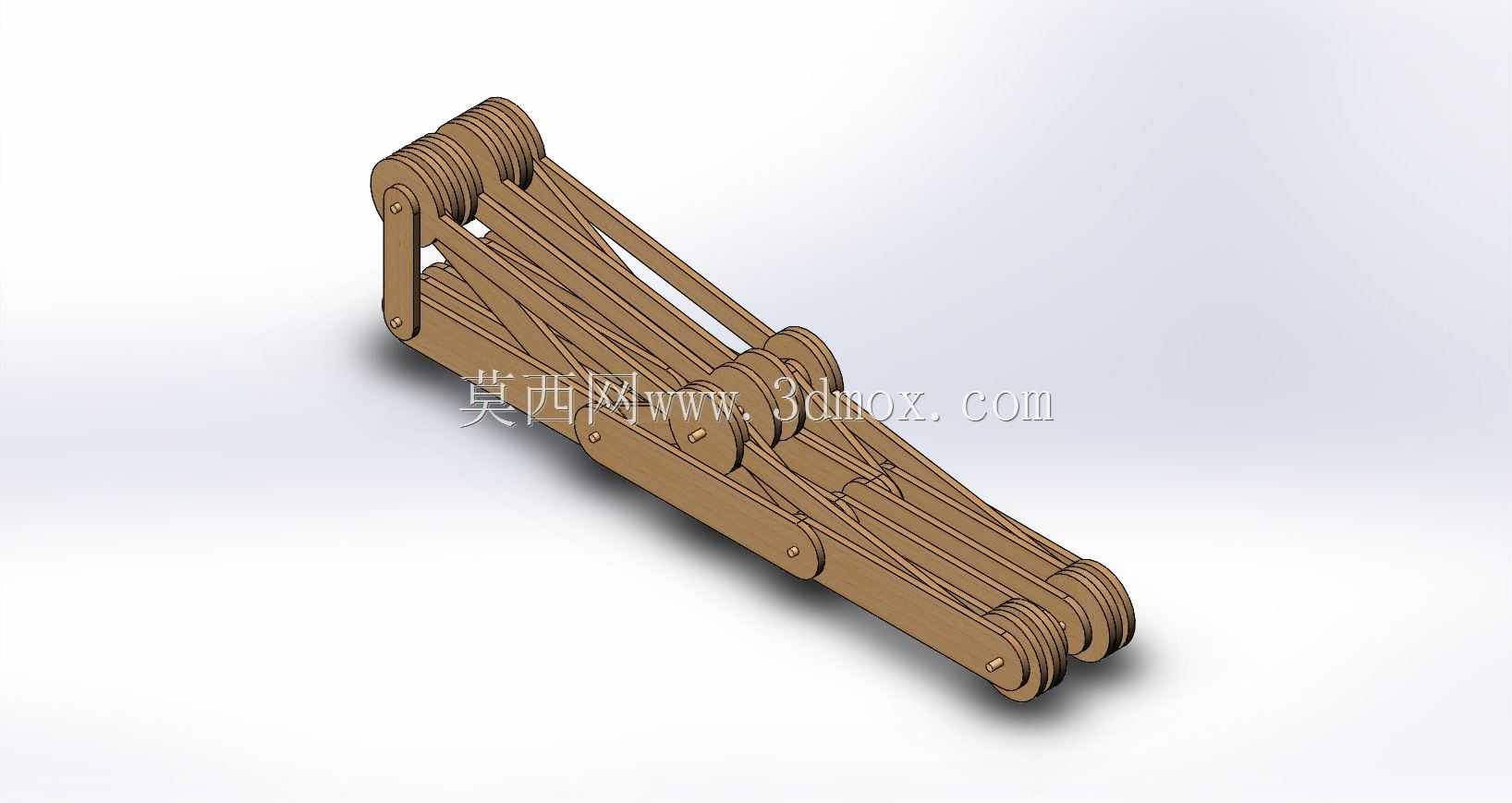

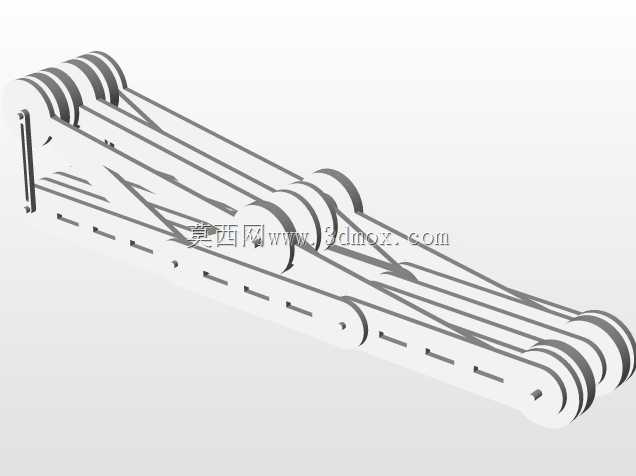

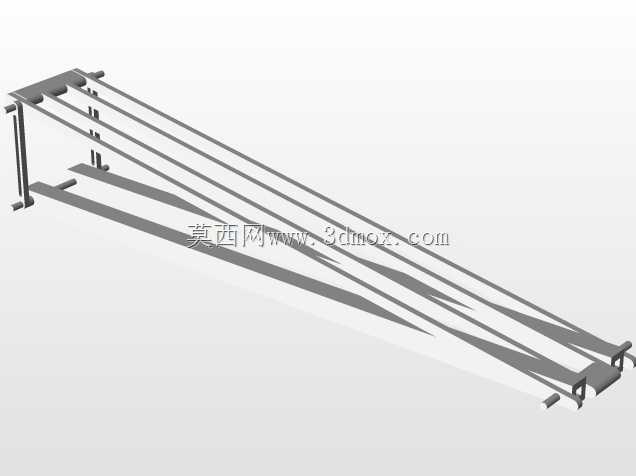

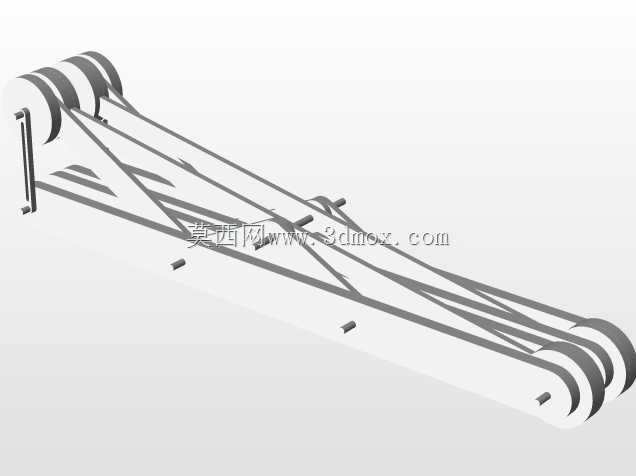

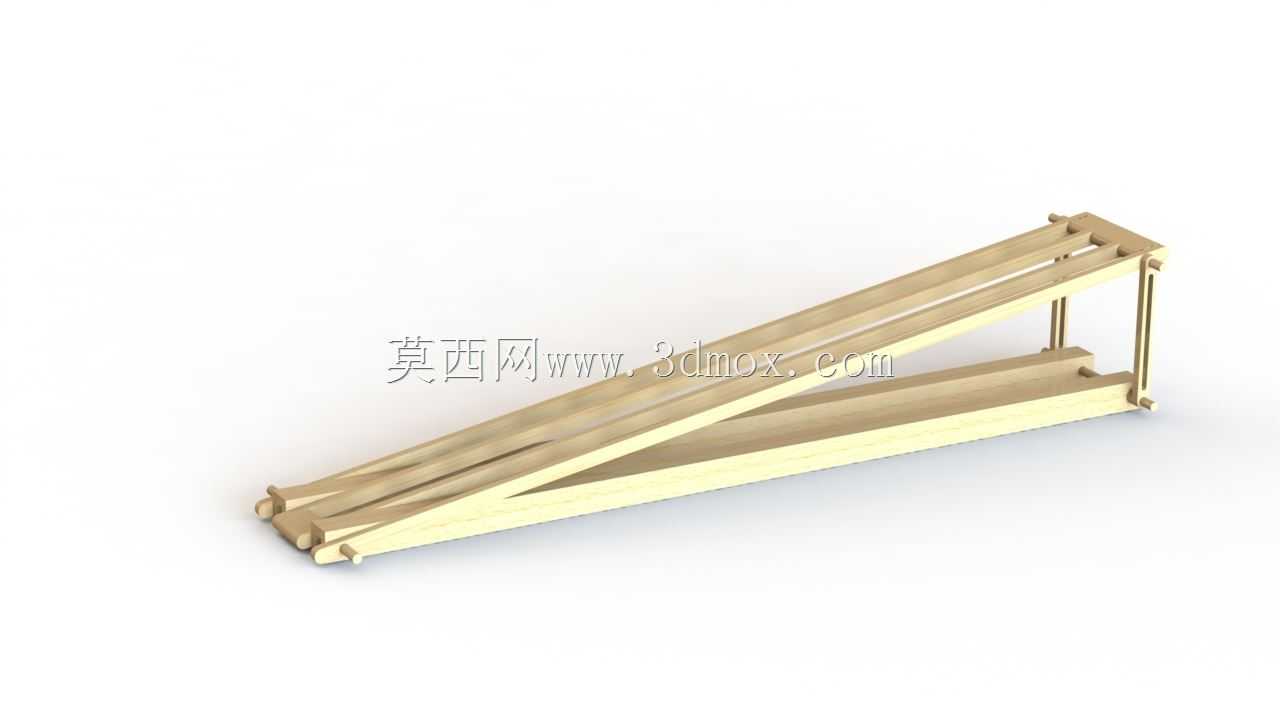

　　这款悬臂式木质桥梁结构，最初面向高校工程类课程的结构力学验证场景开发，可直接用于材料力学、结构设计方向的教学演示与承载性能实验，帮助学习者直观理解桁架类结构的力流传递路径、不同受力工况下的形变规律，也可作为小型轻质跨接构件用于低载荷的临时支撑场景，比如实验室小型管线跨接、桌面级展示场景的架空支撑等场景。从结构受力逻辑来看，整体采用单悬臂斜向布置形式，主体受力构件选用顺纹切割的轻木作为主承力梁，硬木加工的木钉作为节点连接件，完全规避金属连接件带来的应力集中问题，让结构受力更贴合纯木质桁架的传力特性。主斜梁作为核心受弯构件，采用双拼平行梁的布置形式，两根梁体之间通过等间距布置的横向木销连接，既保证梁体的整体抗扭刚度，

　　也能避免单根梁体受弯时出现侧向失稳的问题；上弦与下弦之间的竖向支撑采用等间距排布的竖向木构件，配合斜向布置的腹杆形成稳定的三角桁架单元，把悬臂端的竖向载荷逐层分解为杆件的轴向拉压力，最大化发挥木质材料轴向抗拉抗压性能优异的特性，规避木材抗剪、抗弯性能弱的短板。在节点设计上，所有杆件连接位置均采用激光切割的精准榫头配合硬木木钉锁固，没有采用粘接或者金属固件，既保证装配精度，也能让节点具备一定的形变余量，避免载荷突增时节点直接脆性断裂；整体结构的承载设计目标为悬臂端可承受2.5千克的集中载荷，对应结构自身重量的承载比值超过150，在同材质、同跨度的悬臂结构中具备较高的承载效率。从安装边界来看，该结构的固定端采用双层夹板式设计，

　　可直接夹持在实验台边缘或者配套的固定基座上，固定端的接触面上预留了定位销孔，安装时只需对准定位孔插入固定销即可完成装夹，不需要额外的紧固件辅助，拆装效率较高，适合教学场景下反复拆装测试。外形尺寸方面，整体为狭长型斜向结构，宽度方向尺寸控制在较小范围，既减少不必要的材料消耗，也能保证实验过程中可清晰观察每一根杆件的形变状态；所有杆件的切割边缘均做了微小的倒角处理，避免激光切割后的锐边划伤操作人员，也能减少杆件端部的应力集中，避免加载过程中端部先出现劈裂失效。在实际教学应用中，该结构可配合位移传感器、应变片使用，直接测量不同载荷下悬臂端的下挠量、各杆件的应变数值，和理论力学计算结果做对比验证；也可作为结构设计竞赛的基础参考方案，

　　帮助参赛者理解轻质高强结构的设计逻辑，通过调整腹杆排布、杆件截面尺寸来进一步优化承载效率。从建模逻辑来看，所有杆件均采用参数化草图绘制，每一个榫接节点的尺寸都做了公差配合设计，激光切割时可直接导出对应板材的切割图纸，不需要二次调整尺寸，装配时所有杆件均可顺利拼接，不会出现过盈装不进或者间隙过大导致节点松动的问题；木钉的尺寸和安装孔做了小过盈配合，敲入后即可实现可靠锁固，不需要额外涂胶固定，拆解时只需用细杆顶出木钉即可重复拆装使用。
