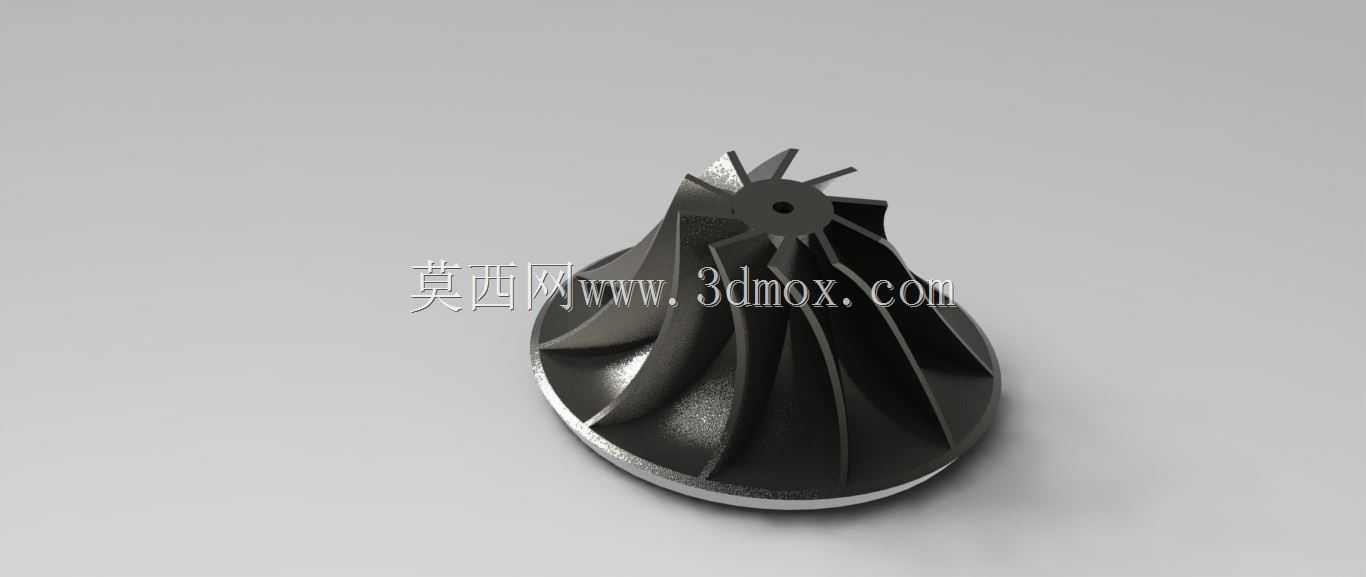

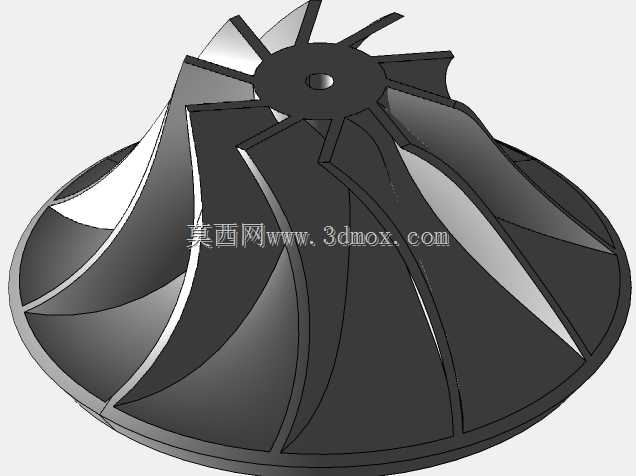

涡轮叶轮精密结构三维数模

　　在流体动力转换类设备的核心部件选型与结构设计工作中，涡轮叶轮的结构合理性直接决定整套动力单元的能量转换效率与运行稳定性，这类带径向扭曲叶片的涡轮转子，广泛应用在小口径涡轮流量计、微型燃气轮机、车用涡轮增压器压气机端、小型航空模型涡喷发动机以及工业流体输送的能量回收透平装置中。从实际工况适配角度看，这类叶轮的核心作用是将流体的动能、压力能转换为转轴的旋转机械能，或是在压气机工况下将转轴的机械能转换为流体的压力势能，不同应用场景下的叶片型线、轮毂锥度、轮缘厚度都需要匹配对应介质的流速、密度、粘度参数做针对性调整。做这类叶轮的三维结构设计时，首先要明确安装边界的约束条件：叶轮中心的定位孔需要与配套转轴做H7/k6级的过渡配合，

　　孔内通常会预留键槽或者顶丝定位平面，避免高转速下叶轮与转轴出现相对滑移；轮毂部分的锥度设计需要兼顾叶片根部的安装强度与流体流道的顺滑过渡，不能出现流道截面的突变，否则会在叶片根部产生局部涡流，既降低能量转换效率，也会带来额外的气动噪声与结构振动。叶片的型线设计是整个叶轮结构的核心，每一片叶片从轮毂根部到轮缘位置的安装角是连续变化的，入口角需要匹配来流方向的流体角度，避免入口冲击损失，出口角则要根据目标压比或者输出扭矩做调整，叶片的厚度从根部到轮缘逐渐减薄，根部做R2-R3的圆角过渡，降低应力集中系数，毕竟这类部件的工作转速通常在每分钟数万转，离心载荷下的叶片根部应力是结构校核的核心指标。从外形尺寸的适配逻辑来看，

　　叶轮的外径尺寸直接决定了单级叶轮的通流能力，相同转速下外径越大，能处理的流体流量越高，但对应的轮缘线速度也会提升，需要匹配对应强度等级的材料，比如小尺寸的增压器叶轮通常采用铝合金或者钛合金铣削加工，大尺寸的工业透平叶轮则会采用不锈钢精密铸造。轮盘背面的结构需要做动平衡适配设计，通常会预留去重槽或者平衡孔，方便零件加工完成后做动平衡校正，将剩余不平衡量控制在G2.5级以内，避免高转速下的振动传递到轴承端，缩短整套设备的维护周期。实际建模过程中，叶片的曲面构建需要先通过气动计算得到不同叶高位置的翼型坐标点，再通过放样曲面生成连续的叶片型面，之后对所有叶片做圆周阵列，阵列过程中要保证每一片叶片的位置度误差在建模公差范围内，

　　避免出现流道不均匀导致的周期性激振力。轮毂与叶片的拼接位置需要做布尔求和后的圆角处理，不能出现尖锐的拼接棱边，否则不仅会在加工过程中出现应力集中导致的刀具崩损，实际运行中也会成为疲劳裂纹的起始点。这类叶轮在装配时，轮盘前端通常会配套锁紧螺母或者轴端挡圈，轴向定位的台阶面需要与转轴轴线保持垂直，端面跳动量控制在0.02mm以内，避免高速旋转时产生轴向窜动。在流体测量场景下应用的涡轮叶轮，还需要在叶片位置做磁导率匹配设计，配合外部的磁电传感器检测叶片的通过频率，换算得到流体的流速与流量，这时候叶片的数量、叶片尖端与传感器探头的安装间隙都有严格要求，间隙过大会导致检测信号幅值不足，间隙过小则容易出现运行过程中的碰磨故障。做这类零件的三维建模时，还要提前考虑加工工艺的可行性，如果是采用五轴铣削加工的整体叶轮，叶片之间的流道宽度要大于刀具直径的1.2倍，避免出现刀具干涉无法加工的区域；如果是采用精密铸造工艺生产，还要在建模时预留铸造斜度与加工余量，尤其是中心定位孔与端面配合位置，需要预留0.3-0.5mm的精加工余量，保证装配尺寸的精度。从实际应用的失效案例来看，这类叶轮最常见的故障模式是叶片断裂，诱因通常是叶片型线设计不合理导致的共振，或是根部圆角不足导致的应力集中，因此在建模阶段就需要将叶片的固有频率与工作转速下的激振频率错开，避开共振区间，同时保证叶片表面的曲面顺滑度，减少流体附面层分离带来的交变载荷。
