简易皮带轮支撑固定结构设计

　　在带传动类设备的布局中，皮带轮支撑结构是保障传动平稳性的核心基础部件，这类结构广泛出现在轻工输送线、小型动力传输工位、纺织机械辅传单元、小型农机传动段等场景中，承担着承托皮带轮、维持带轮轴线位置精度、保障皮带张紧度稳定的作用，一旦支撑结构的刚性或安装精度不足，很容易出现皮带跑偏、传动抖动、带轮偏磨、轴承过早失效等一系列工程问题。

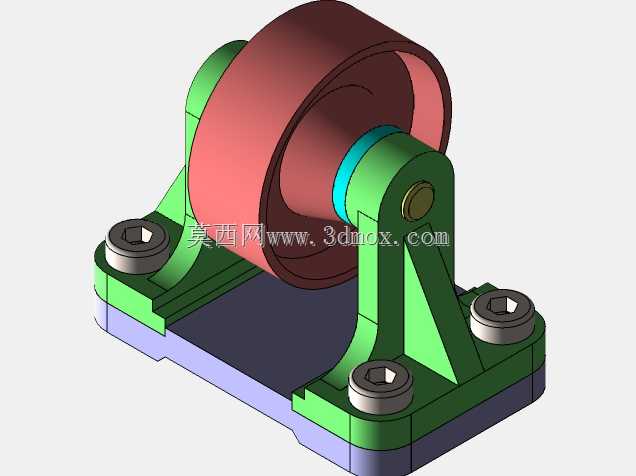

　　这套支撑结构采用双侧立式支撑板搭配一体式安装底座的布局，没有采用复杂的焊接箱体结构，而是通过机加工成型的双侧立板直接承托轮轴，立板与底座之间设置了三角加强筋结构，在控制整体重量的前提下，有效提升了支撑部位的抗倾覆、抗侧向载荷能力，毕竟皮带运行过程中会对轮轴产生持续的径向拉力，尤其是皮带张紧状态下，立板根部会承受不小的弯矩，三角筋的设置刚好可以抵消这部分应力，避免长期运行后立板出现外张变形。底座采用平板式安装结构，四个角位预留了内六角螺栓的安装沉孔，安装时可以直接将整个支撑组件固定在设备的安装基面或者型材架上，沉孔的设计可以让螺栓头完全埋入底座平面内，不会出现突出的结构干涉皮带运行路径，也能避免螺栓受到外力磕碰出现松动。

　　从设计思路上看，这套结构优先考虑了加工与装配的便捷性，所有组成零件都采用常规的机加工工艺即可完成，不需要特殊的定制刀具或者复杂工装：双侧立板与底座可以通过螺栓连接或者定位销定位后拼接，轮轴与立板的配合部位采用间隙配合加轴端限位的方式，装配时可以直接从一侧穿入轮轴，再通过轴端的挡盖或者锁紧螺钉完成轴向固定，皮带轮与轴之间可以通过键连接传递扭矩，轮体两侧预留的轴肩位置可以直接加装标准滚动轴承，降低轮体转动时的摩擦阻力。结构的安装边界设计也充分考虑了现场适配性，底座的安装孔距按照通用的型材安装间距设置，不需要额外在基面上加工特殊的定位槽，只要基面平面度满足常规设备安装要求，就可以完成固定；整体结构的横向、纵向尺寸都控制得比较紧凑，不会占用过多的设备安装空间，对于安装空间局促的小型传动工位来说，这类紧凑式支撑结构的适配性要远优于庞大的分体式轴承座支撑方案。

　　实际使用过程中，这套支撑结构不仅可以作为主动皮带轮的固定支撑，也可以作为皮带张紧轮的承载支架使用，只需要根据实际皮带的张紧方向调整安装角度，就可以适配不同走向的带传动布局；轮体的宽度预留了足够的余量，可以适配不同宽度的平皮带或者V型带，不需要额外更换轮体就可以满足一定范围内的传动参数调整需求。结构的维护便利性也做了充分考量，所有连接部位都采用标准紧固件，后期更换轴承、更换皮带轮或者调整皮带张紧度时，只需要拆卸对应的紧固件就可以完成操作，不需要对整个支撑结构进行拆解，能够有效降低现场维护的工时成本。另外，支撑立板的厚度经过了载荷校核，在常规的小型传动载荷下，立板的形变量可以控制在允许范围内，不会因为刚性不足导致轮轴倾斜，进而保障皮带轮的端面跳动、径向跳动都满足带传动的精度要求，减少皮带运行过程中的噪音和异常磨损，延长整套传动组件的使用寿命。
