十六位驱动器集成安装机架结构设计

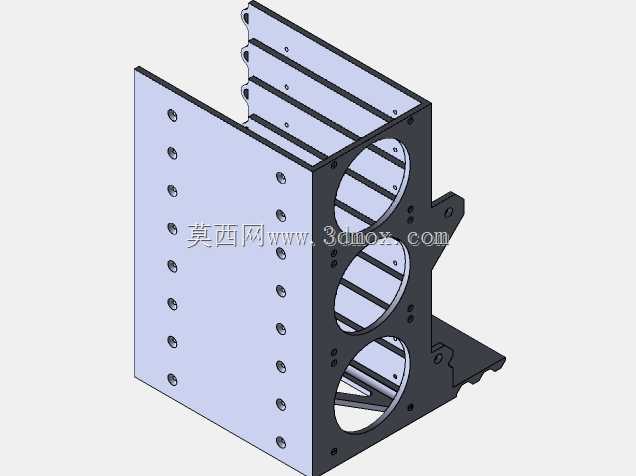

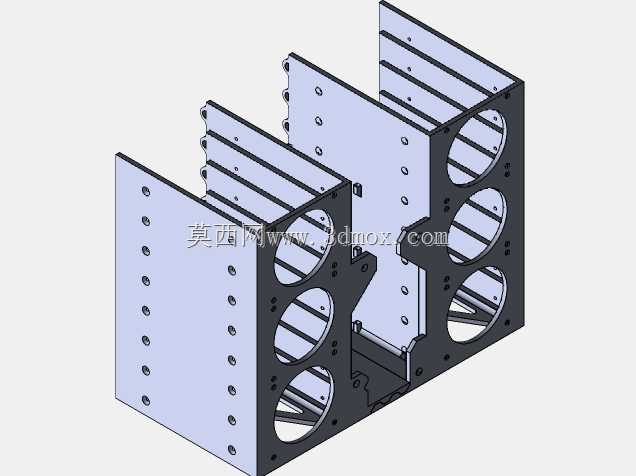

　　该机架主要面向多驱动器集中部署的电控集成场景，常见于小型数控设备、桌面级运动控制平台、多轴自动化试验装置的电控舱内部，用来解决多台驱动器零散安装带来的布线杂乱、散热不均、维护拆装效率低的实际工程问题。整体采用双塔式分层布局，单塔预留8个驱动器安装位，合计可容纳16台标准尺寸驱动器，每个安装位对应预留3个80mm规格风扇的安装开孔，可直接适配常规轴流风扇实现直吹式散热，避免多驱动器密集排布时的热量堆积，保障驱动器长时间满负载运行时的工作温度处于器件允许范围内。双塔之间预留了独立的电源安装腔，尺寸匹配常规标准PC电源的安装孔位与空间边界，无需额外定制电源转接支架即可完成固定，同时该空腔也可作为主供电线缆的走线缓冲区，

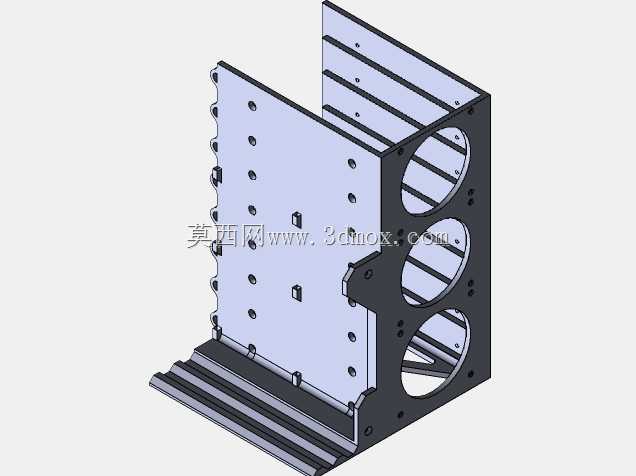

　　减少强电线缆与驱动器信号线缆的交叉干扰。结构设计阶段充分考虑了增材制造的工艺特性，整体拆分为两个对称的半体结构，拆分后的单个部件可适配常规桌面级FDM3D打印机的成型幅面，且针对无支撑打印做了结构优化，所有悬空结构均做了自支撑角度处理，打印过程无需添加额外支撑材料，既减少了打印后处理的工作量，也避免了支撑拆除带来的表面精度损伤，降低单件制造成本与制作周期。安装使用时，上半部分结构需要配套安装底板支架完成整体拼接，也可根据实际使用场景在拱门顶部位置加装辅助支架，若对外观整洁度有要求，可在对应位置加工扇形通风孔，兼顾通风散热与饰面板的平整性。机架侧板预留了成排的固定安装孔位，既可以用来固定驱动器侧部的安装耳，

　　也可作为整体机架向设备电控舱内壁安装的固定孔，孔位间距匹配常规驱动器的安装尺寸公差，可兼容同规格不同品牌驱动器的安装需求。机架上的风扇安装孔位周边预留了螺丝柱深度，可直接适配M3规格自攻螺丝完成风扇固定，无需额外预埋螺母，安装操作便捷。双塔结构的分层隔板做了等间距排布，每层间距匹配常规驱动器的厚度尺寸，同时预留了足够的插拔空间，方便后期维护时单独更换某一台驱动器，无需拆解相邻部件。整体结构的外部安装边界做了圆角处理，避免安装维护过程中锐边划伤操作人员或线缆绝缘层，所有开孔边缘均做了倒角过渡，减少应力集中，提升增材制造件的结构强度。在实际布线场景中，机架侧边的镂空结构可作为线缆的走线路径，驱动器的动力线、

　　信号线可顺着侧板镂空位置规整排布，配合扎带固定即可实现线缆的有序整理，大幅降低后期排查线路的工作量。散热风道采用前后贯通设计，风扇安装位位于机架外侧，冷风可直接吹向驱动器表面的散热鳍片，热空气从机架另一侧的开孔排出，形成顺畅的对流通道，相比封闭机箱内的被动散热，散热效率可提升40%以上，有效降低驱动器高温降频、过热保护的故障概率。
