双筒铰接式连接基座结构设计

　　这类双筒铰接式连接基座，在工业自动化输送线、工装夹具定位模组、小型设备铰接翻转机构中应用十分广泛，核心作用是实现两个相邻运动构件之间的铰接传动，同时承担径向载荷与一定的轴向窜动限位，避免运动副出现卡滞、偏磨问题。从实际工况适配角度看，这类零件常被用在需要反复开合、绕固定轴做定角度摆动的机构中，比如自动化设备的防护门铰接支座、流水线挡料机构的摆动连接座、工装夹具的翻转定位基座，相比单筒铰接结构，双筒同轴布局的形式能大幅提升铰接副的支撑跨度，降低销轴承受的弯曲应力，在同等载荷工况下可以选用直径更小的销轴，减少整体机构的占用空间。

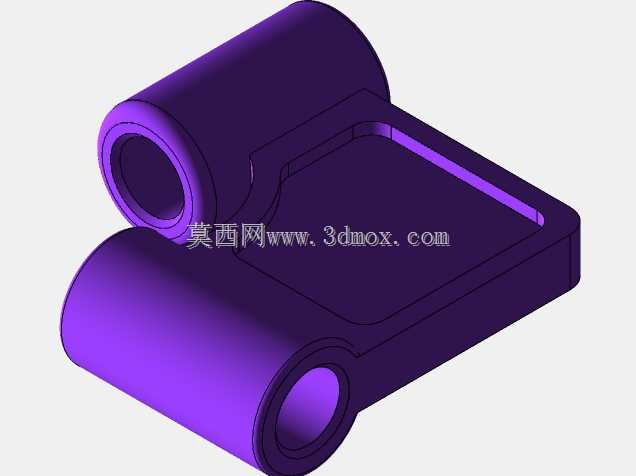

　　设计这类结构时，首先要确定两个同轴筒的内孔尺寸公差，内孔是与销轴直接配合的工作面，通常根据载荷等级选择H7或者H8的公差带，保证销轴装入后既不会出现过大的间隙导致晃动，也不会因为过盈量太大造成装配困难。两个筒的同轴度是整个零件的核心形位公差要求，实际建模时需要先建立公共基准轴线，两个筒的内孔、外圆都要以这条轴线为基准标注同轴度，公差值通常控制在0.02mm以内，否则装配后销轴会出现别劲问题，长期往复摆动会快速磨损配合面，缩短机构的维护周期。两个筒之间的连接板部分，不是简单的等厚平板设计，从结构上可以看到板体与筒体衔接的位置做了圆弧过渡，这个过渡圆角的设计是为了降低应力集中，因为机构摆动过程中，连接板与筒体衔接的根部是应力最高的区域，如果采用直角衔接，反复受载后很容易在根部出现疲劳裂纹，过渡圆角的半径通常取筒体壁厚的0.3-0.5倍，既能保证应力分散效果，也不会因为圆角过大造成与相邻运动构件的干涉。

　　从安装边界来看，连接板上的矩形镂空区域不是减重工艺槽那么简单，这个区域是用来嵌装定位块或者感应触发片的，在传感器配套的摆动机构中，这个位置可以固定金属感应片，配合槽型光电或者接近开关实现摆动位置的到位检测，镂空的深度和尺寸需要匹配常用感应片的安装尺寸，边缘做的小倒角是为了嵌装时起到导向作用，避免装配时刮伤感应片的表面。两个筒体的外圆直径不需要做的过大，壁厚通常取内孔直径的0.2-0.25倍，既可以满足径向承载的强度要求，也不会造成材料浪费，筒体的端面需要做0.5mm左右的倒角，去除机加工产生的毛刺，同时也方便销轴的导入装配。

　　实际建模过程中，需要先绘制两个筒体的中心轴线，确定两个筒体的中心距，这个中心距尺寸要匹配所连接构件的开合行程，中心距过大则会导致机构摆动时占用的侧向空间增加，中心距过小则会降低支撑稳定性，需要根据具体的工况载荷计算确定。完成筒体的基础特征后，再绘制中间的连接筋板，筋板的厚度要根据承受的弯矩计算，通常在5-12mm之间，根据零件的整体尺寸缩放，筋板与筒体的衔接处要做相切约束，保证过渡面顺滑，避免出现建模的硬边，后续生成工程图时也能正确标注过渡圆角的尺寸。最后处理安装区域的镂空特征，镂空的位置要保证在筋板的中心区域，不能过于靠近筒体衔接的根部，避免削弱筋板的整体强度，镂空的边角要做圆角处理，同样是为了降低应力集中，避免受力时边角位置出现裂纹。

　　这类零件的材质通常选用45号钢或者铝合金，根据载荷场景选择，重载场景下用45号钢做调质处理，轻载且需要减重的场景下用6061铝合金做硬质阳极氧化处理，提升表面的耐磨性能。装配时两个筒的内孔需要涂抹润滑脂，降低销轴转动时的摩擦阻力，筒体的端面可以加装尼龙垫片，减少铰接件与相邻构件之间的端面摩擦，避免长期使用后出现端面磨损导致的轴向窜动。在实际选型替换时，需要重点核对两个筒的内孔直径、中心距、连接板的安装孔位尺寸，保证与原有机构的安装边界完全匹配，避免出现装配干涉的问题，同时要确认零件的承载能力匹配机构的最大工作载荷，避免过载导致零件变形断裂。
