智能温室伺服驱动连接组件结构

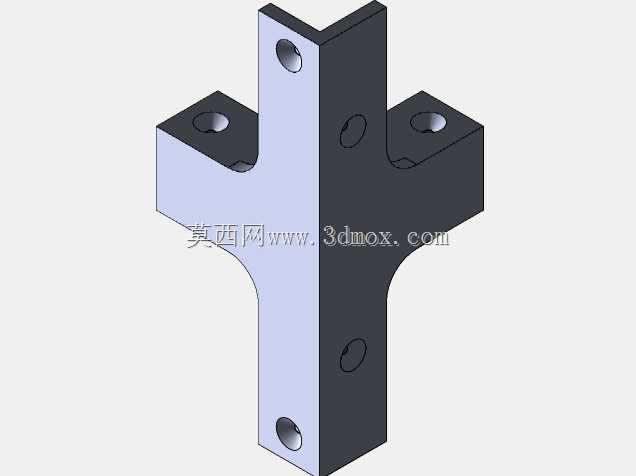

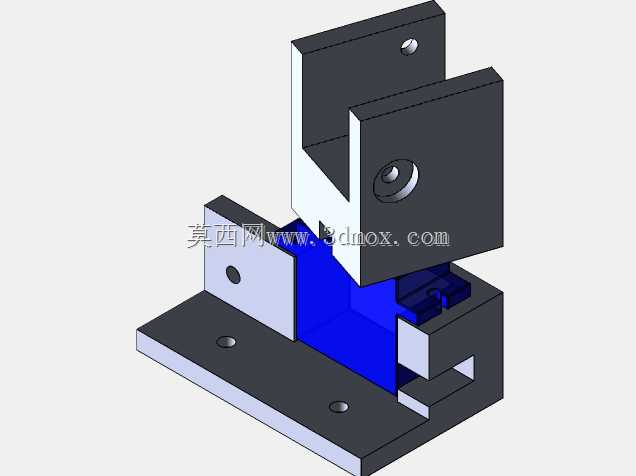

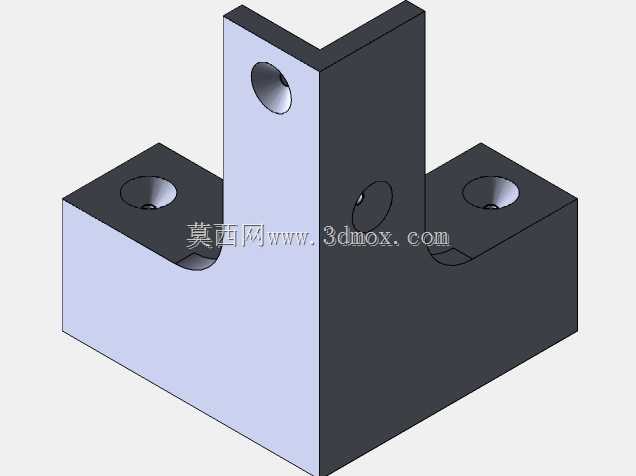

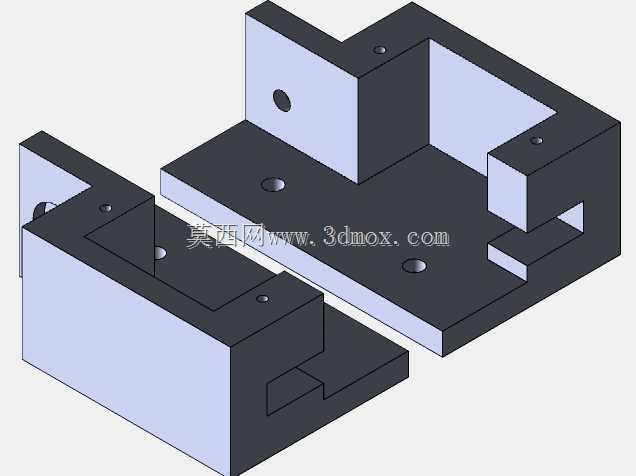

　　在设施农业的智能温室管控场景中，小型执行机构的安装适配一直是零散改造项目里容易被忽略的细节，这套结构件正是针对1英寸规格钉带的安装场景设计，用来承接SG90系列微型伺服的动力输出，同时整合3路、4路连接器的布设空间，解决温室内部小空间里执行端布线杂乱、安装对位不准的问题。日常在温室的通风口开度调节、遮阳网小幅拖拽、局部灌溉阀位切换这类小负载动作场景里，这类组件不需要额外定制大型安装支架，直接依托标准钉带就能完成固定，大幅降低现场改造的加工工作量。从结构布局来看，整个组件采用上下分层的卡合式设计，底部是带三个安装沉孔的平板基座，沉孔的孔径刚好适配常用的M3自攻螺丝，基座上预留的卡槽宽度和1英寸钉带的肋条尺寸完全匹配，

　　安装时不需要额外打孔，直接卡入钉带的对应槽位就能完成初步定位，再通过侧边的顶紧结构锁死，避免长期运行中受伺服振动出现移位。中间的蓝色腔体部分是连接器的容纳仓，仓体内部做了分槽设计，3路和4路连接器可以分别嵌入对应的槽位，槽边预留的走线缺口刚好能容纳伺服的信号线与供电线，避免线缆在伺服转动过程中被结构件剐蹭破损，仓体的壁厚控制在1.5mm，既保证足够的结构强度承托连接器，也不会因为壁厚过大占用过多安装空间。上部的两个对称立板是伺服的安装位，立板上的轴承孔位和SG90、RPRO SG90 9G微型伺服的输出轴同轴度公差控制在0.1mm以内，伺服嵌入后不需要额外调整轴位，直接通过立板上的两个螺丝孔就能完成伺服的固定，

　　立板和底部基座之间预留了12mm的转动间隙，足够伺服输出轴带动摆臂完成0-180度的全行程转动，不会出现运动干涉。设计过程中特意规避了一体化注塑的复杂结构，所有拆分的零件都可以通过常规的3D打印或者小型铣床加工完成，不需要特殊的模具投入，适合小批量的定制化改造场景。安装边界上，整个组件的总高度控制在48mm，横向最大宽度35mm，纵向深度42mm，在温室的密集布线区域里不会和周边的管线、支架产生空间冲突，基座的沉孔设计让螺丝安装后不会突出基座平面，保证组件和钉带的贴合面完全平整，长期在温室高湿度环境下运行也不会因为积水出现螺丝锈蚀卡死的问题。结构的卡合部位都做了0.2mm的装配公差预留，手工装配时不需要额外打磨就能顺利拼合，

　　拼合后的接缝缝隙小于0.3mm，能够阻挡温室里的水雾、少量粉尘进入连接器仓，降低线路接触不良的概率。考虑到温室里偶尔会用到药剂喷施，整个结构的安装方向特意将连接器的插口朝向侧下方，避免喷施的药液直接滴入连接器插口造成短路。伺服安装位的立板背面做了加强筋结构，筋条厚度1mm，在伺服频繁正反转的冲击下，立板不会出现形变导致轴位偏移，延长整个组件的无故障运行时间。和市面上常见的通用伺服支架相比，这套结构把连接器容纳、钉带适配、伺服固定三个功能整合在同一个组件上，不需要额外搭配接线盒、转接支架这些零散配件，现场安装的配件数量减少60%以上，对于非专业的温室运维人员来说，只需要对照安装位置卡入钉带、接好线路、固定伺服就能完成部署，不需要复杂的现场测量和加工。在实际测试中，这套结构搭配SG90伺服连续运行3000次往复动作，结构没有出现松动，轴位偏移量小于0.05mm，连接器的接触电阻没有出现明显波动，完全能满足智能温室里小型执行机构的长期运行需求。
