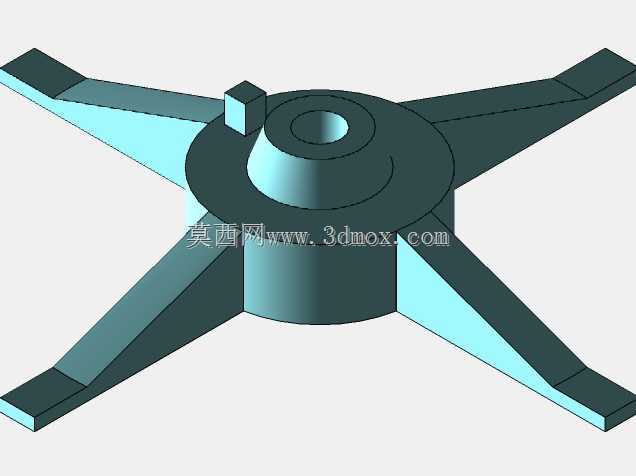

四脚支撑式中心带孔连接基座结构

　　在日常的机械结构设计实操练习里，这类带放射状支脚的中心基座类零件，是很多结构工程师入门阶段会反复打磨的典型构型，它的结构逻辑广泛存在于各类需要均匀分散载荷、同时保证中心定位精度的设备场景中。从实际应用来看，这类结构常被用作小型立式设备的底部支撑座，比如桌面级检测仪器的承托底座、小型旋转工作台的连接基座，或是轻型物料承载台的中心连接架，四个支脚向外均匀伸展的设计，能够在不额外增加整体重量的前提下，大幅扩大支撑覆盖范围，相比整块实心底座，既减少了材料消耗，又能有效降低重心偏移带来的倾覆风险。

　　从功能特性上看，中心位置的阶梯通孔是整个零件的核心定位结构，上层的小直径孔可用于穿装定位销轴或是紧固螺栓，下层的大直径沉孔则可以容纳螺母、轴承端盖这类标准件，保证安装后连接件不会突出基座表面，避免和上方安装的部件产生运动干涉。支脚末端的平面结构是安装贴合面，每个支脚末端都预留了足够的平面区域，用于打安装孔或是放置减震垫，四个支脚呈90度均匀分布，安装时可以根据现场布线、周边设备干涉情况灵活选择固定孔位，适配不同的安装台面尺寸。中心凸台侧面的小方块结构，是周向定位止口，当上方安装旋转类部件时，这个止口可以嵌入配套部件的定位槽内，防止工作过程中基座和上方部件发生相对转动，传递扭矩的同时避免连接螺栓受剪切力，大幅提升连接结构的使用寿命。

　　设计这类零件的时候，首先要确定的是中心孔的同轴度公差，因为整个基座的定位基准都集中在中心孔的轴线上，四个支脚的安装面需要和中心孔轴线保持严格的垂直度，否则安装后上方设备会出现倾斜，旋转时产生额外的偏载振动。支脚和中心筒体连接的位置做了渐变的加厚过渡，这是应力集中防控的关键设计，因为支脚承受的垂直载荷会在和筒体连接的根部产生弯矩，如果采用直角连接，反复受载后很容易在根部产生疲劳裂纹，渐变的斜面过渡可以让应力沿着支臂平滑分散，同时也能提升零件注塑或是铸造加工时的材料流动性，减少内部缩孔缺陷。

　　从安装边界来看，这类基座的整体外轮廓尺寸由支脚的伸展长度决定，设计时需要保证支脚末端的安装孔中心距大于上方设备的最大回转半径，避免固定螺栓和上方运动部件发生碰撞；中心筒体的高度需要根据内部容纳的标准件高度确定，要保证沉孔深度足够覆盖螺母厚度，同时上端面的凸台高度要满足定位配合的插入深度要求，一般来说凸台的配合高度不小于5毫米，才能保证足够的定位精度。支脚的截面采用梯形设计，靠近中心的位置厚度更大，往末端逐渐收薄，这种变截面设计既符合载荷分布规律——越靠近中心根部承受的弯矩越大，需要的截面强度越高，又能进一步减轻整体重量，对于需要移动的轻型设备来说，这种轻量化设计能有效降低整机的搬运难度。

　　在建模练习过程中，这类零件非常适合练习对称特征的建模逻辑，先绘制单个支脚的截面轮廓，通过圆周阵列生成四个支脚，再对连接位置做圆角过渡处理，最后添加中心孔和定位止口特征，整个建模过程能很好地锻炼工程师对基准选择、特征顺序、对称约束的把控能力，很多CSWP认证考试的基础建模题也会采用这类构型，考察建模者对零件功能和结构工艺性的理解，而不是单纯的特征堆砌。实际生产中这类零件如果采用塑料材质，一般会选用ABS或是尼龙材料，通过注塑工艺成型，支脚背面会适当添加加强筋进一步提升刚性；如果是金属材质，多采用铝合金压铸或是铸铁铸造，表面做氧化或是喷漆处理，满足不同工况下的强度和防腐要求。
