可3D打印分体式迷你涡轮增压结构

　　这套分体式迷你涡轮结构，最初的设计出发点是适配桌面级FDM3D打印的成型能力，解决小尺寸增压部件一体打印易出现支撑残留、流道表面粗糙度不达标的问题，在小流量气动增压、教学演示模型、小型负压发生装置的场景中都能适配使用。从实际使用场景来看，这类小尺寸涡轮结构既可以作为小型无油空压机的末端增压段，搭配微型隔膜泵提升输出气压，也可以作为流体力学教学的具象演示件，让学习者直观理解径流式涡轮的气流走向、压气机与涡轮端的能量传递逻辑，甚至可以改装为小型桌面吸尘装置的负压发生核心，依靠涡轮高速旋转产生的负压吸附桌面细小碎屑。

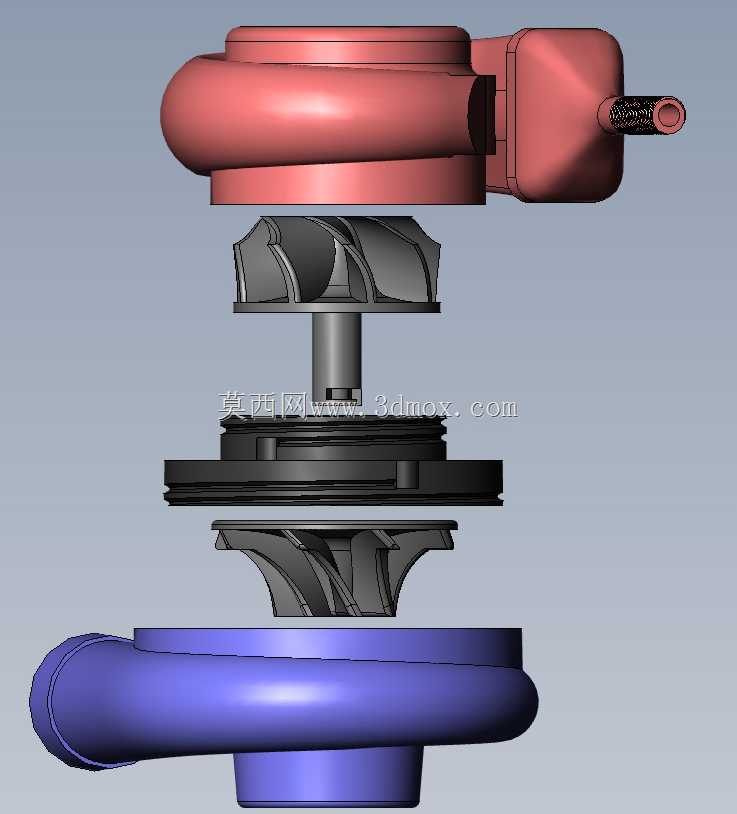

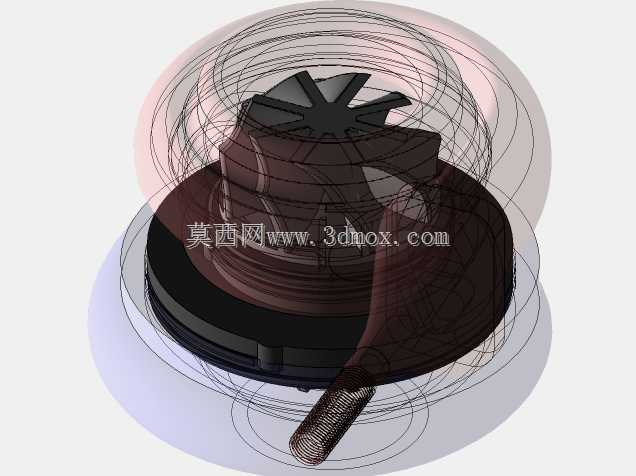

　　设计层面采用了完全轴向分层的分体结构，将蜗壳、涡轮叶轮、主轴、密封隔段、压气机叶轮、压气机蜗壳沿主轴轴线依次拆分，每个单独零件的打印方向都可以沿轴向布置，避免了流道内部的悬空结构，打印时仅需在零件端面添加少量易剥离的支撑，就能保证流道内壁的成型质量，减少后期打磨的工作量。进出口的接口特意选用了标准Schrader附件接口，也就是常见的气门嘴连接规格，这类接口的密封性能可靠，通用配件获取成本极低，不需要单独定制非标接头，日常测试时可以直接搭配通用气动软管、气门芯接头完成气路连接，大幅降低了组装测试的门槛。

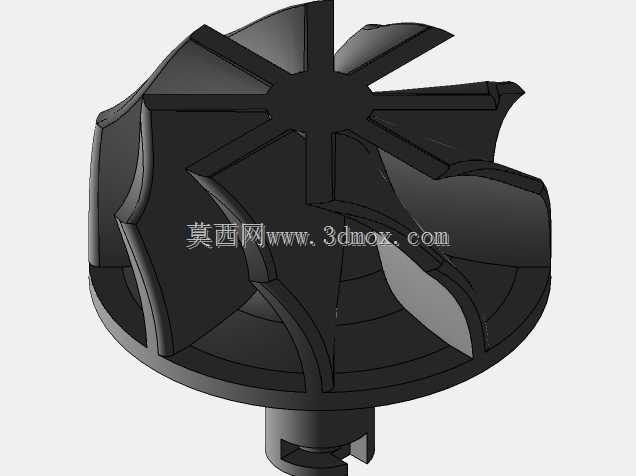

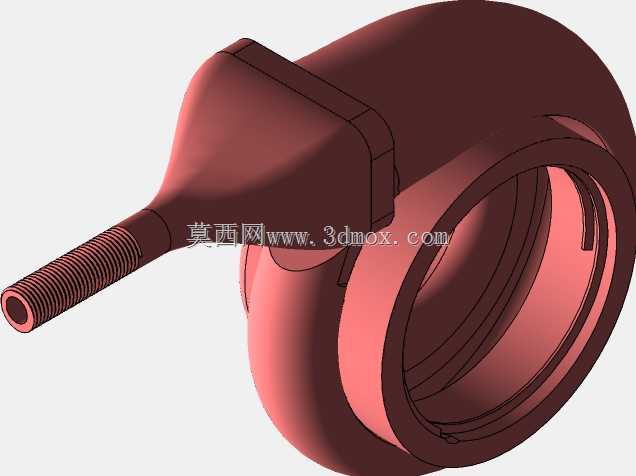

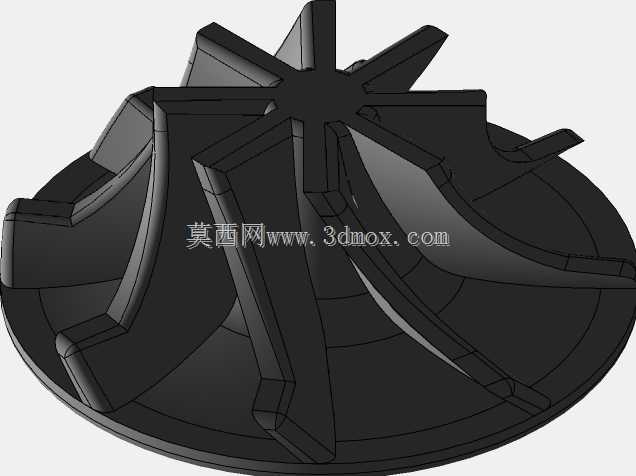

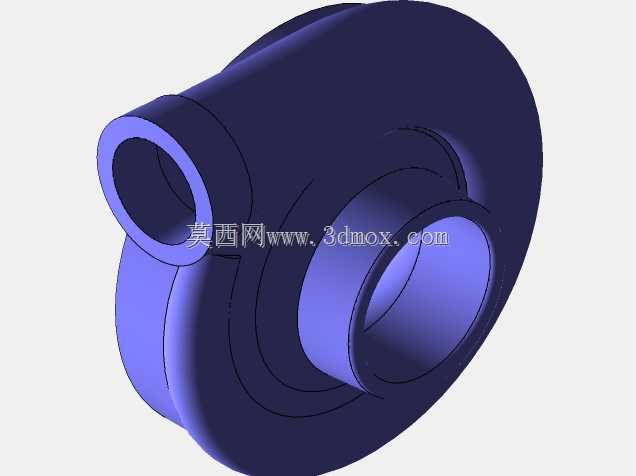

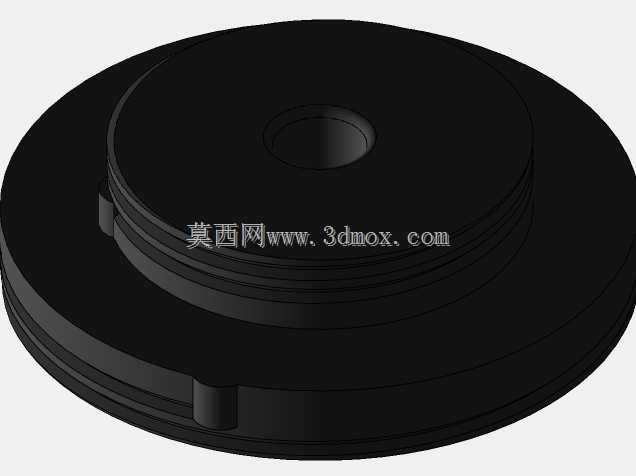

　　在功能特性上，结构保留了径流式涡轮的核心气动特征，涡轮端的蜗壳流道采用等截面渐变设计，气流从径向进入叶轮后沿轴向流出，推动叶轮旋转的同时将动能传递给同轴的压气机端叶轮；压气机端的蜗壳则采用扩压流道设计，将叶轮甩出的高速气流减速增压，最终从出口段输出带压气体。中间的密封隔段设计了环形挡边结构，既可以作为两个叶轮的轴向定位基准，也能减少两端气流的串流问题，避免压气机端的高压气体向涡轮端泄漏影响增压效率；主轴与两个叶轮的连接采用了D型截面配合，相比圆形截面的轴孔配合，能传递更大的扭矩，避免高速旋转时叶轮与主轴出现相对滑动，打印完成后仅需简单清理轴孔的飞边就能完成装配，不需要额外的粘接或者紧固件固定。

　　关于安装边界与尺寸适配，整套结构的最大外轮廓集中在上下两个蜗壳的圆形段，径向最大尺寸控制在常见桌面级3D打印机120mm见方的成型范围内，轴向总长度也控制在100mm以内，不需要大尺寸打印设备就能完成全套零件的制作。安装时可以在压气机蜗壳的端面预留三个均布的M3螺丝孔位，直接固定在小型安装支架上，也可以利用蜗壳外侧的弧形面搭配管卡进行固定，适配不同的安装场景。需要注意的是，打印前需要根据所使用的打印材料收缩率对模型进行缩放补偿，比如使用PLA材料时可以将模型整体放大0.2%-0.3%，抵消材料冷却后的收缩量，保证轴孔配合的间隙处于合理范围，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大出现气流泄漏或者叶轮晃动的问题。

　　在实际测试的适配场景中，这套结构搭配每分钟10L流量的微型气泵驱动涡轮端时，压气机端可以输出比驱动气压高30%左右的增压气体，足够驱动小型气动气缸、或者为小型气动模型提供动力；如果作为教学模型使用，还可以将蜗壳采用透明光敏树脂打印，直观观察内部叶轮的旋转状态与气流的流动轨迹，相比平面的原理图更有实操参考价值。结构的分体设计也方便后续的迭代修改，比如需要调整增压比时，只需要单独更换叶轮或者修改蜗壳的流道截面参数，不需要重新制作整套模型，大幅降低了迭代测试的成本。
