立式单缸往复式空气压缩机组结构模型

　　该模型还原的是小型立式往复式空气压缩机的完整结构，这类设备在工业现场的应用场景覆盖范围极广，从车间零散气动工具的动力供给、小型自动化产线的气动执行元件气源，到实验室气动测试回路的稳压气源供给，都能见到同结构机型的身影。不同于大型工业压缩机组的集成撬装设计，这类小型单缸机型主打紧凑安装与灵活部署，不需要专门的设备基础，普通钢制工作台面或者设备支架上就能完成固定，适配小空间内的气源布设需求。

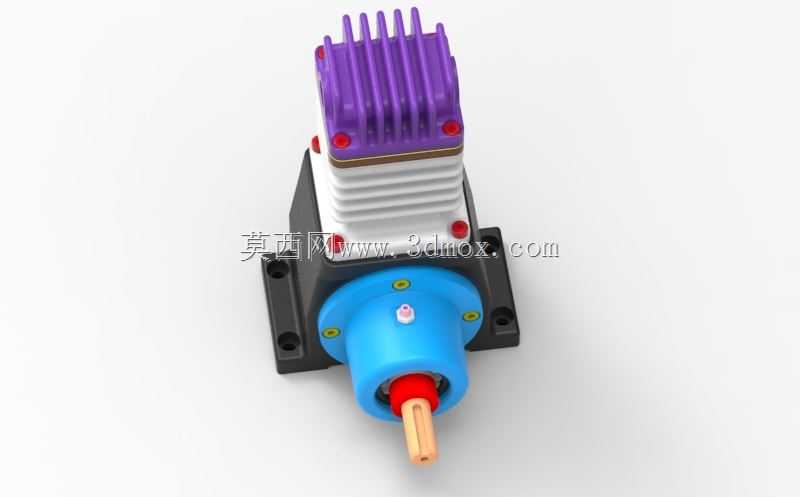

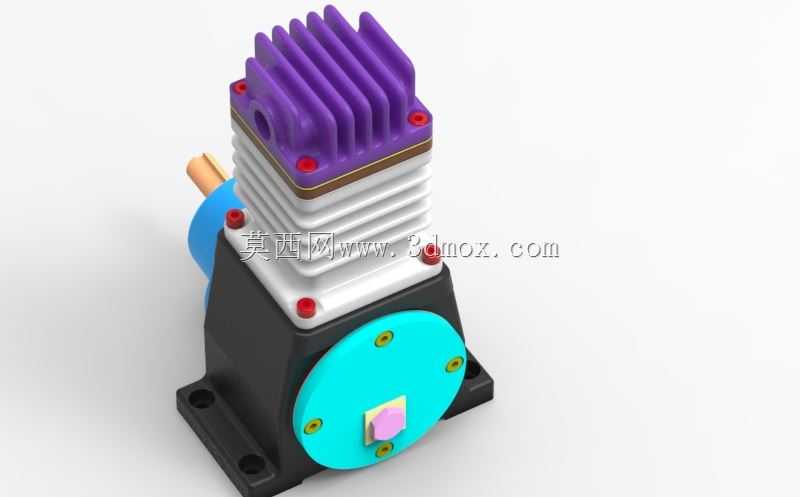

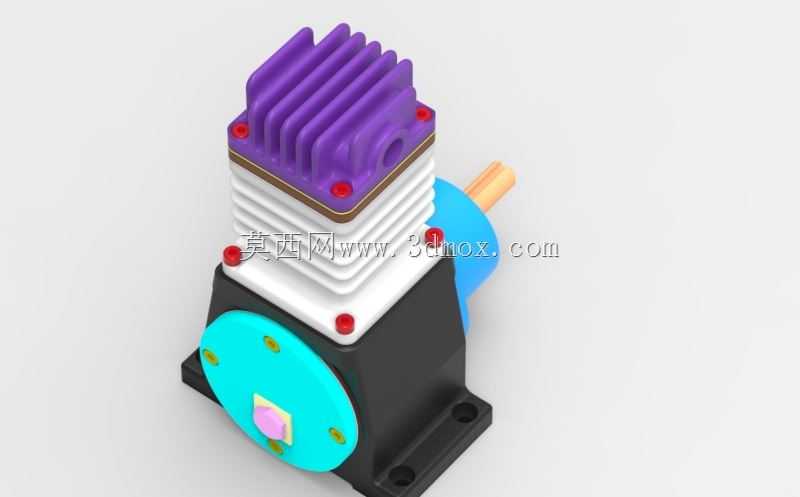

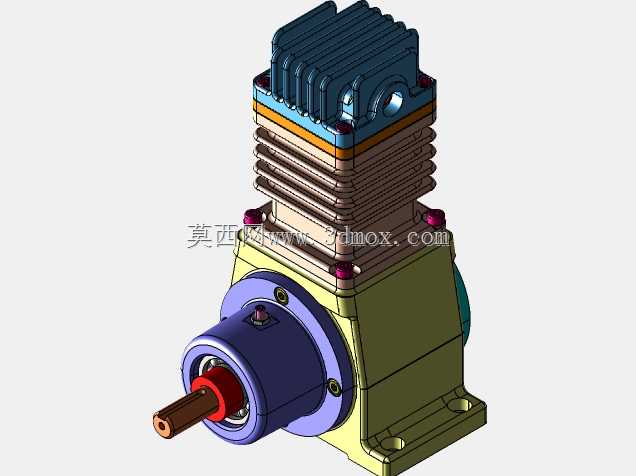

　　从结构设计逻辑来看，模型完整呈现了压缩端、传动端、动力连接端三个核心功能段的布局：最上方的紫色部件是气缸顶部的散热端盖，表面做了平行肋条状的散热鳍片设计，这部分的设计思路是匹配压缩过程中缸头产生的高温，通过增大与空气的接触面积强化自然散热效率，避免连续运行时缸内温度过高导致润滑失效、密封件老化加速；端盖与缸筒之间设置了棕色密封垫层，用来保证压缩腔的气密性，防止高压气体从结合面泄漏。中间段的银白色层叠结构是气缸的散热鳍片缸体，多层平行环状鳍片沿着缸体轴向排布，配合顶部端盖的散热结构形成完整的缸体散热体系，缸体与下部传动箱体之间通过螺栓紧固连接，结合面做了止口定位，保证缸筒轴线与传动机构的曲轴轴线保持垂直，避免运行过程中出现活塞偏磨的问题。

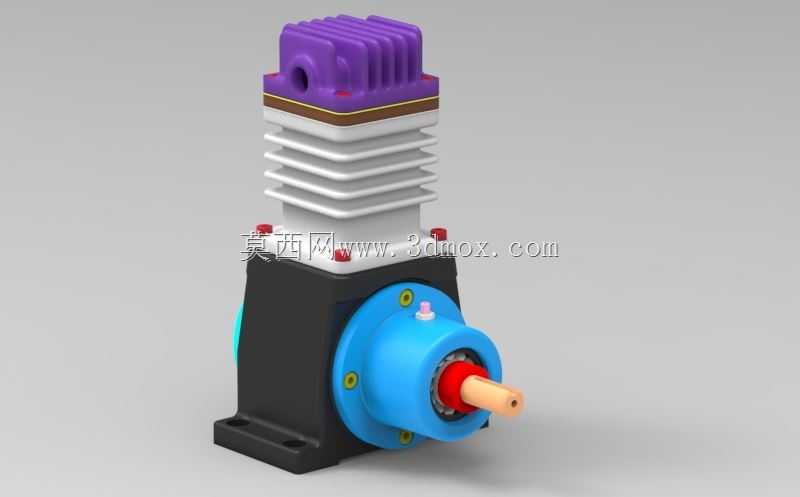

　　下部黑色结构是压缩机的曲轴传动箱体，箱体侧面预留了安装固定的支脚，支脚上开有两个贯通的螺栓安装孔，这部分是设备的安装基准面，安装时需要保证支脚底面与安装台面完全贴合，避免紧固螺栓后箱体产生形变，导致曲轴转动卡滞；箱体侧面伸出的蓝色部件是轴承端盖与动力输入连接座，端盖上通过三颗螺栓均匀紧固，用来密封箱体内部的润滑油腔，同时支撑曲轴的外伸端，伸出的浅米色轴头是动力输入接口，用来连接电机输出轴或者皮带轮，将外部动力输入到曲轴连杆机构，带动缸体内的活塞做往复运动，完成吸气、压缩、排气的工作循环。蓝色端盖上还设置了小型的油标或者注油口结构，用来日常检查箱体内润滑油的液位，保证传动部件的润滑状态。

　　从安装边界尺寸来看，这类小型单缸压缩机的整体轴向高度通常控制在200-300mm区间，底座安装孔的孔距按照机型功率不同通常在80-120mm之间，输入轴的轴径一般在10-15mm区间，选型搭配动力源的时候，需要保证电机的输出转速匹配压缩机的额定转速，通常这类小型机型的额定转速在1000-1500rpm区间，输入功率在0.5-1.5kW区间，输出排气压力可以达到0.7-0.8MPa，能够满足常规气动工具、小型气动元件的工作压力需求。

　　设计这类机型的三维结构时，首先要确定的是曲轴的偏心距与活塞行程的匹配关系，偏心距的大小直接决定活塞的往复行程，进而决定气缸的排气量；其次要保证缸筒内壁的圆柱度公差、活塞与缸筒的配合间隙，间隙过大会导致压缩效率下降，间隙过小则会在热态运行时出现活塞卡滞的问题；另外传动箱体的轴承孔同轴度是加工与装配的核心管控项，两端轴承孔的同轴度公差需要控制在0.02mm以内，否则会导致曲轴转动阻力过大，运行时出现异常振动与噪音。散热结构的设计上，鳍片的厚度与间距需要兼顾散热效率与铸造工艺性，鳍片过薄会导致铸造时充型困难，鳍片间距过小则容易积灰，长期运行后散热效率下降。

　　在实际设备维护场景中，这类结构的压缩机需要定期检查缸头密封垫的老化情况、传动箱内的润滑油油质、输入轴轴承的磨损量，同时定期清理散热鳍片缝隙间的积尘，保证散热风道通畅。模型完整还原了各个部件的装配关系，包括螺栓连接的点位、密封件的安装位置、运动部件的配合边界，能够作为同类型小型压缩机结构设计、教学演示、选型参考的直观三维参照，帮助设计人员快速理解往复式压缩机的核心结构组成与装配逻辑，减少前期结构方案梳理的时间成本。
