车载屋顶直爬式金属检修梯结构设计

　　在商用车、特种作业车辆的运维场景中，车顶区域的设备检修、货物整理、外观维护都需要稳定的登高辅助结构，这款直爬式金属检修梯就是针对这类场景开发的配套结构件。不同于民用建筑的固定爬梯，车载场景下的爬梯需要兼顾安装贴合度、踩踏稳定性、通行安全性以及行车过程中的抗振性能，不能直接套用建筑爬梯的设计参数。

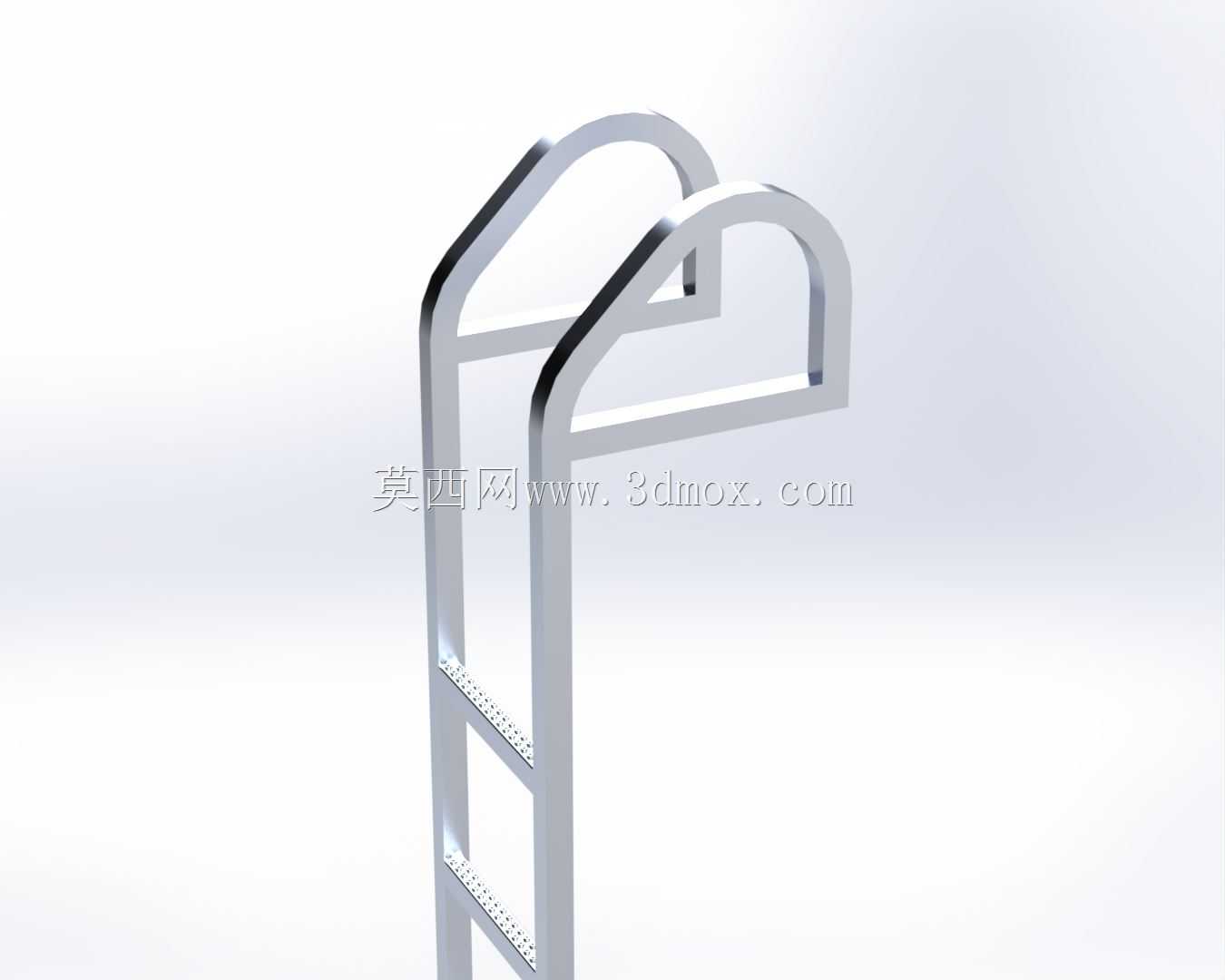

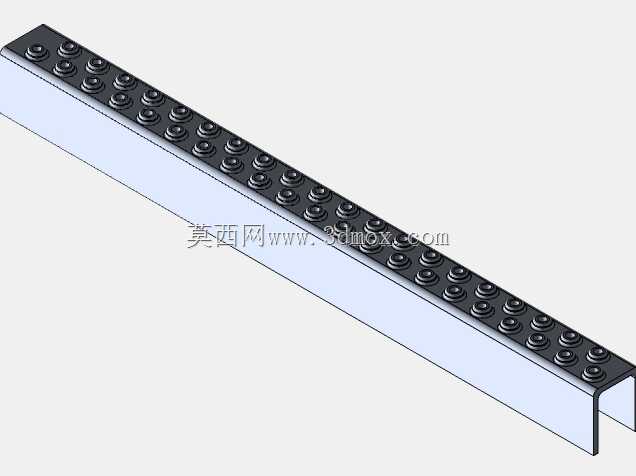

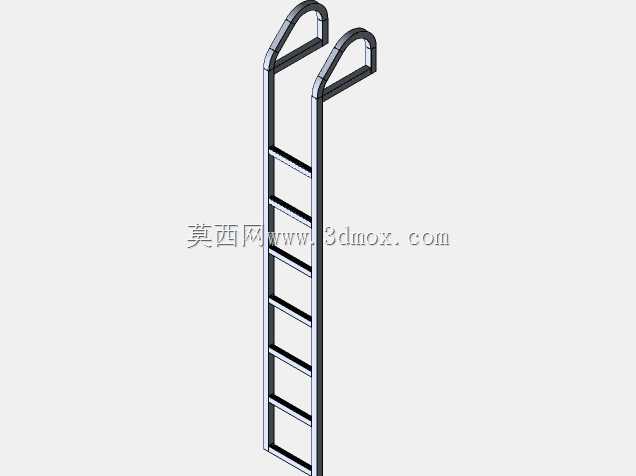

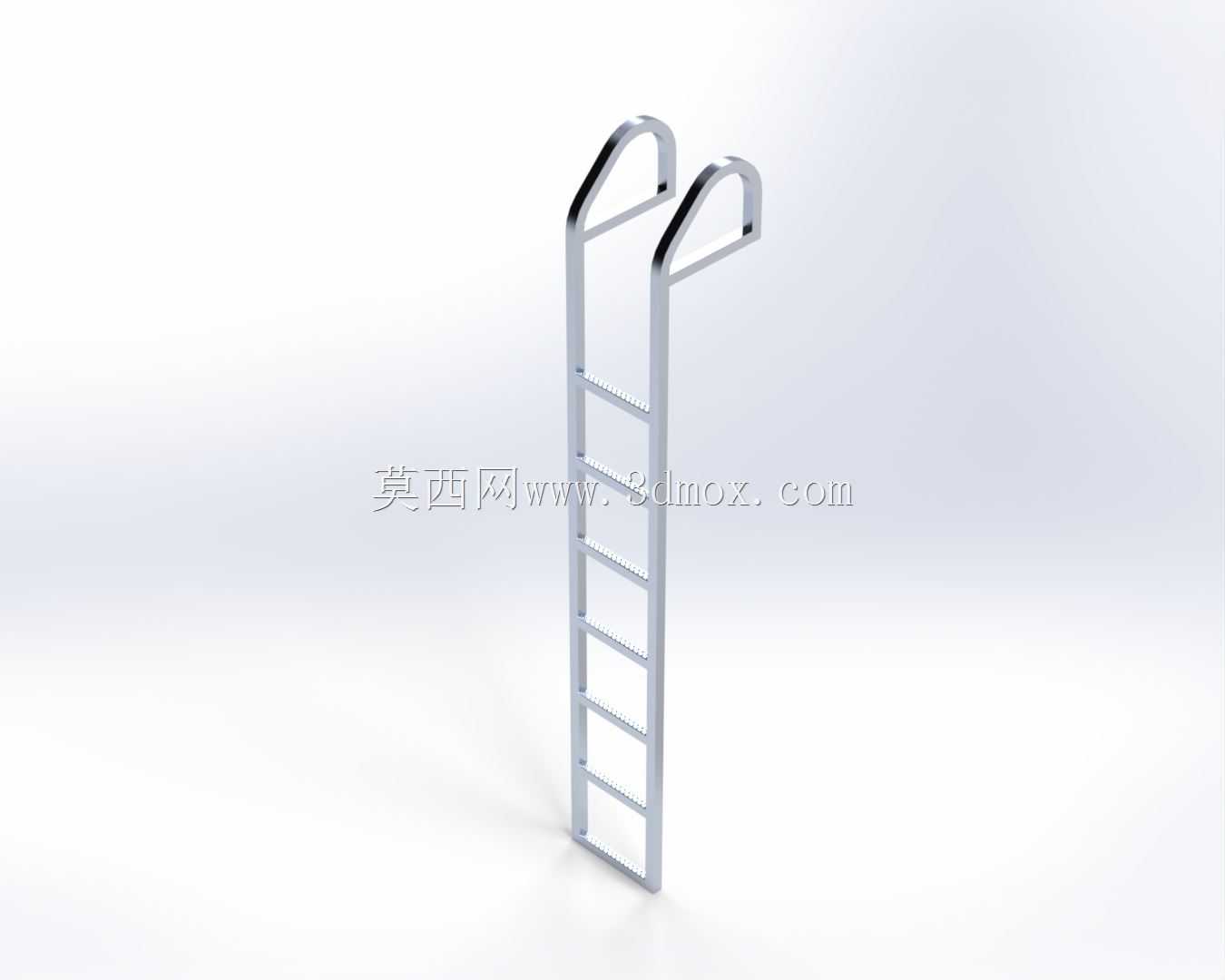

　　从实际使用需求出发，这款爬梯采用双侧竖梁加等距踏步的直梯结构，顶端设置向外弯折的U型扶手，当人员攀爬至梯段顶端时，扶手可以提供腰部以上的支撑点位，避免登顶时身体失去平衡，尤其是在车辆停放在略有坡度的场地时，顶端扶手的支撑作用会更加明显。踏步采用等间距排布，间距控制在成年人抬脚舒适的范围内，每根踏步都做了防滑处理，避免雨天或者鞋底沾有泥沙时出现打滑的情况。

　　设计过程中首先考虑的是安装边界的适配性，爬梯整体宽度控制在窄幅区间，既可以满足单人通行的需求，又不会过多占用车身侧面的安装空间，不会遮挡车身侧面的标识、灯具以及其他外挂部件。竖梁采用薄壁金属型材制作，在保证结构强度的前提下控制整体重量，避免给车身增加过多的额外负载，同时型材的截面做了圆角处理，没有尖锐的棱角，避免人员攀爬时刮蹭衣物或者磕碰受伤。

　　顶端的弯折段长度经过反复校核，刚好可以搭接到车顶边缘的加强梁位置，安装时可以通过螺栓或者焊接的方式与车身结构固定，固定点位分布在竖梁的上下两端以及顶端弯折处，多点位固定可以分散行车过程中的振动载荷，避免长期使用后出现连接松动的问题。梯身整体做了防腐处理，可以适应户外露天停放的环境，耐受雨水、扬尘以及温差变化带来的腐蚀影响，延长结构的使用寿命。

　　从功能特性来看，这款爬梯没有多余的活动部件，整体为刚性焊接结构，日常使用过程中不需要额外的维护，只需要定期检查固定点位的紧固情况即可。踏步的承重能力按照单人作业加随身工具的总重量设计，留有足够的安全余量，即使作业人员携带较重的检修工具攀爬，也不会出现踏步变形的情况。双侧竖梁的高度从安装基面一直延伸到顶端扶手位置，人员攀爬全程都有侧面的结构可以抓扶，不需要额外寻找支撑点。

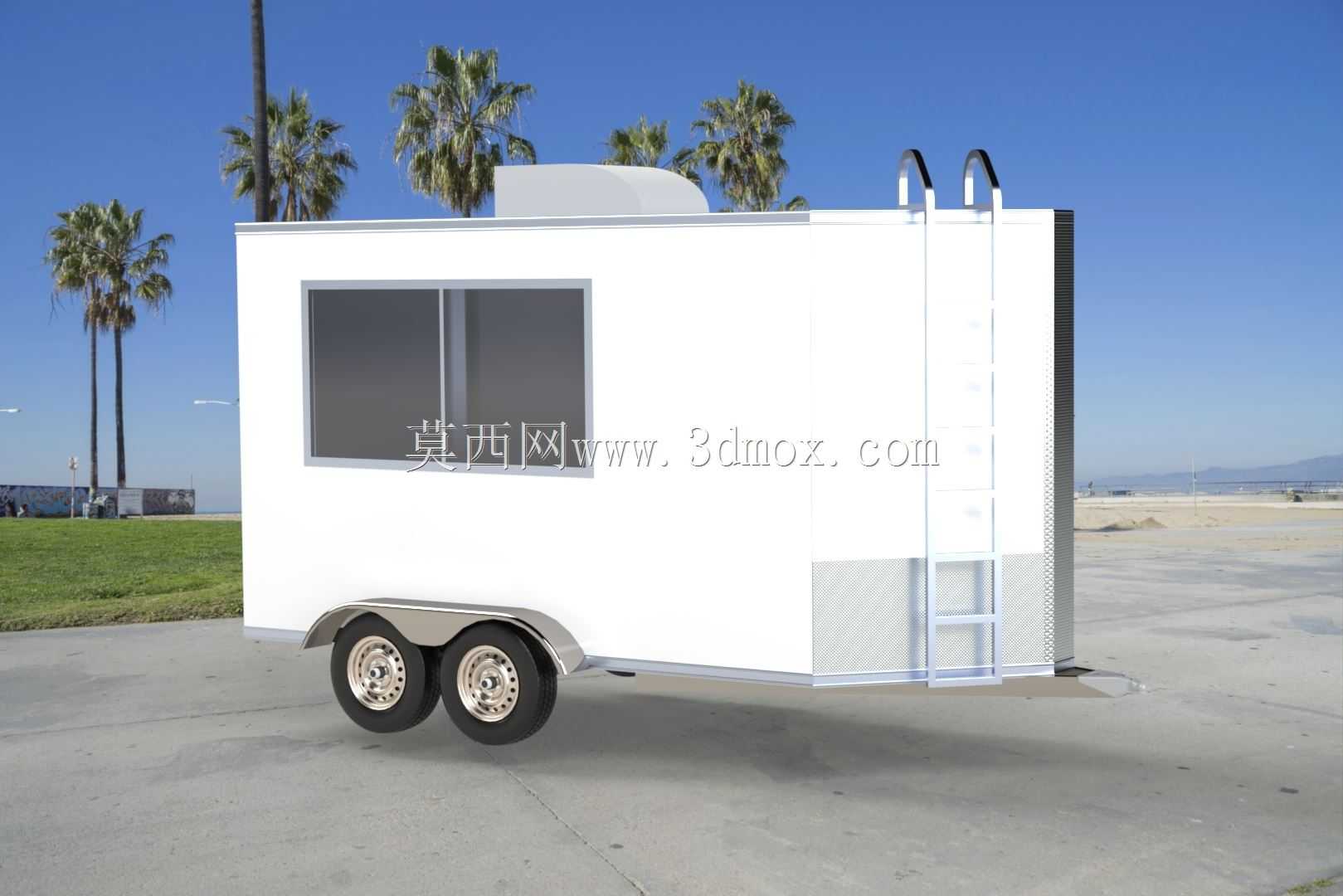

　　在实际选型适配时，需要注意核对车身侧面的安装基面平整度，如果安装面有凸起或者凹陷，需要提前制作适配的安装垫块，保证竖梁与安装面完全贴合，避免固定后出现梯身扭曲的情况。同时要确认爬梯安装位置与车门、油箱加注口、侧方工具箱等部件的距离，保证爬梯安装后不会影响这些部件的正常开启与使用。对于需要经常在车顶作业的物流车辆、工程作业车辆、旅居车辆来说，这种固定式直爬梯比临时搭设的登高梯更加安全可靠，不需要每次使用时都进行搬运和固定，随用随爬，能够大幅提升车顶作业的效率。

　　建模过程中对每一处连接位置都做了焊缝示意，踏步与竖梁的连接采用满焊处理，保证连接强度，顶端扶手与竖梁的连接位置做了圆弧过渡，既可以提升结构强度，又能避免应力集中导致的断裂问题。整体结构没有复杂的曲面，加工工艺性好，常规的金属切割、折弯、焊接设备就可以完成制作，不需要特殊的加工工装，适合小批量定制生产。
