卧式工业承压储存罐体结构设计

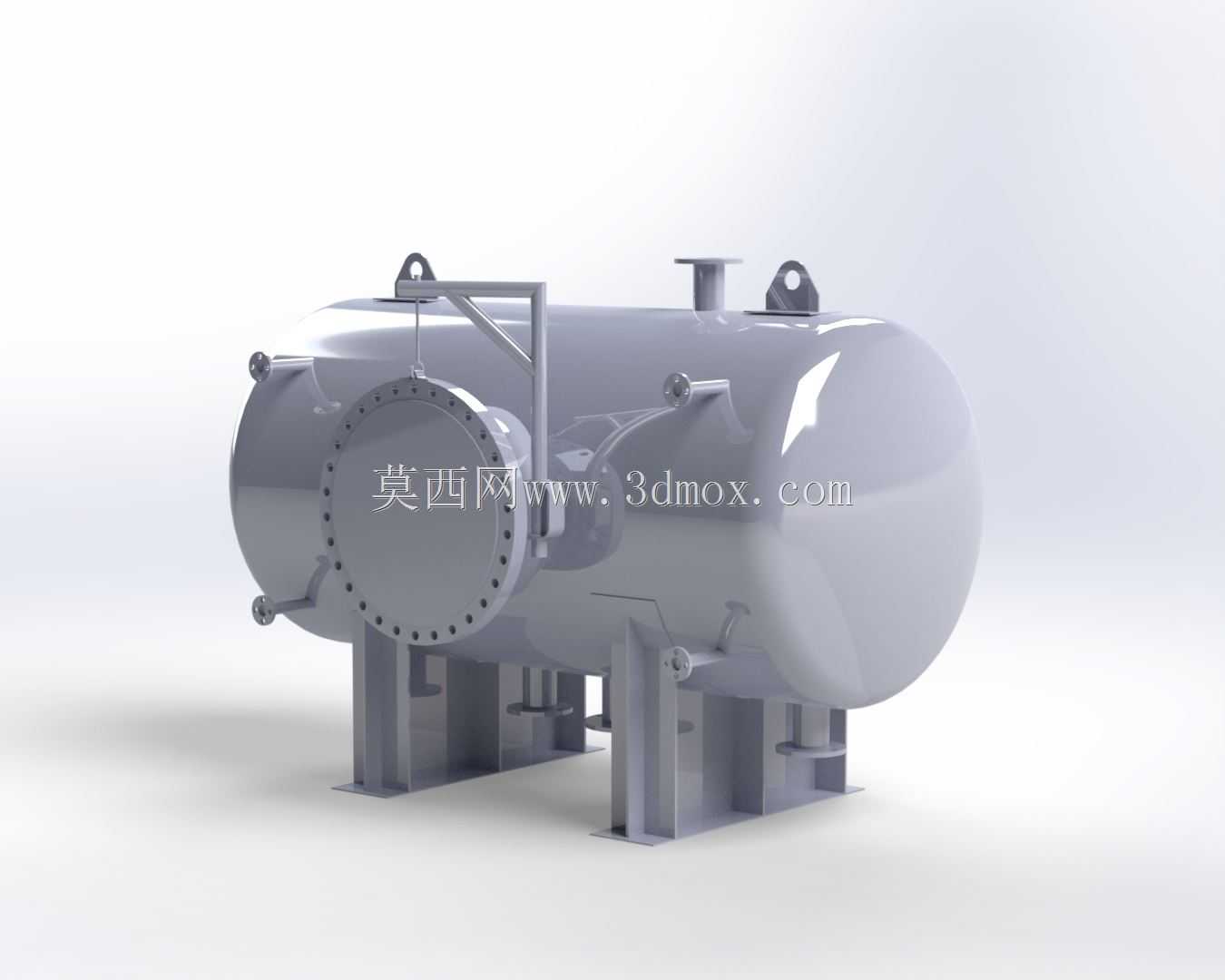

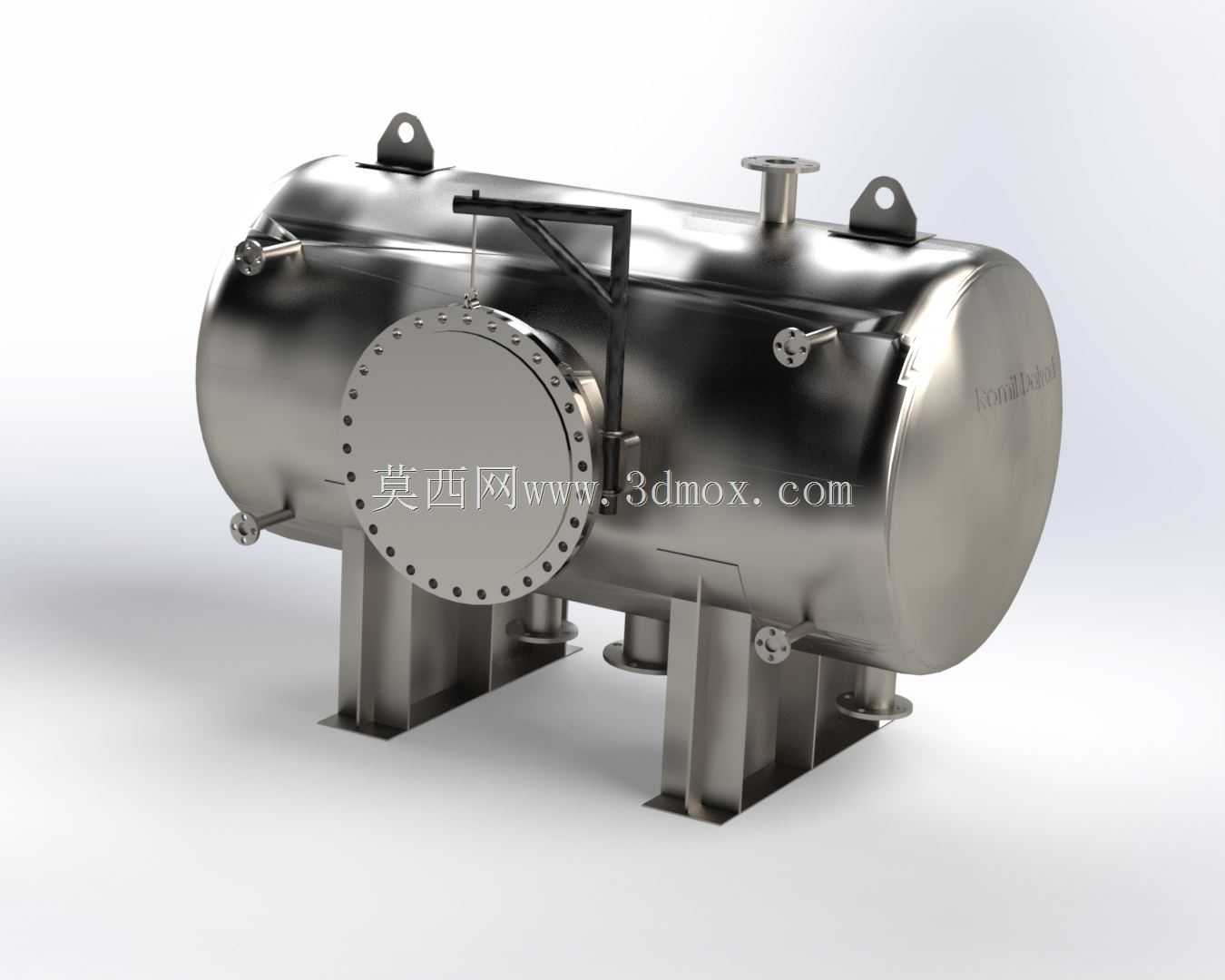

　　在化工、能源、食品加工及油气储运领域，卧式承压储存罐体是工艺链路中承担介质缓冲、暂存、相态分离功能的核心静设备，其结构合理性直接决定整套生产装置的运行稳定性与本质安全水平。该罐体采用卧式单腔筒体结构，主体由圆柱形承压筒身、两端标准椭圆封头、鞍式支座、人孔组件、工艺接管、吊耳及顶部操作平台支架构成，整体结构完全符合承压设备的常规设计逻辑，可直接用于同类型设备的结构参考、方案选型或三维装配校核。

　　从实际应用场景来看，这类罐体常布置在生产装置的原料预处理段、中间产物暂存区或成品储运单元，可用于储存带压的液态介质、饱和蒸汽冷凝液、低压气相物料，部分经过内件改造的同结构罐体也可作为气液分离罐、缓冲罐使用，适配0.1-1.6MPa的常规中低压工况，安装时多采用混凝土基础预埋地脚螺栓的方式固定，两个鞍式支座分别布置在筒体长度方向的1/4与3/4位置，其中一端设置为滑动支座，预留筒体受热膨胀的位移余量，避免热应力作用下焊缝开裂。

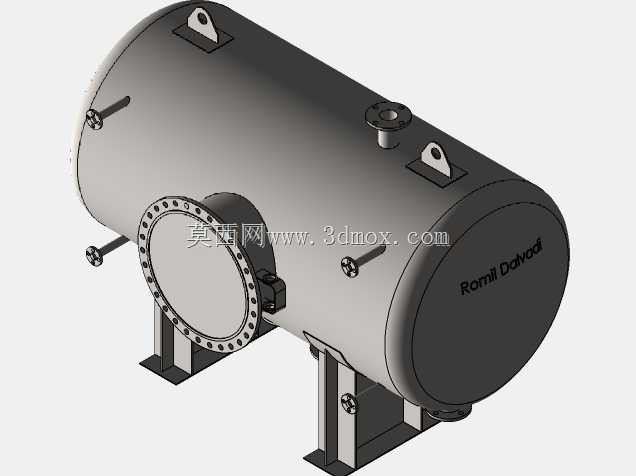

　　设计思路上，该结构优先考虑承压稳定性与运维便利性：筒身采用等壁厚卷制焊接结构，两端椭圆封头的曲面曲率经过优化，可均匀分散内部介质压力带来的环向与轴向应力，相比平盖封头大幅降低壁厚需求，减少设备整体重量；筒体端部设置大直径回转盖人孔，人孔法兰采用带颈对焊结构，配套螺栓均布排布，可满足检修人员进出罐体内部清理、检查内件的需求，人孔旁设置的操作爬梯与顶部护栏支架，可直接配套现场操作平台安装，方便日常巡检时操作顶部阀门、查看仪表数据。

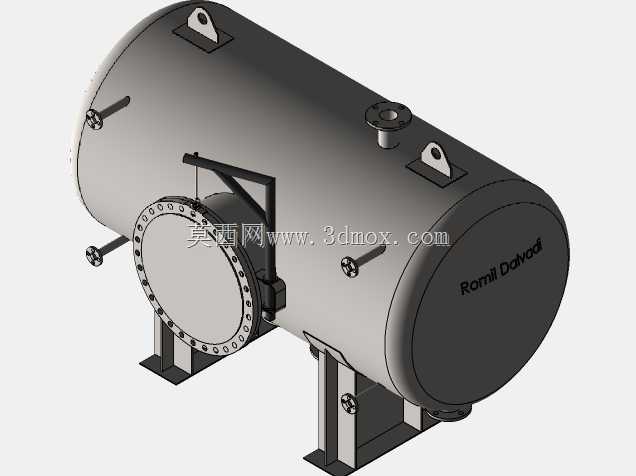

　　外形与安装边界方面，该罐体的长径比控制在3:1左右，属于卧式储罐的常规比例区间，既保证足够的储存容积，又避免长径比过大带来的筒体挠度超标问题；筒体顶部设置的多个接管分别对应进料、出料、排气、安全阀安装、仪表检测等不同工艺接口，接口法兰均采用标准压力等级匹配，可直接与现场工艺管道对接；底部鞍式支座的底板预留长条形螺栓孔，适配现场基础施工的尺寸误差，支座与筒体接触位置设置弧形垫板，分散支座对筒壁的局部压应力，避免局部应力集中导致的筒体变形；筒体顶部对称布置的板式吊耳，可满足设备整体吊装的受力需求，吊耳位置经过重心校核，吊装时可保证罐体保持水平姿态，方便就位安装。

　　结构细节上，所有接管与筒体的连接位置均采用全焊透结构，焊缝位置预留足够的无损检测操作空间，人孔密封面采用突面结构，适配常用的非金属垫片密封，可满足多数常规介质的密封需求；筒体底部设置的排污口位于筒体最低位置，可在检修时完全排空罐内残留介质，避免积液腐蚀罐壁；整体结构未设置复杂内件，属于通用型承压储存罐体结构，建模时所有配合面均按照实际装配公差预留间隙，法兰螺栓孔的位置度、支座安装面的平面度都符合实际加工要求，可直接导入工程软件进行应力校核、管道布置碰撞检查，也可作为同类型设备方案设计的基础模板，根据实际工艺需求调整容积、压力等级、接管方位等参数，快速生成适配具体项目的设备模型。
