在常规工业传动场景里,这类卧式安装的电动机是产线动力单元的核心配置,从输送辊道驱动、小型泵组动力输入到风机、轻工机械的动力源,都能见到同结构电机的应用。做这个三维结构的时候,最先要敲定的是安装边界的匹配性,底脚安装孔的孔距、中心高尺寸完全遵循通用工业电机的安装规范,能直接适配市面上绝大多数标准机座的安装位,不用额外做安装支架的改型,这点在设备选型替换的时候尤其重要,很多现场老设备换电机,最头疼的就是安装尺寸对不上要重新加工底座,这个结构在设计阶段就把通用安装尺寸做了对齐,能大幅降低现场改造的工作量。

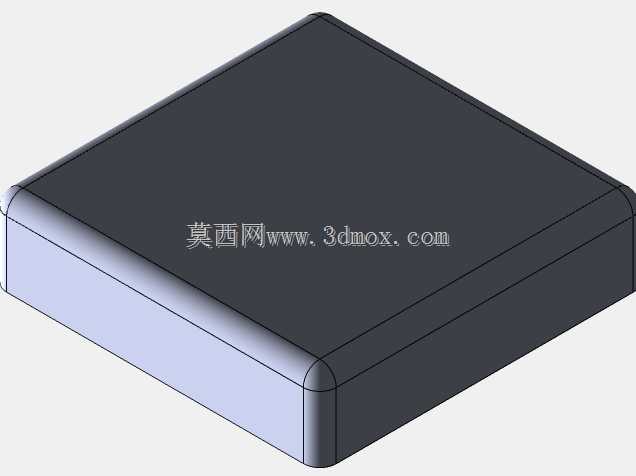

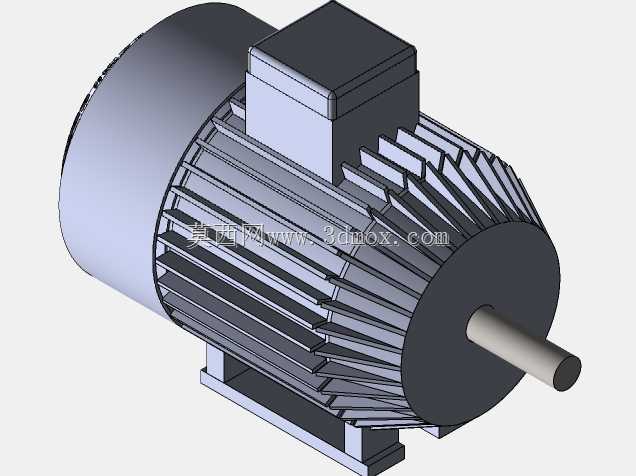

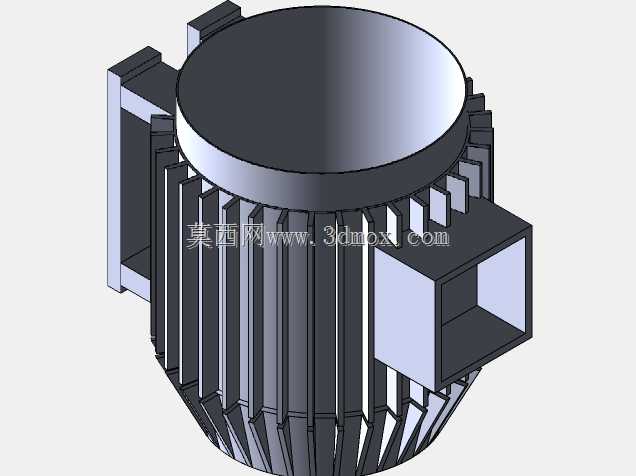

从结构组成来看,整个电机拆分下来就是定子组件、转子组件、前后端盖、机座、接线盒、散热风扇及风罩这几个核心部分。定子部分的铁芯与绕组的排布完全遵循成熟的异步电机结构逻辑,机座外表面的轴向散热筋不是随便做的装饰结构,每一条筋的高度、间距、排布角度都经过热传导路径的优化,电机运行时绕组产生的热量通过铁芯传导到机座,再通过这些散热筋增大和空气的接触面积,配合尾部风罩内的风扇形成轴向风道,能把运行温升控制在绝缘等级允许的范围内,避免长时间高负载运行出现绕组过热烧毁的问题。接线盒设置在机座顶部的位置,这个位置的选择是考虑现场布线的便利性,不管是左侧进线还是右侧进线,都能通过接线盒的预留敲落孔完成走线,不用额外弯折电缆,接线端子的排布间距也留足了安全爬电距离,符合低压电气设备的安全规范。
转子部分采用轴伸端输出的结构,输出轴的键槽尺寸匹配标准联轴器、皮带轮的安装规格,轴伸的长度也做了合理控制,既保证传动件安装后有足够的配合长度传递扭矩,又不会因为轴伸过长导致运行时出现挠度变形、振动超标的问题。前后端盖和机座的配合采用止口定位的结构,这种定位方式能保证定子和转子的同轴度,避免装配后出现定转子扫膛的问题,端盖上的轴承室尺寸公差按照精密配合要求设计,能给支撑轴承提供稳定的安装基准,减少轴承运行时的异常磨损,延长电机的整体使用寿命。

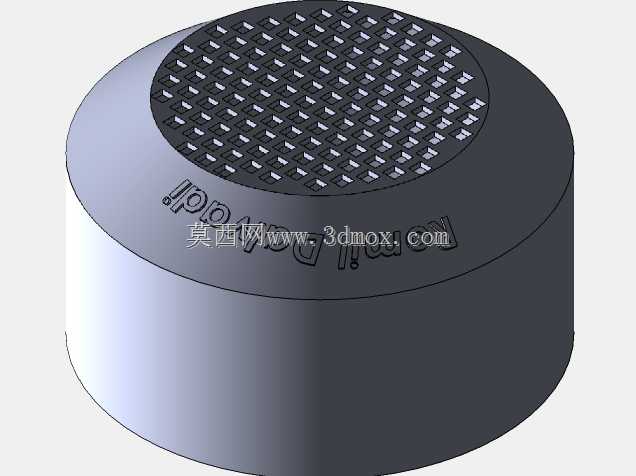

做三维建模的时候,没有把内部绕组的每一根漆包线都做出来,而是采用结构化的等效建模方式,既保留了定子组件的整体结构轮廓,能清晰展示各部件的装配关系,又不会因为模型过于细碎导致装配体打开卡顿,不管是用来做设备整体的装配干涉检查,还是做新员工的电机结构培训,或者是做产线布局的动力单元占位,这个模型的精度等级都完全够用。另外在外形细节上,风罩的通风孔采用阵列式排布,既保证通风量,又能防止外部异物进入风扇区域打坏扇叶,底脚的安装孔做了沉台设计,螺栓锁紧的时候能保证接触面贴合紧密,不会因为长期运行振动出现螺栓松动的问题。很多刚入行的结构工程师做电机选型配套的时候,经常会忽略电机尾部风罩的长度尺寸,导致电机安装后和后方的设备构件出现干涉,这个模型把所有外部轮廓的尺寸边界都做了准确还原,包括接线盒的凸起高度、吊环的安装位置、轴伸的突出长度,在做整体设备装配的时候,直接调用就能完成空间布局校验,不用再反复核对二维样本的尺寸参数,能减少很多设计阶段的低级错误。

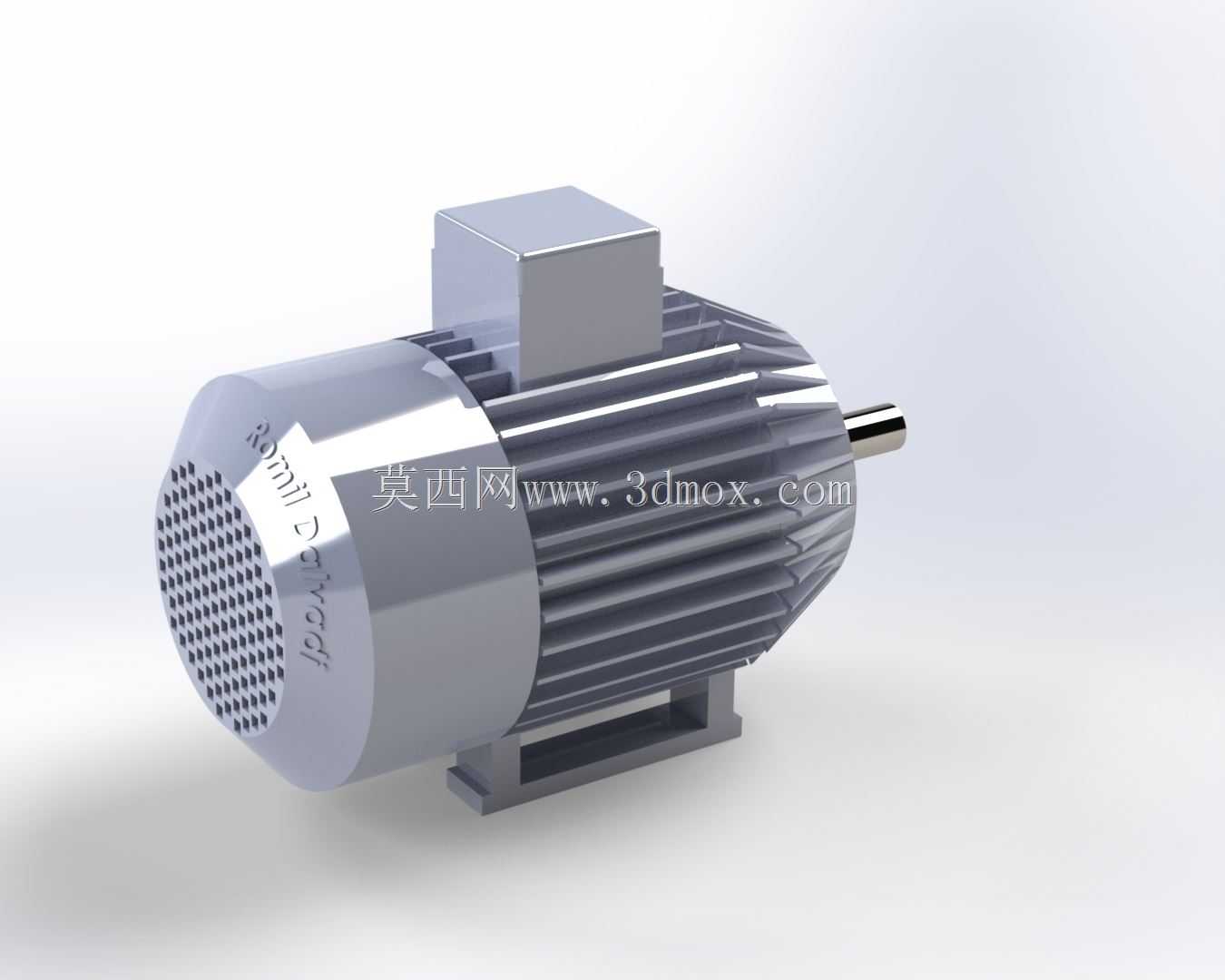

从实际应用的角度来说,这类电机的结构通用性极强,不同功率等级的同系列电机只是在铁芯长度、机座号上做调整,整体结构逻辑完全一致,掌握这个基础结构的建模逻辑,再做其他机座号的电机模型就能快速调整参数完成,不用从零开始搭建结构。另外在做可视化展示的时候,模型的材质区分也做了对应处理,机座的铸铁质感、散热筋的金属光泽、端盖的加工面质感、风罩的金属网孔效果都能清晰呈现,不管是做产品宣传渲染图,还是做设备的三维运维手册插图,都能直接调用,不用再重新做材质调整。
