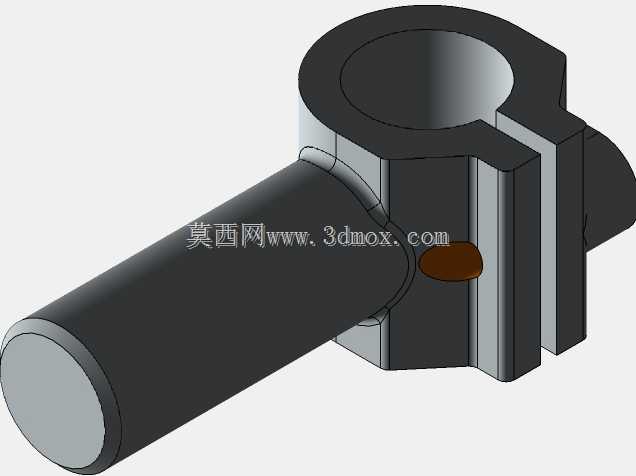

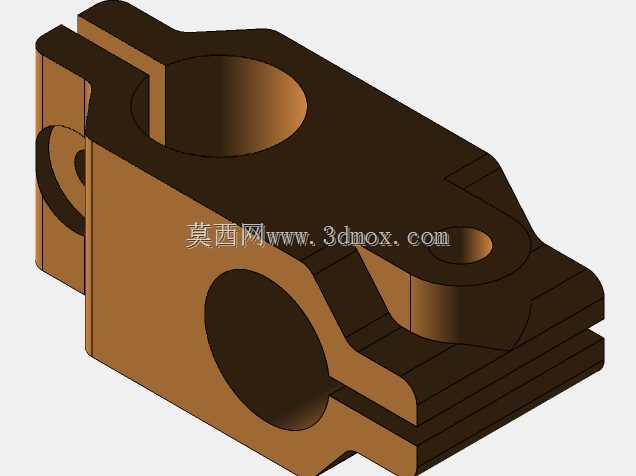

带鞍座直线运动滑台式机床结构

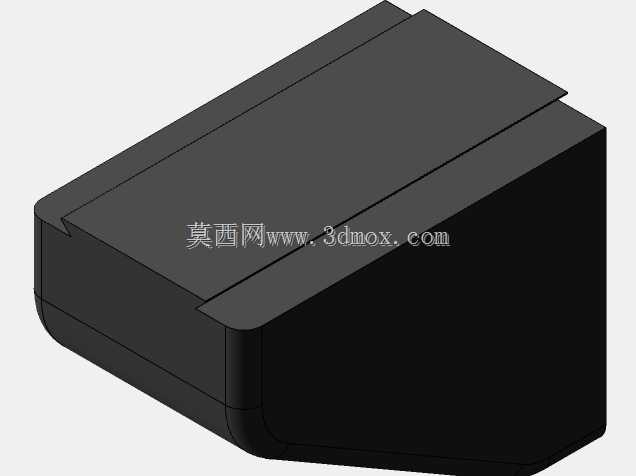

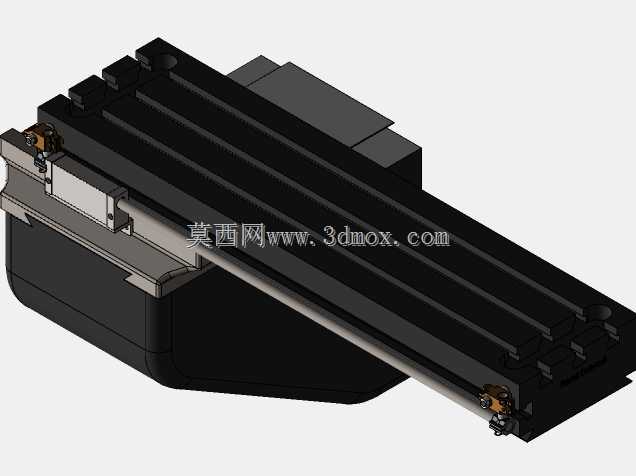

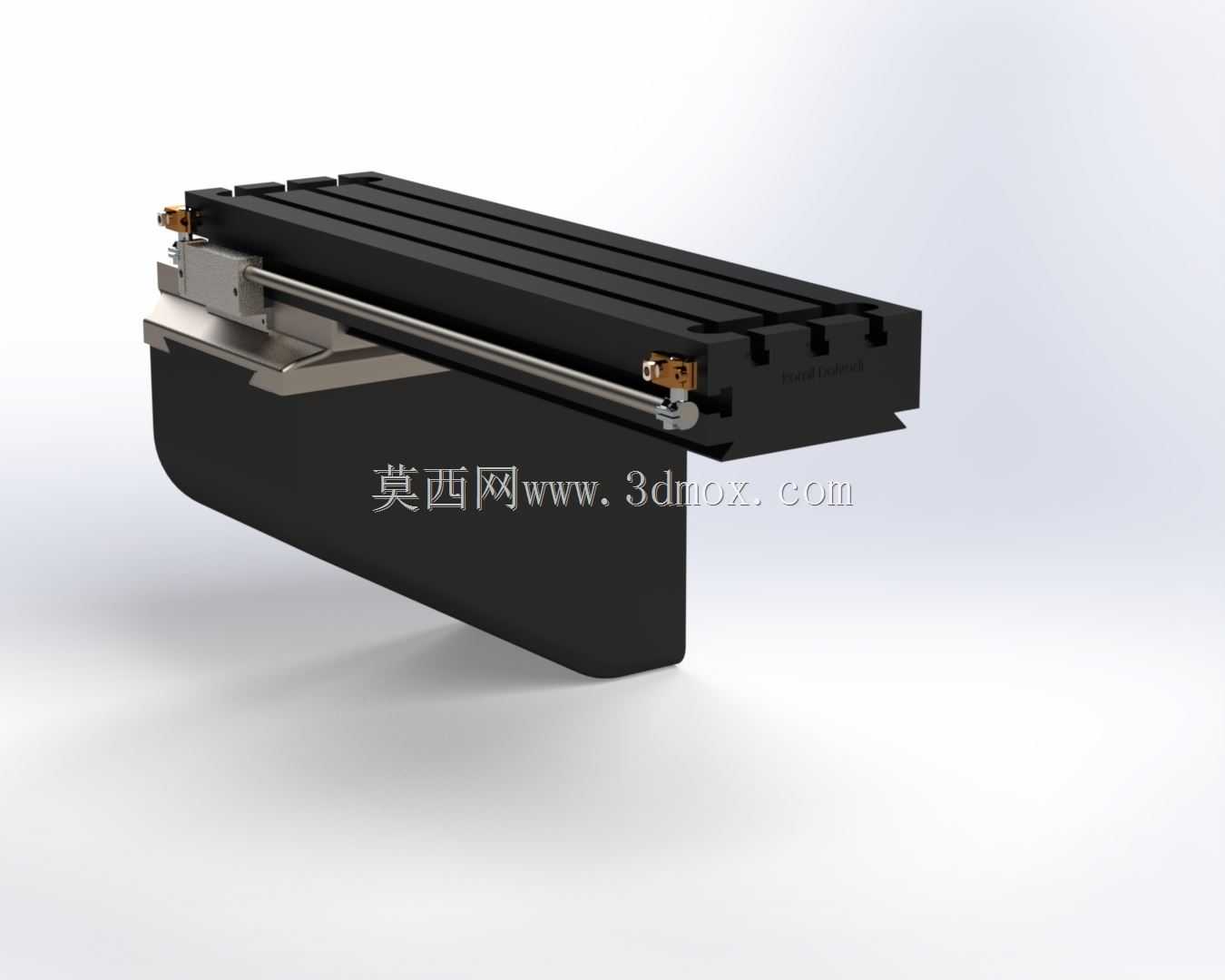

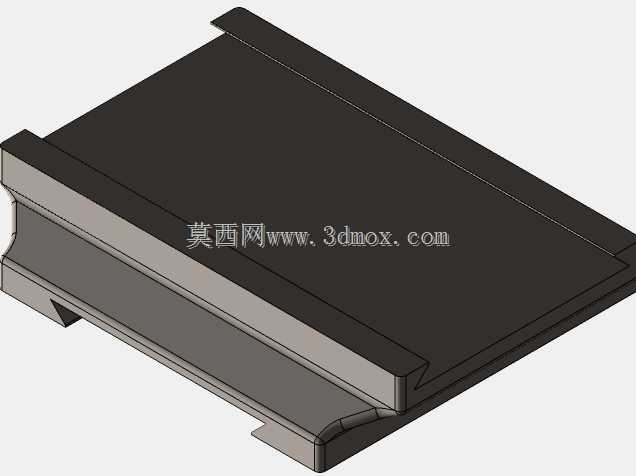

　　该结构为机床配套的带鞍座直线进给滑台组件，是金属切削机床、专用加工设备中实现工件或刀具直线位移的核心执行部件，常见于数控车床、卧式加工中心、专用组合机床的进给单元中，承担沿床身导轨方向的精准直线运动输出，直接决定加工过程中进给行程的定位精度与运动平稳性。从结构组成来看，该滑台采用下置鞍座的承托式布局，鞍座作为滑台与床身导轨的连接载体，下部与床身的滑动或滚动导轨副配合，上部承载滑台台面与安装的工装、工件或动力头，这种布局能够将滑台运动过程中的倾覆力矩分散到鞍座与床身的配合面上，相比悬臂式滑台结构具备更高的承载刚性，适合大切削负载的加工场景。滑台的驱动侧布置有滚珠丝杠传动副，丝杠两端采用固定-支撑的安装方式，

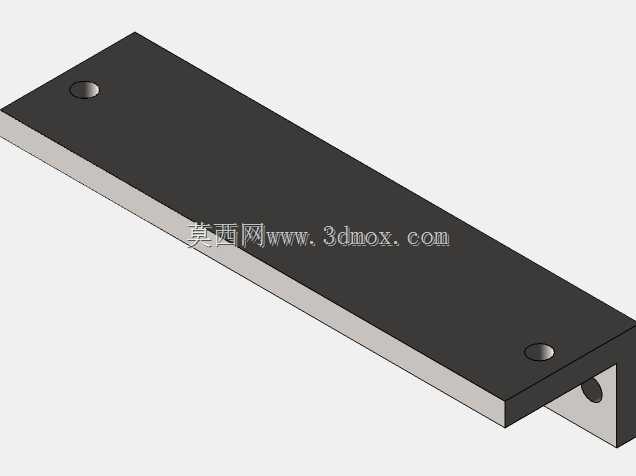

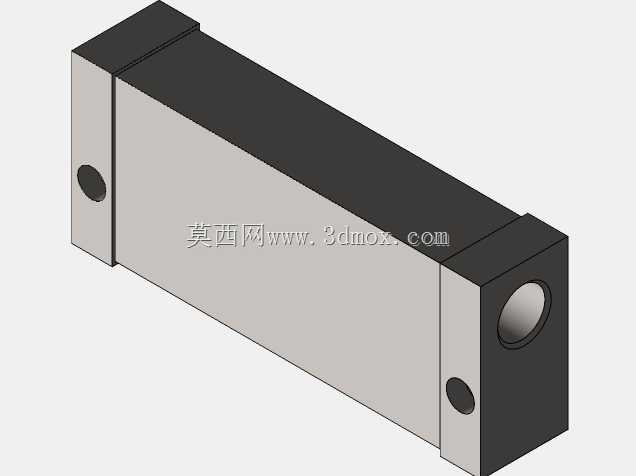

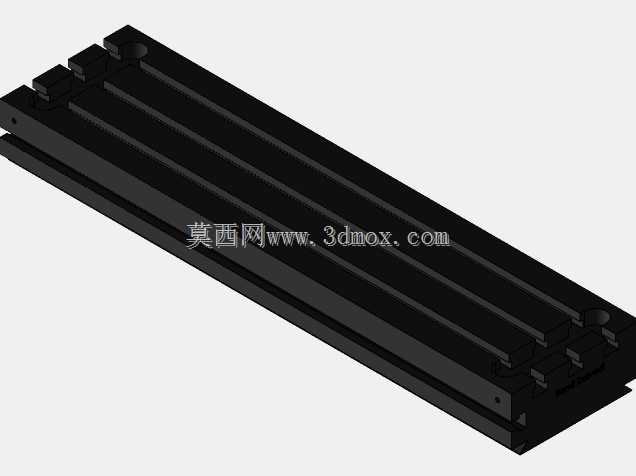

　　配合端部的轴承座组件抵消传动过程中的轴向窜动，丝杠螺母与滑台台面刚性连接，将伺服电机输出的旋转运动转化为滑台的直线进给运动，传动间隙可通过螺母预紧结构进行调整，保障反向进给时的定位精度。滑台台面采用T型槽结构设计，槽型尺寸与间距符合通用机床工装安装标准，可直接适配标准夹具、动力头、工件托盘的安装需求，无需额外加工转接板，减少现场安装的适配工作量。滑台两侧布置有可调式行程限位挡块，可根据实际加工行程需求调整挡块位置，配合设备的硬限位开关实现超程保护，避免进给超程导致的传动部件碰撞损坏。鞍座与床身导轨的配合面采用刮研工艺适配，配合面的平面度与接触精度满足机床装配的几何精度要求，滑动配合形式下会在配合面开设润滑油槽，

　　接入机床的集中润滑系统，运动过程中持续供给润滑油降低摩擦阻力，减少导轨面的磨损；若采用滚动直线导轨副配合，则会在滑块位置预留润滑脂注油口，定期补充润滑脂保障滚动体的运行寿命。从安装边界来看，该滑台组件的安装基准为鞍座底部与床身导轨贴合的定位面，安装时需要先校准鞍座与床身导轨的平行度，保证滑台运动方向与机床主轴轴线的平行度或垂直度符合加工精度要求，滑台的总行程由丝杠长度与鞍座的配合长度决定，选型时需要结合加工所需的最大进给行程预留10%左右的安全行程，避免极限位置下丝杠螺母脱出轴承座的支撑范围。在实际应用场景中，这类滑台既可以作为通用机床的原厂配套进给部件，也可以用于老旧机床的数控化改造，替换原有的普通丝杠滑动进给结构，

　　提升进给运动的定位精度与快移速度；在专用组合机床的设计中，这类滑台还可以多台组合使用，实现十字方向的双向进给，完成复杂零件的多工序加工。设计过程中需要重点校核滑台在最大切削负载下的变形量，通过有限元分析验证鞍座与滑台台面的刚性，避免大切深进给时结构变形导致加工精度超差，同时需要核算丝杠的临界转速与额定动载荷，保证在最高快移速度下丝杠不会发生共振，额定寿命满足设备的设计使用周期。滑台的侧面预留有光栅尺安装位，对定位精度要求更高的应用场景可加装直线光栅尺实现全闭环位置反馈，消除丝杠传动间隙与热变形带来的定位误差，满足精密加工的精度要求。端部的电机安装座采用标准化接口设计，可适配不同规格的伺服电机或步进电机，根据进给速度与推力需求灵活选配驱动单元，无需重新加工安装法兰。
