带金色螺旋弹簧的车用阻尼减震构件

　　做了十几年机械结构设计，经手的减震类构件没有上百也有几十套，这次拆解建模的这款螺旋弹簧式阻尼减震器，是目前乘用车辆、非道路移动机械悬架系统里应用占比最高的结构形式之一。先从实际应用场景说起，这类减震构件最常出现在两轮机动车前后悬架、小型全地形车底盘、轻型电动代步车行走机构里，部分低速工业巡检机器人的行走轮组也会选用同结构的减震件，核心作用是抵消路面颠簸带来的垂直方向冲击，避免冲击载荷直接传递到车架主体，既提升驾乘或设备运行的平稳性，也能延长车架、车载元器件的疲劳寿命。

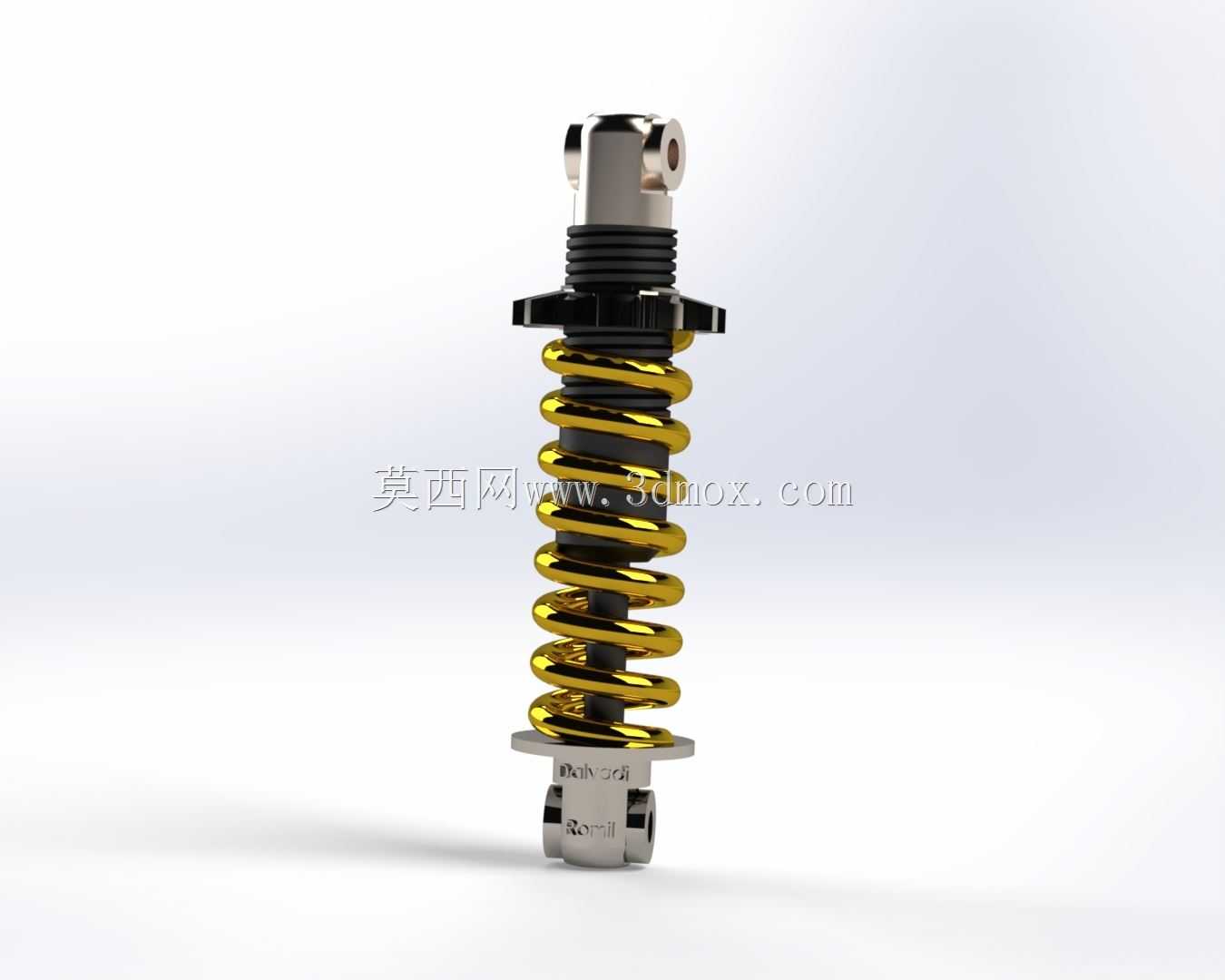

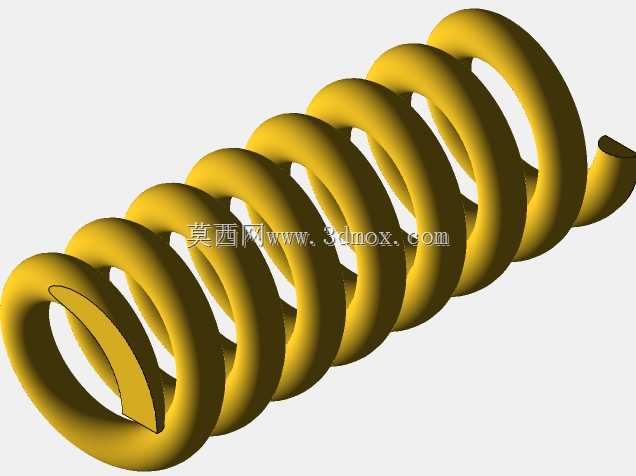

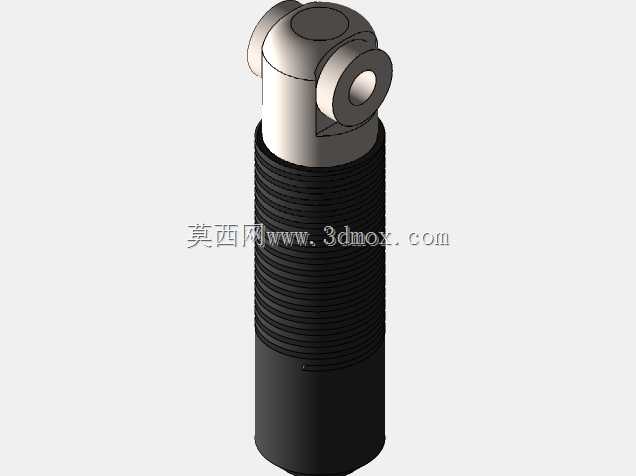

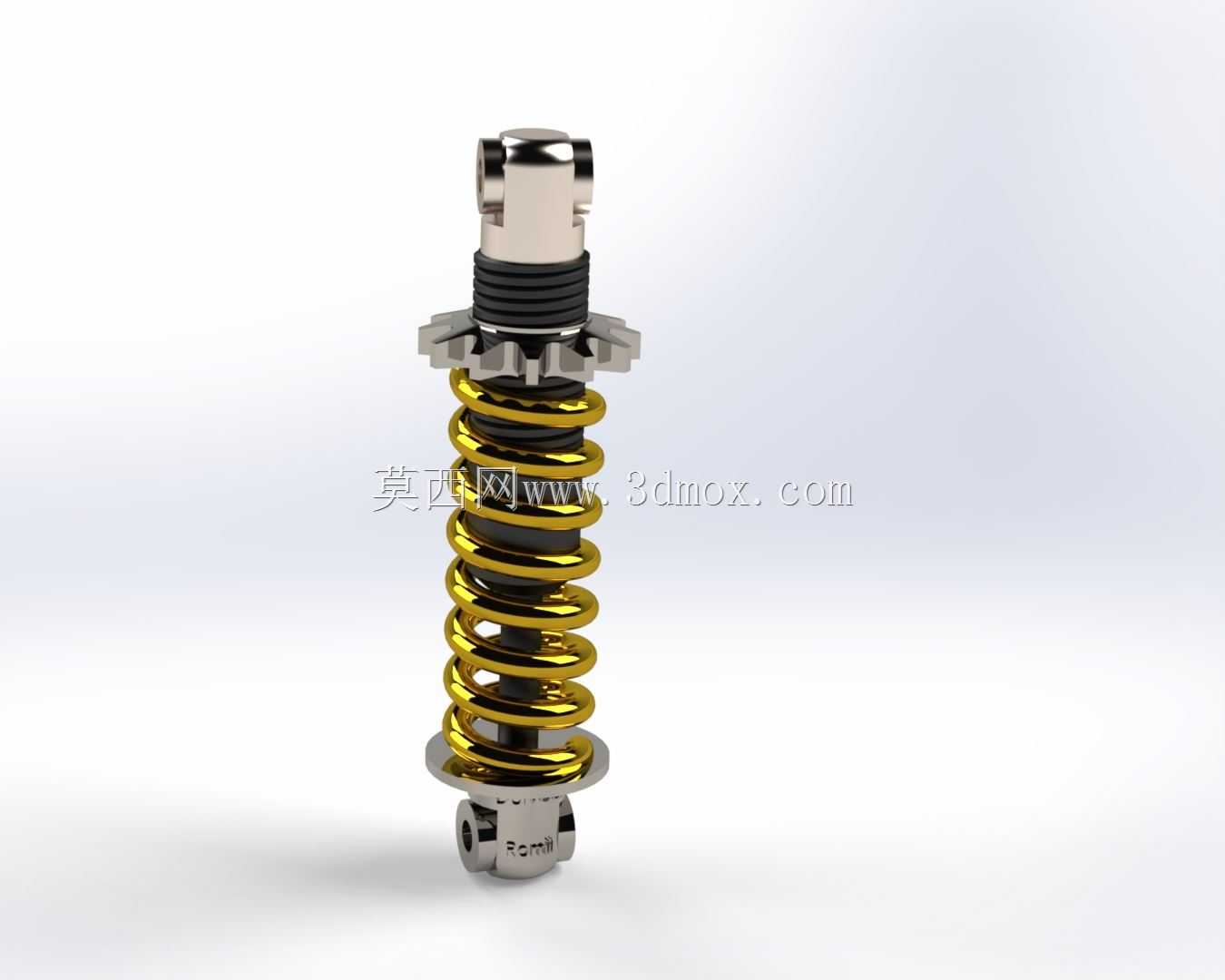

　　从功能特性上拆解，这款构件采用圆柱螺旋压缩弹簧与液压阻尼筒同轴集成的布局，外层的金色螺旋弹簧承担主要的承载与冲击缓冲作用，弹簧刚度经过匹配调校，能够在承受额定垂向载荷时保持合理的静扰度，避免车辆或设备在空载状态下悬架刚度过硬、满载状态下弹簧压并失效；内嵌的阻尼筒则负责耗散弹簧往复伸缩过程中蓄积的弹性势能，避免弹簧出现持续的余振，也就是行业里常说的“避震拉不住”的问题，阻尼阀系的匹配直接决定了减震器的滤震表现，建模时特意还原了阻尼筒上下端的铰接安装结构，上端的吊环与下端的连接头都采用了金属衬套嵌套的设计，能够在安装后允许小角度的摆转，适配悬架跳动过程中的角度变化，避免构件承受附加的弯曲载荷。

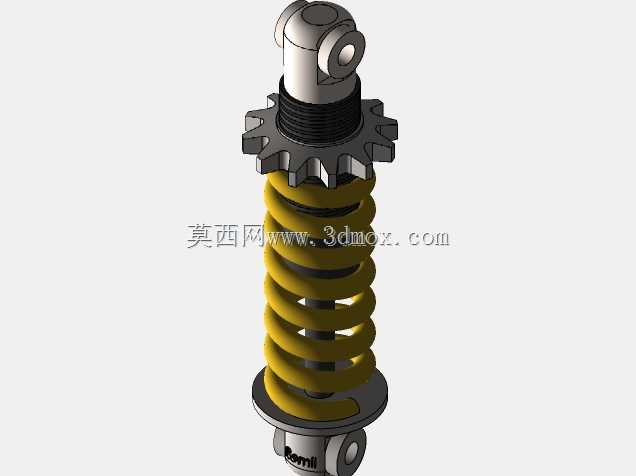

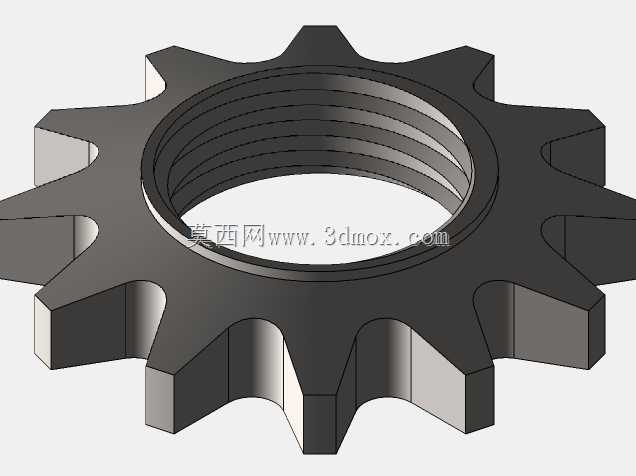

　　说到设计思路，这款减震器的结构布局完全围绕安装空间与受力特性做优化，弹簧上下端都设置了弹簧座，上端弹簧座集成了阻尼筒的防尘罩结构，能够阻挡泥沙、灰尘进入阻尼筒的活塞杆密封区域，延长密封件的使用寿命；下端弹簧座做了翻边限位结构，避免弹簧在大行程压缩过程中出现径向窜动，阻尼筒的活塞杆表面做了高光镀铬处理，建模时还原了表面的高光质感，对应实际加工中的硬铬镀层工艺，能够提升活塞杆表面硬度与耐磨性，降低密封件的磨损速率。

　　再讲外形尺寸与安装边界，这款减震器的整体安装距（即上下铰接点中心距）适配多数轻型代步车的悬架安装空间，弹簧的中径、线径、有效圈数都经过匹配计算，在保证承载能力的前提下控制了整体外径，避免悬架跳动过程中弹簧与周边的车架、轮组构件发生运动干涉；上下铰接点的孔径采用通用的标准尺寸，能够适配市面多数同规格的安装销轴，不需要额外做转接件设计，安装时只需要保证减震器的安装轴线与跳动行程方向保持同轴，避免偏载导致的活塞杆偏磨、弹簧受力不均断裂等问题。实际选型应用时，需要根据整车的簧下质量、额定载荷、预期的悬架动行程来匹配对应的弹簧刚度与阻尼系数，不能直接盲目套用同外观的构件，否则很容易出现悬架打底、滤震效果差、构件早期失效等问题。建模过程中对所有配合面都做了公差适配的还原，比如弹簧座与阻尼筒外筒的配合公差、活塞杆与导向套的配合间隙，都按照实际量产的工艺要求做了预留，能够直接用于后续的工程图导出、样机试制参考。
