带独立悬架结构的双座越野沙丘车

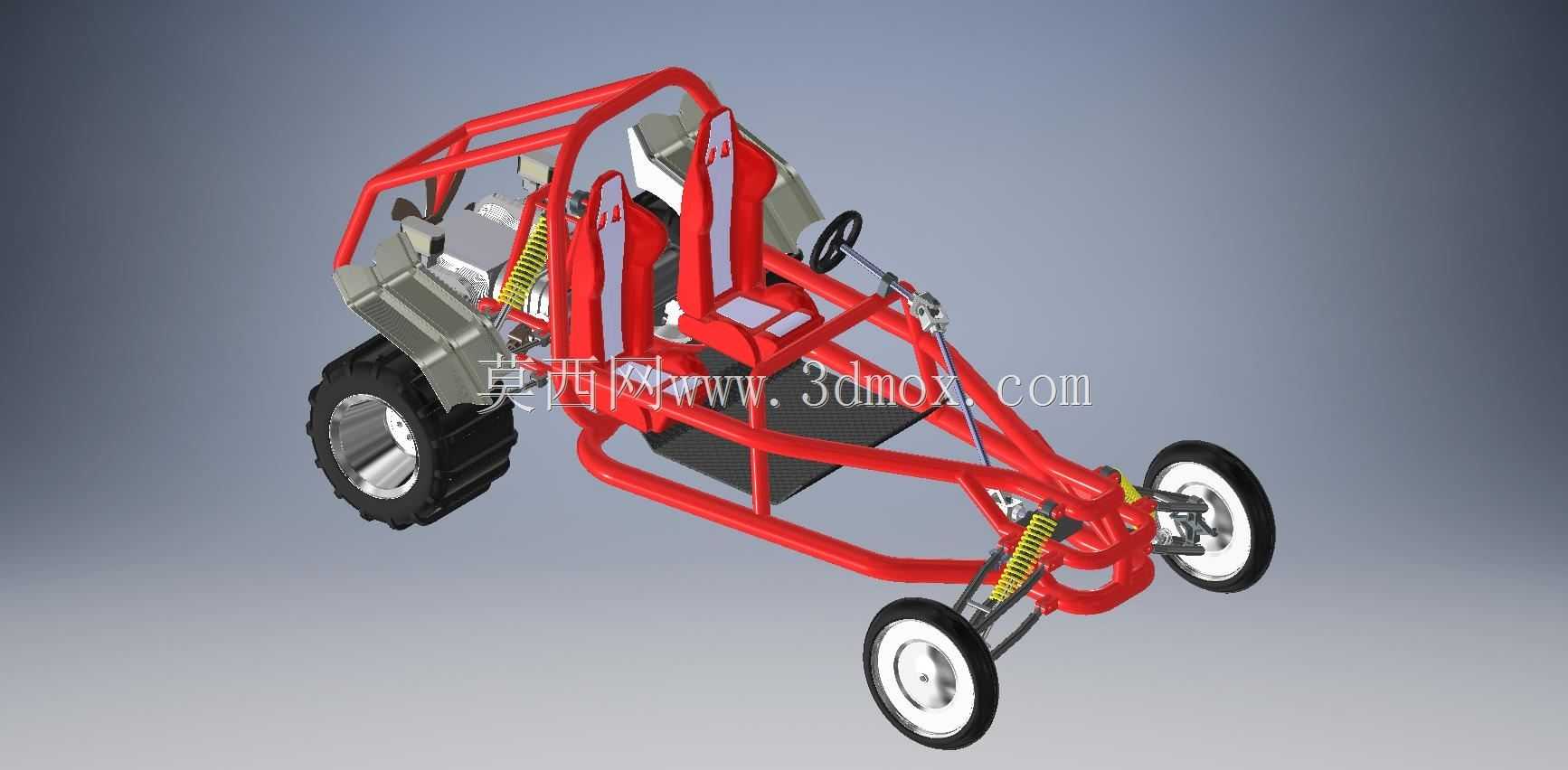

　　这款双座越野沙丘车的三维结构设计，核心面向沙漠、戈壁、滩涂等非铺装松软地形的休闲越野、户外作业通勤场景，区别于常规铺装路面乘用车辆，其结构设计全程围绕低附着复杂地形的通过性、抗冲击性展开。从实际使用场景来看，这类车辆常被用于沙漠景区观光体验、野外地质勘探短途通勤、户外越野运动赛事改装基底，不需要满足常规公路车辆的高速巡航风阻、NVH性能要求，所有结构优先级都向地形适应能力、结构抗冲击冗余倾斜。

　　功能特性层面，整车采用外露钢管桁架式车架结构，没有设计封闭式金属蒙皮外壳，一方面能大幅降低整车自重，减少松软地形下的行驶陷车风险，另一方面桁架结构的应力传递路径更直接，在承受飞坡落地冲击、路面颠簸交变载荷时，能将冲击力快速分散到整根车架管路上，避免局部应力集中导致的车架开裂。行走系统采用前窄后宽的轮距配置，前轮为小直径窄幅公路风格轮胎，负责转向导向，更小的转向节转动惯量能降低沙地转向时的操作阻力，后轮为大直径深花纹越野轮胎，更宽的胎面能增大与沙地的接触面积，降低接地比压，配合大颗粒胎纹在松散沙粒中获得足够抓地力，避免驱动轮打滑空转。

　　悬架结构是这款车型的设计核心，前后轮均采用独立双叉臂搭配螺旋弹簧减震器的配置，减震器安装角度做了倾斜优化，并非垂直于车架布置，这种设计能在车轮受到纵向冲击时，让减震器同时吸收竖直方向与纵向的冲击力，避免硬冲击直接传递到车架与驾乘人员位置。前悬架的上下叉臂长度做了差异化匹配，车轮上下跳动时的主销后倾、外倾角度变化控制在合理区间，保证沙地转向时轮胎接地面积始终处于最优状态，不会因为悬架压缩出现轮胎侧偏、抓地力骤降的问题。后悬架的减震器阻尼与弹簧刚度做了针对性匹配，因为后轮为驱动轮，同时承担整车大部分载荷，弹簧刚度比前悬架高15%左右，避免飞坡落地时悬架触底，同时减震器的阻尼行程更长，能吸收大起伏路面的连续颠簸。

　　座舱布局采用前后纵置双座设计，座椅为一体式桶型结构，能在车辆大角度侧倾、颠簸时给驾乘人员提供足够侧向支撑，座舱内没有多余的装饰覆盖件，转向机构采用简单的齿轮齿条直接连接转向节，没有设置多余的助力结构，一方面降低结构复杂度减少野外故障概率，另一方面在沙地行驶时能通过方向盘直接反馈路面抓地力变化，方便驾驶员实时调整操作力度。动力单元布置在后座后方的车架位置，采用后置后驱的布局形式，能让整车重心更靠近驱动轮，增大驱动轮的轴荷分配，提升松软地形下的驱动力传递效率，同时后置动力不会占用前部座舱空间，也能避免前轮转向结构与动力传动系统出现干涉，简化前舱的结构布置。

　　安装边界与尺寸匹配层面，整车车架采用统一规格的无缝钢管弯制焊接而成，所有管路连接节点都做了加强筋补焊处理，车架的整体宽度控制在1.6米以内，长度控制在2.8米左右，轴距设定为1.8米，短轴距设计能大幅缩小转弯半径，在狭窄的沙丘沟壑间能灵活转向，不会因为轴距过长出现托底、转弯卡滞的问题。车架底部设置了横向布置的防滑踏板安装位，踏板采用镂空钢板结构，既能承载驾乘人员的脚部重量，也能让溅入座舱的沙土直接漏出，不会在舱内堆积。车轮的跳动行程预留了200毫米以上的上下活动空间，悬架上下摆臂与车架的连接点都采用橡胶衬套铰接，能过滤行驶过程中的高频振动，避免金属硬连接带来的车架共振问题。转向拉杆的长度做了可调设计，后期维护时可以直接调整前轮前束参数，不需要拆解整个转向结构，适配不同磨损程度的轮胎与不同地形的行驶需求。燃油箱、冷却系统等附属部件都布置在车架两侧的空余位置，安装点都做了橡胶减震垫隔离，避免车辆持续颠簸导致部件连接松动，所有部件的安装位置都低于车架最高平面，不会超出钢管车架的外轮廓，在车辆发生侧翻时，外露的钢管车架能直接形成防护结构，避免内部部件与驾乘人员直接接触地面。
