福特汽车发电机驱动皮带轮结构设计

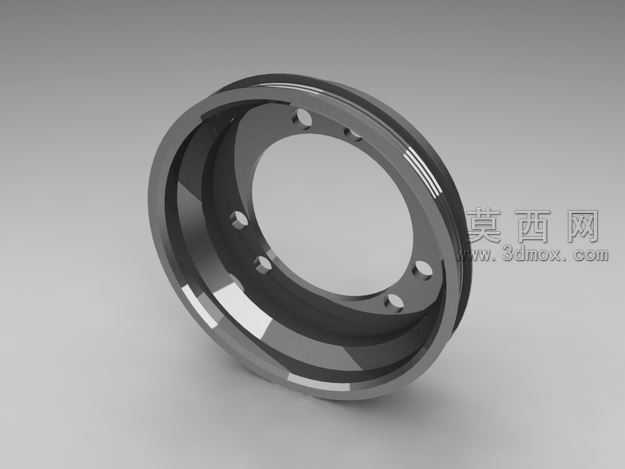

本作品为福特车型配套的发电机驱动皮带轮三维建模成果，建模过程严格参照实车部件的测绘尺寸完成，整体采用回转体对称结构设计，核心功能是传递发动机曲轴输出的扭矩，驱动发电机运转为车辆供电系统及蓄电池提供动力。建模阶段首先通过草图绘制确定皮带轮的内外径基准尺寸，对轮体的多道环形带槽进行精准参数化约束，保证槽型角度、槽间间距完全匹配配套传动皮带的截面规格，避免传动过程中出现打滑、偏移问题。轮体辐板区域均匀分布的多个安装定位孔，建模时严格按照圆周阵列规则排布，每个孔位的孔径、孔深以及中心距参数都经过反复校验，确保与发电机输入端轴系的安装法兰完全适配，保障装配后的同轴度精度，降低运转时的径向跳动量。材质渲染环节针对皮带轮的实际应用场景，为轮体赋予了哑光金属质感的合金钢材质，调整材质的粗糙度、金属度参数还原钢制部件经机加工后的表面质感，对带槽工作面、安装孔内壁等机加工精度较高的区域，单独设置了略高的反光度参数，区分不同加工面的视觉差异。轮体边缘的环形标识凹槽也做了精细化建模，还原实车部件的细节特征。结构设计上充分考虑了部件的轻量化需求，在保证轮体结构强度、满足传动扭矩承载要求的前提下，对辐板非受力区域做了合理的壁厚优化，在不降低部件可靠性的同时减少了不必要的材料冗余，适配汽车零部件轻量化的设计趋势。整体建模过程兼顾了结构的功能性、装配的适配性以及细节的还原度，可用于汽车传动系统的结构教学、维修配件的参数参考以及相关改装设计的三维验证。
