轴类零件径向跳动检测工装设计

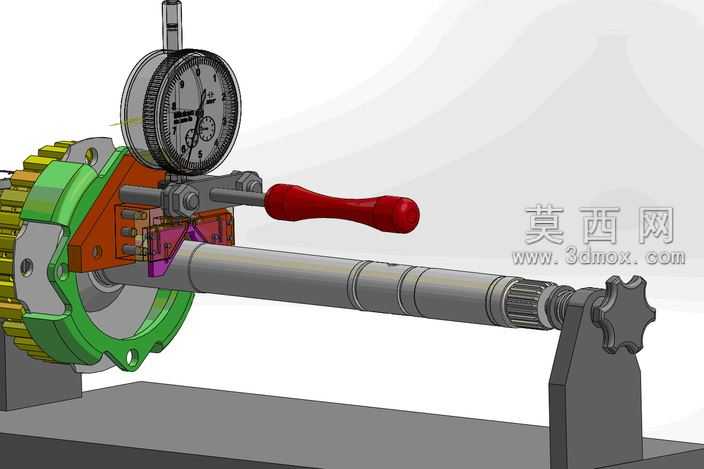

本作品为轴类零件径向跳动检测专用工装，整体采用三维参数化建模完成，建模过程中严格遵循机械加工检测的实际工况，对各零部件的装配关系、运动逻辑进行了完整还原。工装主体采用卧式悬臂支撑结构，右侧设置带星形锁紧手轮的尾座顶尖结构，可适配不同长度的轴类零件装夹，左侧设置带花齿定位结构的装夹端，可与轴端的花键结构精准配合，限制工件周向转动与轴向窜动，保证检测过程中工件定位基准统一。检测执行部件采用杠杆式百分表安装结构，百分表通过可调式表夹固定在滑移支座上，滑移支座可沿横向导杆调整位置，适配轴上不同检测截面的测量需求，支座下方设置楔形定位块，可保证百分表测头与工件被测外圆面垂直，避免测量角度偏差带来的读数误差。操作端设置红色胶木材质的操纵手柄，手柄通过连杆机构与表夹支座连接，扳动手柄可带动百分表快速趋近或离开被测表面，方便工件装拆与多点位快速检测。建模过程中对各零件的材质进行了区分设置：支撑底座、尾座、定位支架采用灰铸铁材质，设置哑光深灰金属质感，模拟铸铁件的喷砂表面效果；导杆、锁紧螺栓、顶尖等传动受力零件采用合金结构钢材质，设置光亮镀铬金属质感，还原精加工表面的反光特性；百分表表盘采用透明玻璃与白色刻度盘搭配，指针与刻度线做精细建模还原，保证读数区域的视觉辨识度；操作手柄采用红色胶木材质，设置半哑光非金属质感，与金属零件形成明确视觉区分。整体装配过程严格按照实际检具的装配顺序添加配合约束，顶尖的轴向移动副、手柄的转动副、表夹的滑移副均做了运动自由度限制，可完整模拟实际检测时的操作动作：装夹工件后锁紧尾座手轮，调整百分表位置使测头预压接触被测表面，转动工件即可读取表盘数值完成径向跳动检测，扳动手柄可抬起百分表更换检测点位或拆卸工件。设计过程中充分考虑了检具的操作便利性与检测精度，各可调部位均设置锁紧结构，避免检测过程中部件移位带来的误差，整体结构紧凑，操作逻辑符合一线检测人员的使用习惯，可直接用于轴类零件形位公差的线下快速检测场景。
