几何镂空结构轻量化摩托轮毂结构设计

　　这款轮辋的设计最初是针对小排量两轮代步车的改装需求做的方案，在做结构之前先梳理了现有量产铸造轮毂的痛点：常规五辐或者六辐的轮毂虽然铸造工艺简单，但辐条之间的材料冗余较多，簧下质量偏高，对于小排量车型来说，簧下质量每降低1kg，实际骑行中的加速响应和颠簸路面的滤震表现都会有可感知的提升，这也是这次做镂空几何结构的核心出发点。

　　先从安装边界说起，这款轮辋的中心安装孔位完全匹配常规12寸踏板车型的前轮毂安装基准，中心定位孔直径预留了标准的轴承安装位，周边的固定螺栓孔位按照四孔均布设计，孔间距和原厂轮毂的安装公差保持一致，不需要额外改装转接码就能直接替换安装，轮辋的外圈宽度适配常规的100/60-12规格真空胎，胎圈座的台阶尺寸严格按照轮胎安装的国标要求做了圆角过渡，避免安装轮胎时刮伤胎唇，同时轮缘的高度做了优化，在激烈过弯轮胎发生侧倾形变时，能给胎侧提供足够的支撑，不会出现胎圈脱开的风险。

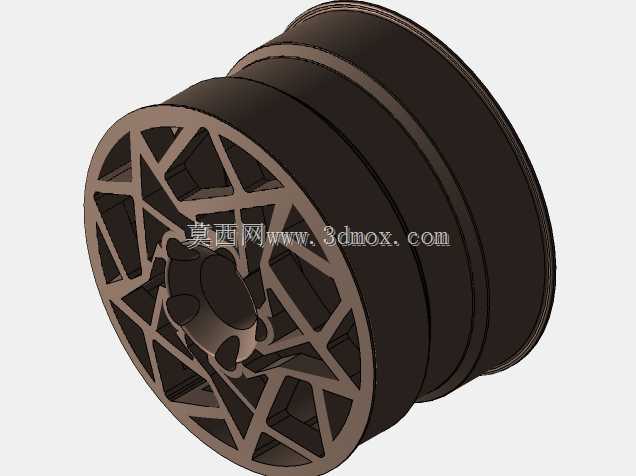

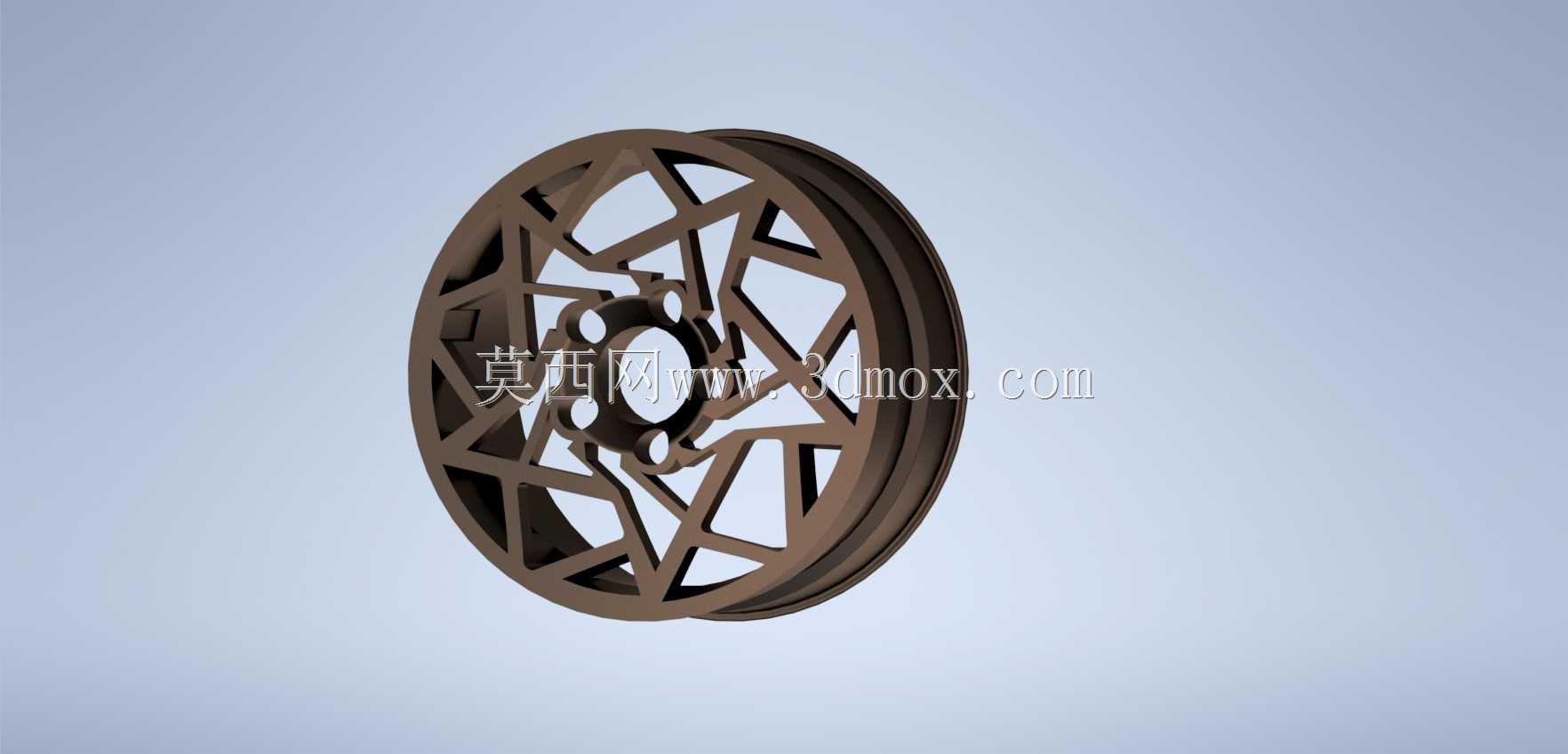

　　结构设计上没有采用常规的直辐条或者Y型辐条布局，而是用了交错的三角形几何镂空结构，这种结构的好处是在辐条截面厚度相同的情况下，三角形的稳定结构能比直辐条承受更高的径向冲击载荷，在做有限元校核的时候，模拟过坑洼路面1200N的径向冲击，辐条交接位置的最大应力比同重量的直辐条轮毂低17%左右，同时镂空的间隙也能给刹车系统留出更好的散热空间，连续刹车的时候，空气可以顺着镂空的缝隙流过刹车盘表面，带走更多热量，降低刹车热衰减的概率。

　　在实际的应用场景里，这款轮辋除了适配常规的城市代步踏板车，也能用于小型电动两轮车的前轮改装，因为整体做了轻量化处理，对于电机功率有限的电动车型来说，降低轮组转动惯量之后，起步时的电流消耗会有明显降低，能在相同电池容量下提升一定的续航里程。设计的时候也考虑了不同工艺的生产可行性，如果是采用重力铸造生产，辐条的最小厚度预留了3.5mm的工艺余量，不会出现铸造充型不满的问题；如果是采用铝合金锻造工艺生产，还可以在现有结构基础上把辐条厚度再减薄1mm，进一步降低重量，同时结构强度还能保持在安全阈值以上。

　　细节处理上，所有辐条的交接位置都做了R2的圆角过渡，避免应力集中导致的疲劳断裂问题，轮辋和辐条连接的位置做了渐变的厚度过渡，不会出现截面突变带来的应力集中，中心安装座的位置预留了刹车盘安装的定位台阶，安装刹车盘的时候不需要额外调整同轴度，台阶的公差控制在0.05mm以内，能避免高速行驶时刹车盘出现偏摆抖动的问题。做动平衡校核的时候，因为镂空结构是圆周均布的，整个轮辋的质量分布均匀，不需要额外加太多平衡块就能满足高速转动的动平衡要求，实际装车测试的时候，在80km/h的时速下没有出现车把抖动的情况。

　　另外在设计的时候也考虑了后期的表面处理适配性，整个结构没有封闭的空腔，做阳极氧化或者喷漆处理的时候，药液可以顺利从镂空位置流出，不会出现积液导致的表面处理色差问题，日常使用的时候，镂空的结构也不容易积存泥沙，冲洗的时候高压水枪可以直接冲透辐条间隙，清理起来比密辐条的轮毂方便很多。针对不同的使用场景，还可以在辐条的预留位置加装装饰盖或者反光片，不需要额外打孔，利用现有结构的卡槽就能固定，不会破坏轮辋本身的结构强度。
