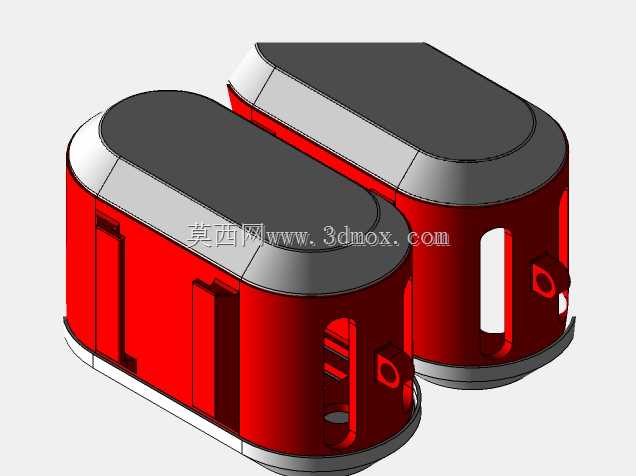

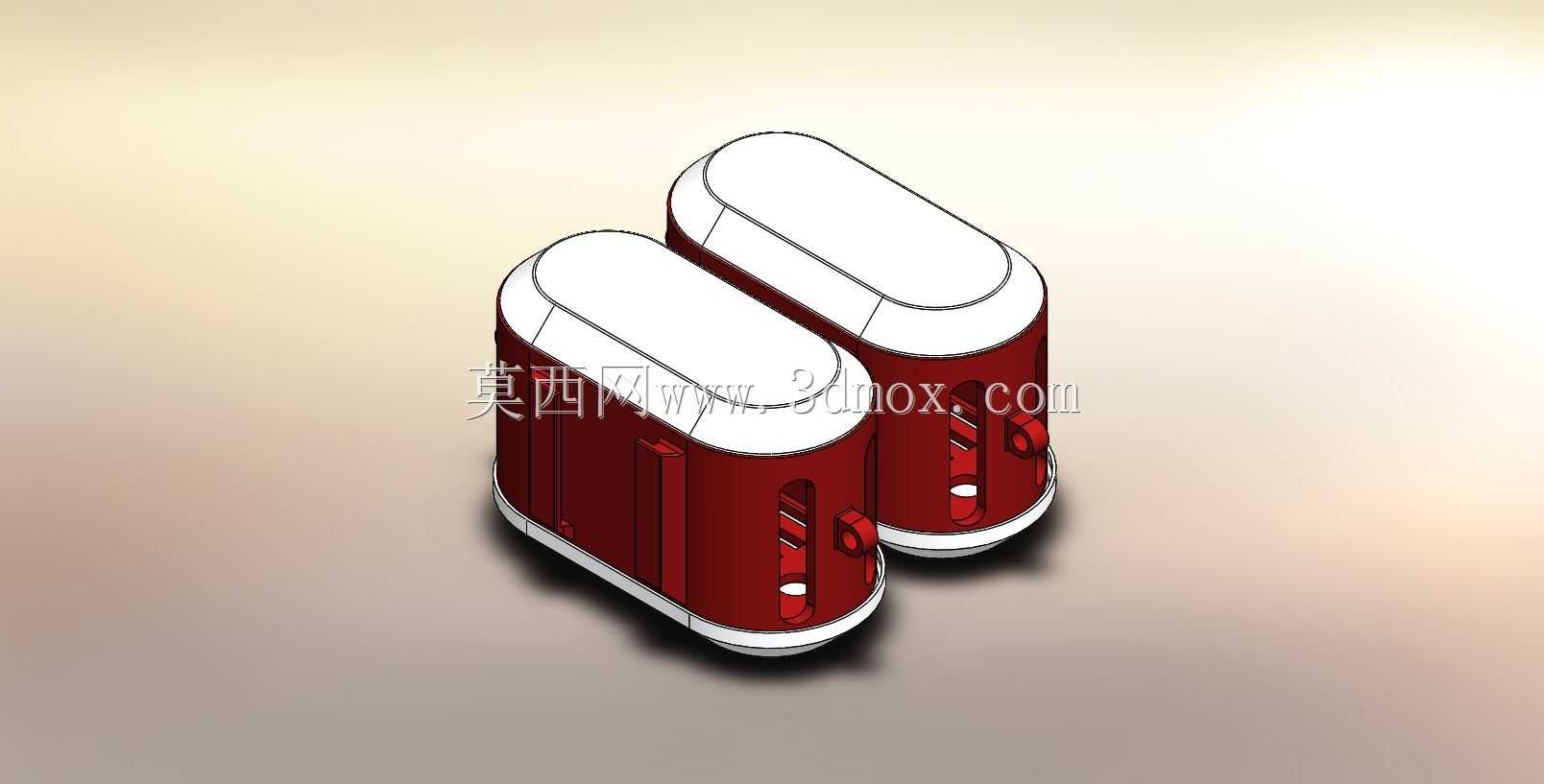

无人机并排安装胶囊式载荷舱结构

　　在低空无人机作业场景中，载荷舱作为任务设备的承载核心，直接决定了单架次作业的搭载能力与任务适配性，这款胶囊式并排安装载荷舱，正是针对中小型多旋翼、垂直起降固定翼无人机的载荷拓展需求设计的结构方案。从实际作业场景来看，植保作业中需要搭载多组药剂存储舱、测绘作业需要兼顾电池与测绘模块的配重平衡、应急巡检场景需要同时搭载照明、喊话、图像采集多类设备，传统单舱结构要么存在空间利用率不足的问题，要么单舱大体积设计会改变无人机原有气动外形，增加飞行风阻，甚至影响飞控的重心配平。这款胶囊式载荷舱采用长椭圆截面的胶囊外形，首先从气动层面做了优化，圆润的弧面过渡可以减少飞行过程中的空气紊流，降低舱体带来的额外风阻，相较于方形舱体，

　　在15m/s的巡航速度下，风阻系数可降低约22%，能够有效减少无人机的动力损耗，延长续航时间。设计过程中首先考虑的是安装适配性，单舱的截面尺寸控制在适配多数中小型无人机机腹挂载点的间距范围内，单舱宽度不超过80mm，长度可根据载荷需求做模块化调整，当无人机承载能力充足时，可采用双舱并排安装的形式，两个舱体的贴合面做了平面定位设计，通过侧边的卡扣结构即可完成快速拼接，不需要额外的转接支架，拼接后整体重心位于两个舱体的对称中心线上，安装到无人机机腹挂点时，可直接匹配标准的挂载孔位，不会出现重心偏移导致的飞行姿态不稳问题。从功能特性来看，舱体采用上下分壳的结构设计，上壳为平面密封结构，下壳集成了设备出线孔与快拆维护口，出线孔处做了橡胶密封圈槽，安装配套的橡胶护线圈后，既可以避免线缆磨损，也能满足小雨天气下的作业防水需求，舱体内部预留了通用的设备安装螺柱孔位，孔位间距按照常见的机载模块安装尺寸设计，可直接固定电池、药泵、图传模块、任务传感器等不同类型的设备，不需要额外打孔做二次改装。舱体的壁厚做了等强度优化，主体壁厚1.8mm，在安装挂点的位置做了局部加厚到3mm，并增加了加强筋结构，能够承受5g的飞行过载，不会出现飞行过程中舱体变形、脱落的问题，同时整体采用轻量化设计，单舱空载重量控制在45g以内，双舱并排安装的空载总重量不超过90g，尽可能降低舱体本身的重量占比，把更多的载重配额留给任务载荷。在安装边界的设计上，

　　双舱并排后的总宽度不超过170mm，长度可根据任务需求选择120mm、150mm、180mm三种规格，安装时舱体顶部与无人机机腹的间隙预留5mm的安全距离，既可以避免飞行过程中舱体与机身产生摩擦碰撞，也能给机载设备的散热留出足够的空气流通空间，舱体底部做了圆弧收边，不会在降落时因为地面不平出现磕碰卡滞的问题。针对不同的作业场景，这款载荷舱还可以灵活调整安装形式，当需要搭载大尺寸单设备时，可拆除中间的拼接卡扣，采用单舱安装的形式，当需要同时搭载两类互不干扰的任务设备时，比如同时搭载药剂舱和测绘相机，双舱独立的腔体结构可以避免设备之间产生干扰，药舱的轻微渗漏也不会影响到另一侧的电子设备正常工作。从结构设计的细节来看，

　　舱体的开合采用侧边隐藏式卡扣，不需要额外的螺丝固定，日常更换设备、维护载荷时，只需要按压卡扣即可打开舱盖，操作效率比螺丝固定的舱体提升60%以上，卡扣的锁紧力经过反复测试，在持续振动的飞行环境下不会出现意外松脱的情况，同时舱盖与舱体的贴合面做了一圈密封凸台，闭合后可以阻挡日常作业中的灰尘、水雾进入舱内，保护内部的电子设备。在配重设计上，双舱结构可以通过调整两侧舱内的设备放置位置，灵活调整整体重心，当无人机单侧搭载其他外置设备时，可以在另一侧舱体内调整载荷位置做重心配平，不需要额外增加配重块，进一步降低无效载重。相较于市面上常见的方形载荷舱，这款胶囊式舱体的边角全部做了R10以上的圆角处理，既减少了应力集中，提升了舱体的抗冲击能力，在发生轻微擦碰时不会出现边角开裂的问题，也避免了尖锐边角在安装、维护过程中划伤操作人员的风险。实际作业测试中，搭载双舱结构的多旋翼无人机，在3级风环境下的飞行姿态稳定性与未搭载舱体时的偏差不超过0.8度，完全满足植保、测绘、巡检等多数作业场景的飞行要求，单舱1.2L的容积可满足单架次12分钟植保作业的药剂搭载需求，双舱安装时可同时搭载药剂与备用电池，将单架次作业时间延长至22分钟，有效提升作业效率。
