并排安装式轻量化无人机胶囊载荷舱结构

　　在多旋翼及小型固定翼无人机的作业场景中，载荷搭载的空间利用率与重量控制始终是结构设计的核心矛盾点，这类胶囊式载荷舱的设计，正是为了平衡单舱独立载荷容纳、多舱组合扩容与整机挂载重量限制三者的关系。从实际作业需求来看，单架次无人机的载荷携带能力存在明确上限，不同作业场景下需要搭载的任务模块类型、数量存在差异，比如农林植保作业中的分批次药剂投放、巡检作业中的多类型传感模块搭载、应急场景下的多件物资投送，都需要可灵活组合的载荷容纳结构，而非一体化的固定载荷舱。

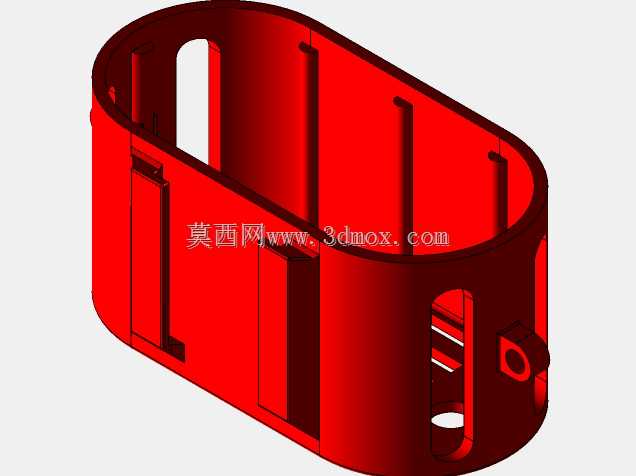

　　这款胶囊舱采用长圆端的胶囊式外形设计，并非单纯追求外观辨识度，而是从流体力学与结构强度角度做的权衡：长圆形的端面过渡可以降低飞行过程中的空气阻力，减少舱体带来的额外风阻对无人机续航的影响，同时圆弧过渡的结构相比直角棱边的舱体，在受到起降冲击、空中杂物剐蹭时，应力分布更均匀，不容易出现棱边应力集中导致的壳体开裂问题。舱体主体采用薄壁壳体结构，在保证内部容纳空间的前提下尽可能压缩壳体壁厚，配合侧壁的加强筋结构，在不显著增加整体重量的前提下提升壳体的抗形变能力，满足轻量化的设计要求。

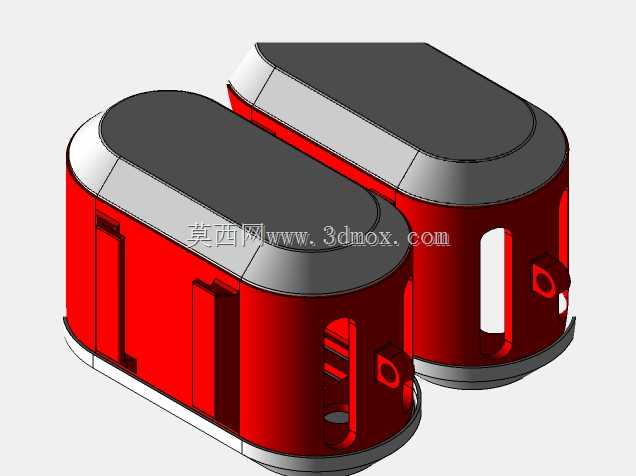

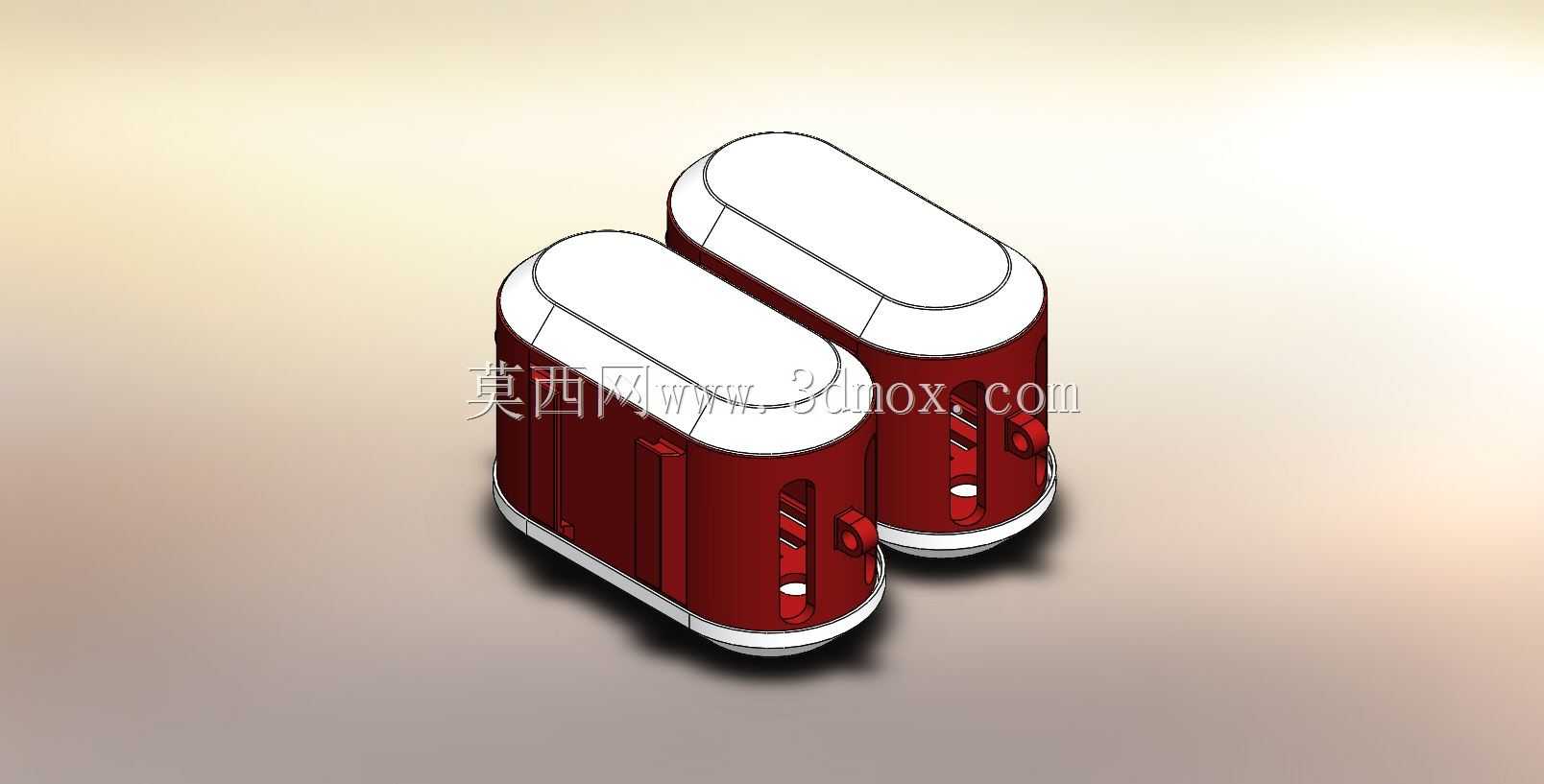

　　从安装适配性来看，这类胶囊舱的设计预留了并排组合安装的接口，单舱可以独立挂载使用，也可以根据无人机的实际承载能力，选择2个甚至多个舱体并排拼接安装，不需要对无人机的挂载架做大规模改装。舱体的底部设置有独立的舱门启闭结构，每个舱体可以单独控制开合，实现不同载荷的独立投放或者独立工作，不会因为多舱组合出现联动干扰。设计过程中需要重点考量安装边界的尺寸控制：单舱的宽度尺寸控制在常规多旋翼无人机机臂间距的合理范围内，并排安装时整体宽度不会超出无人机的整体横向尺寸，避免飞行过程中舱体突出机身过多影响飞行稳定性；舱体的高度方向则需要避开无人机的起落架高度区间，保证起降时舱体底部不会直接接触地面，同时不会遮挡无人机下方的视觉传感、定位模块的工作视野。

　　在实际功能设计上，舱体内部预留了通用的载荷安装位，可以适配不同规格的任务载荷，不需要针对特定载荷重新开模制作舱体，提升了部件的通用程度。舱体与无人机挂载架的连接采用快拆结构设计，作业前可以根据任务需求快速增减舱体数量、更换舱内搭载的载荷，不需要借助复杂工具就能完成拆装，提升外场作业的准备效率。设计时还需要考虑舱体的重心匹配问题，单舱的重心设计在靠近安装接口的位置，多舱并排安装时整体重心落在无人机的中心轴线上，避免出现重心偏移导致的飞行姿态控制难度增加、续航时间缩短的问题。

　　从结构细节来看，舱体的侧壁设置有导向定位结构，多舱并排拼接时可以通过侧壁的定位槽与定位凸台快速对齐，保证拼接后的舱体整体结构稳固，不会在飞行过程中出现相对位移。舱门的密封结构做了适配设计，既可以保证舱门关闭时的贴合度，避免飞行过程中气流灌入舱内影响载荷稳定，也能在小雨等复杂天气下为舱内载荷提供基础的防护，避免短时间淋雨导致舱内电子类载荷出现故障。这类载荷舱的设计没有采用复杂的异形结构，整体加工工艺适配常见的注塑或者3D打印加工方式，小批量定制或者批量生产都有较好的工艺可行性，也方便使用者根据自身的无人机型号对安装接口做小范围的修改调整，适配不同的挂载需求。
