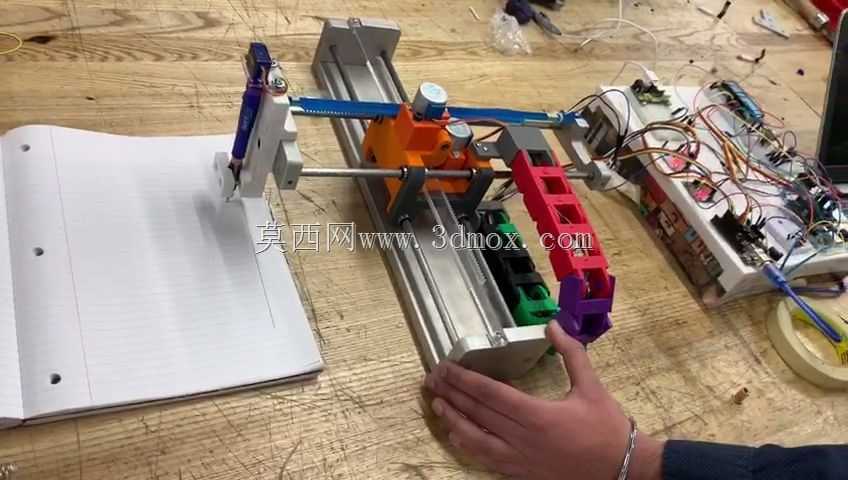

基于Arduino控制的桌面式数控绘图装置

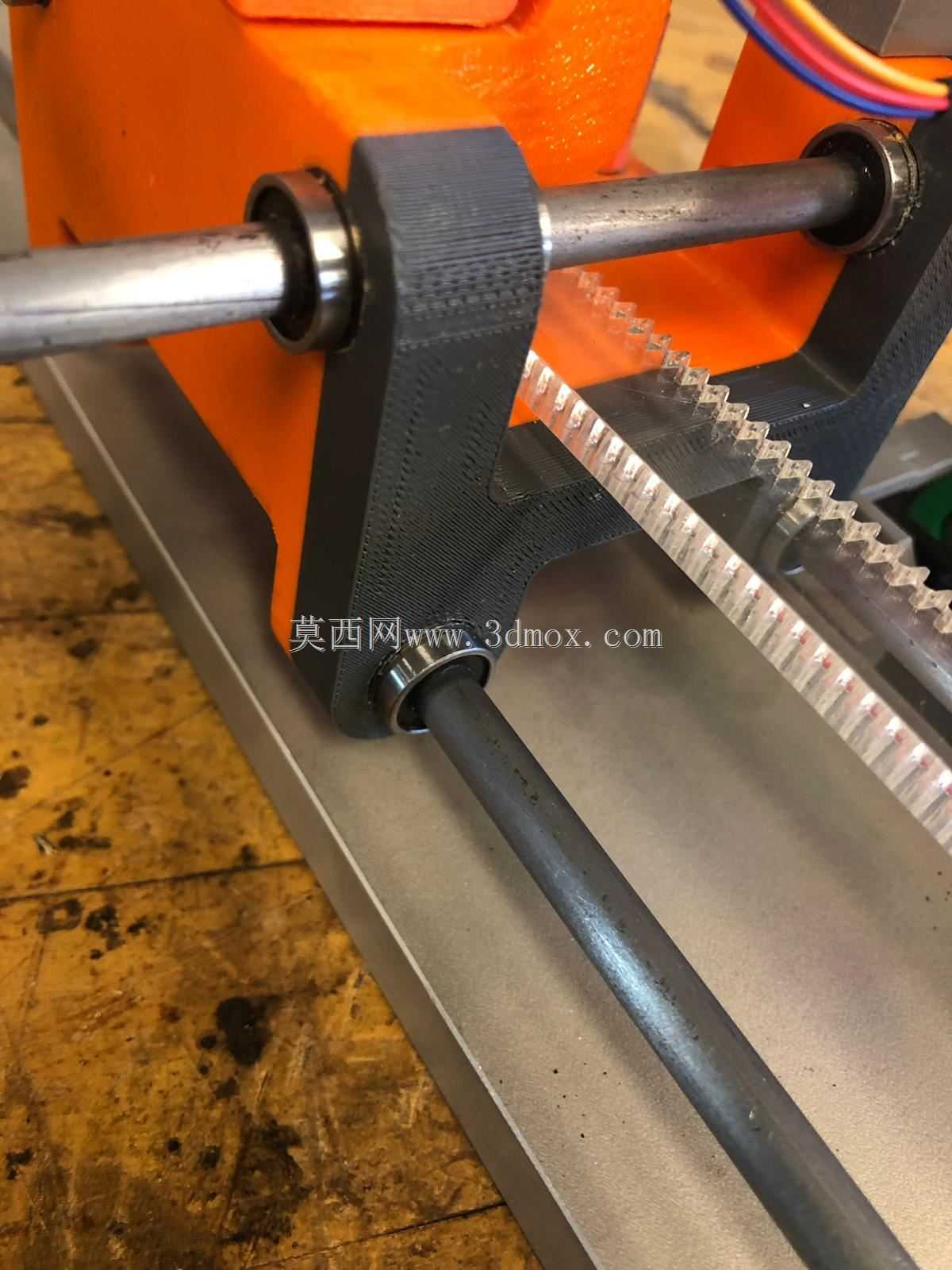

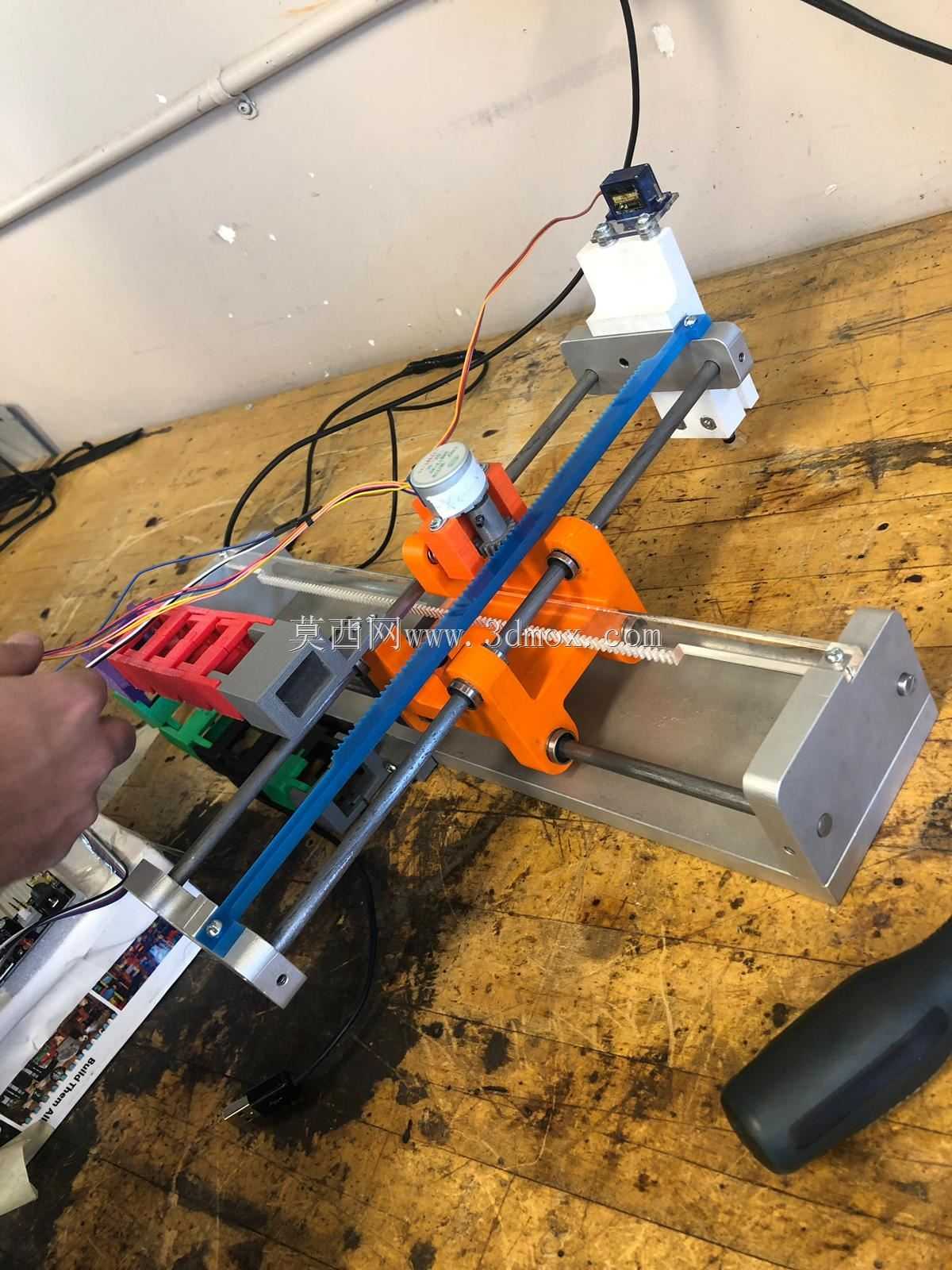

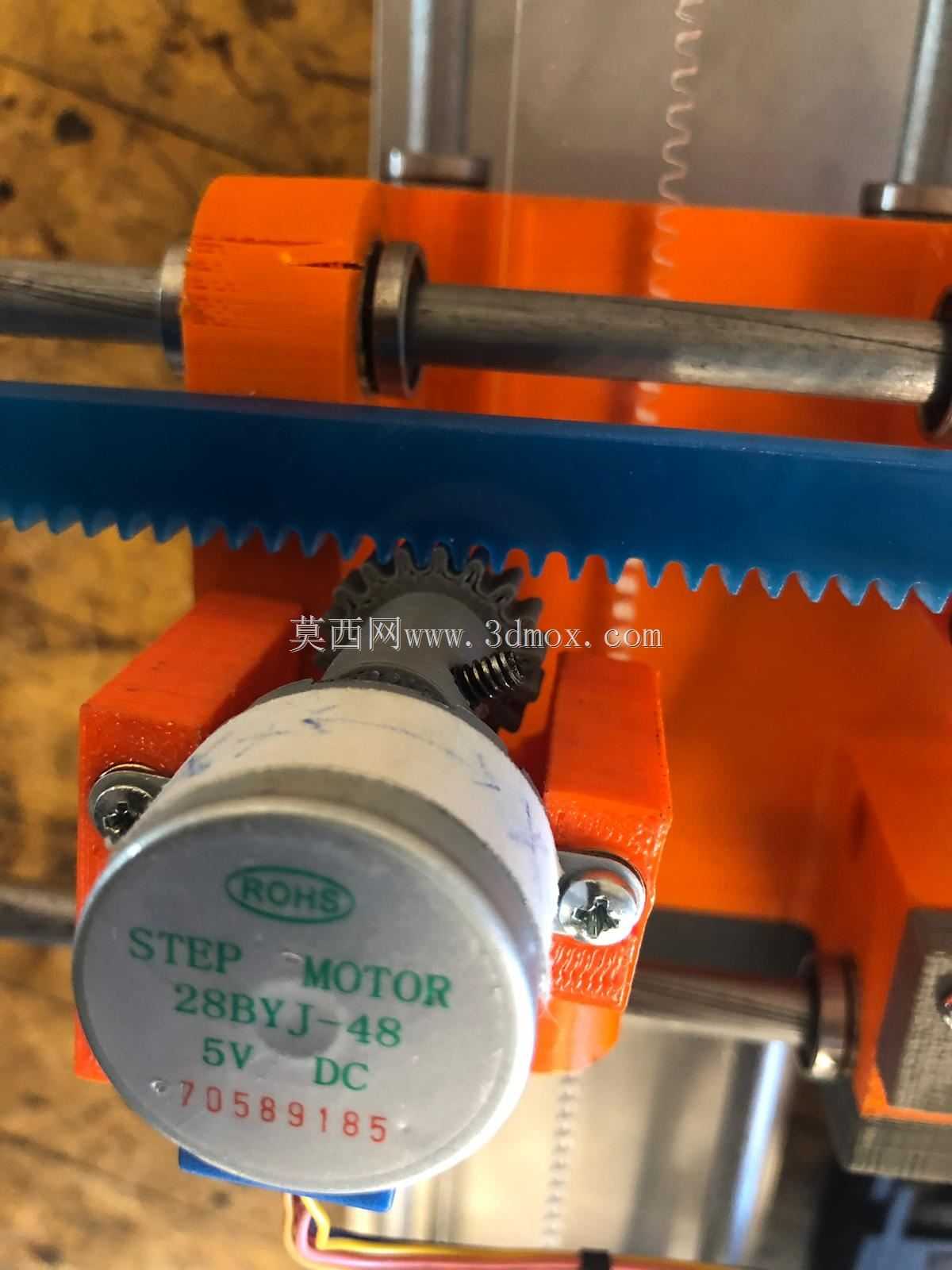

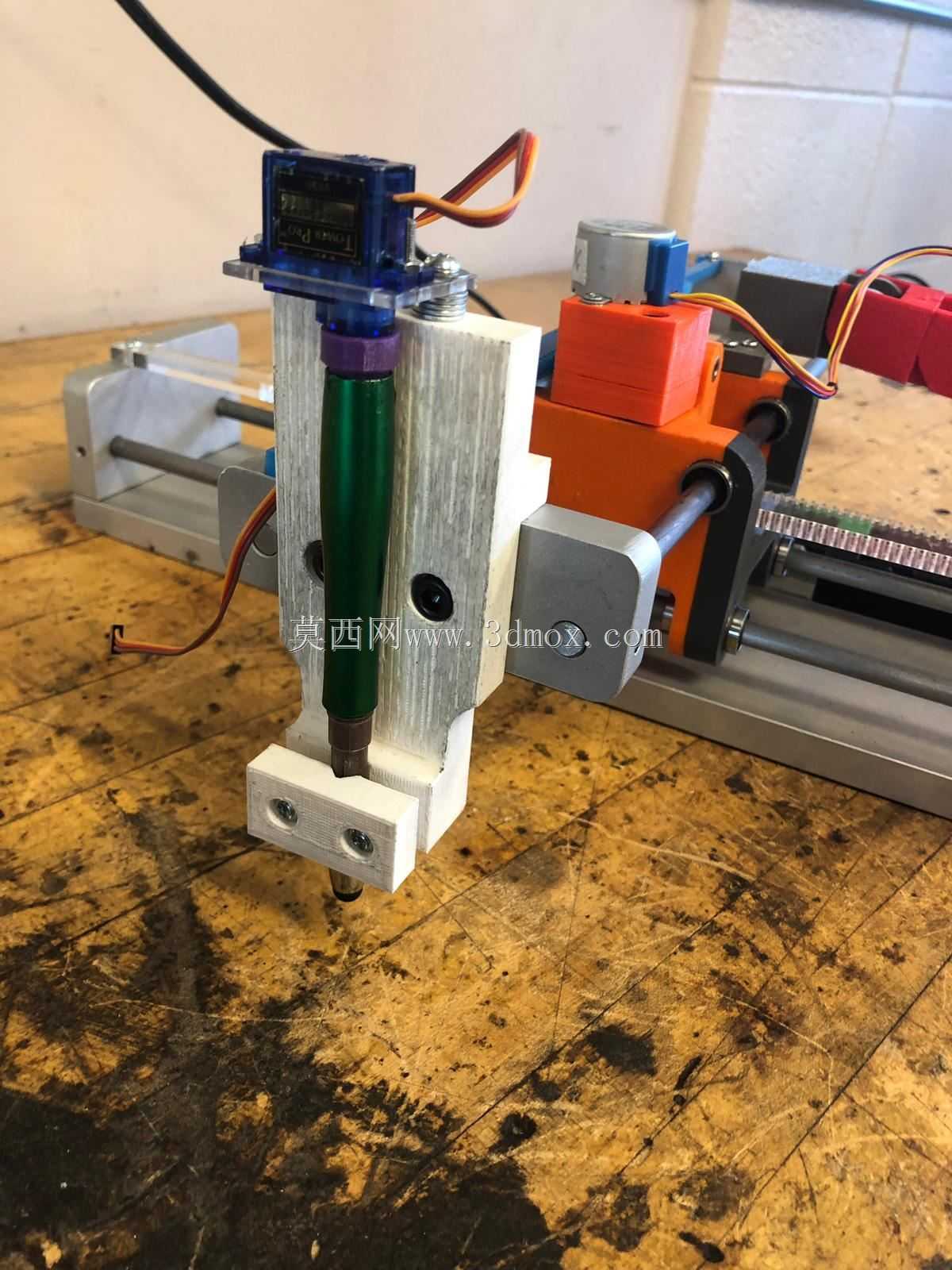

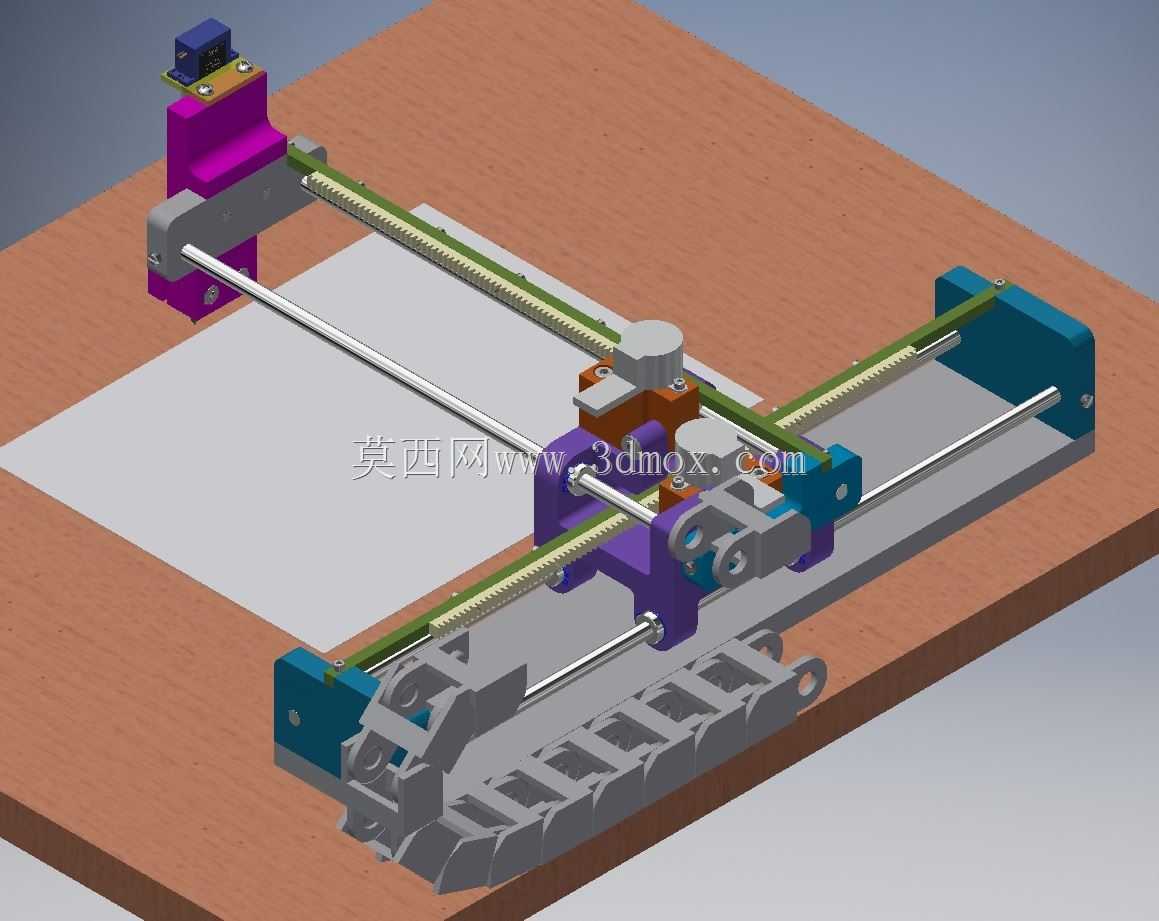

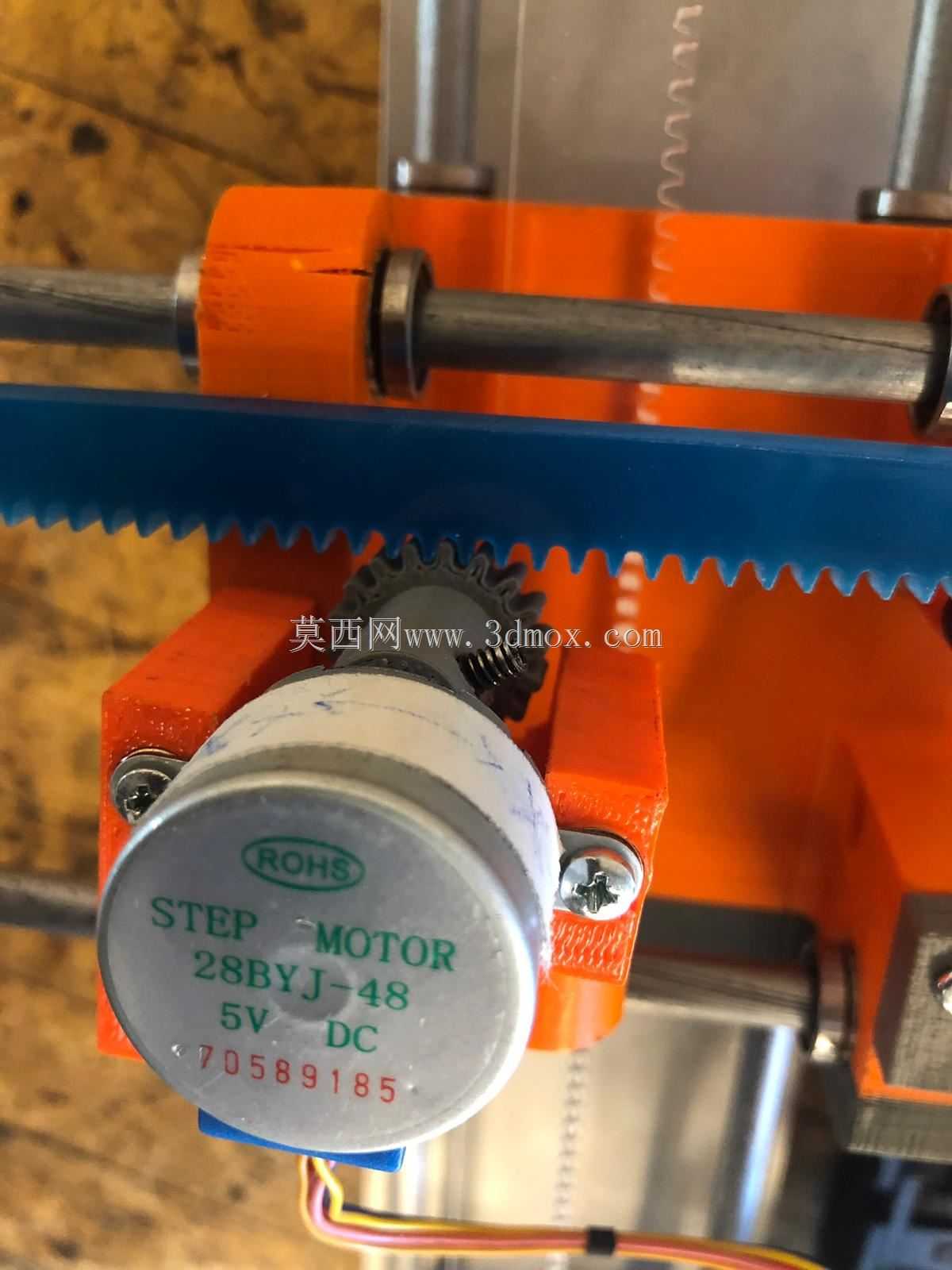

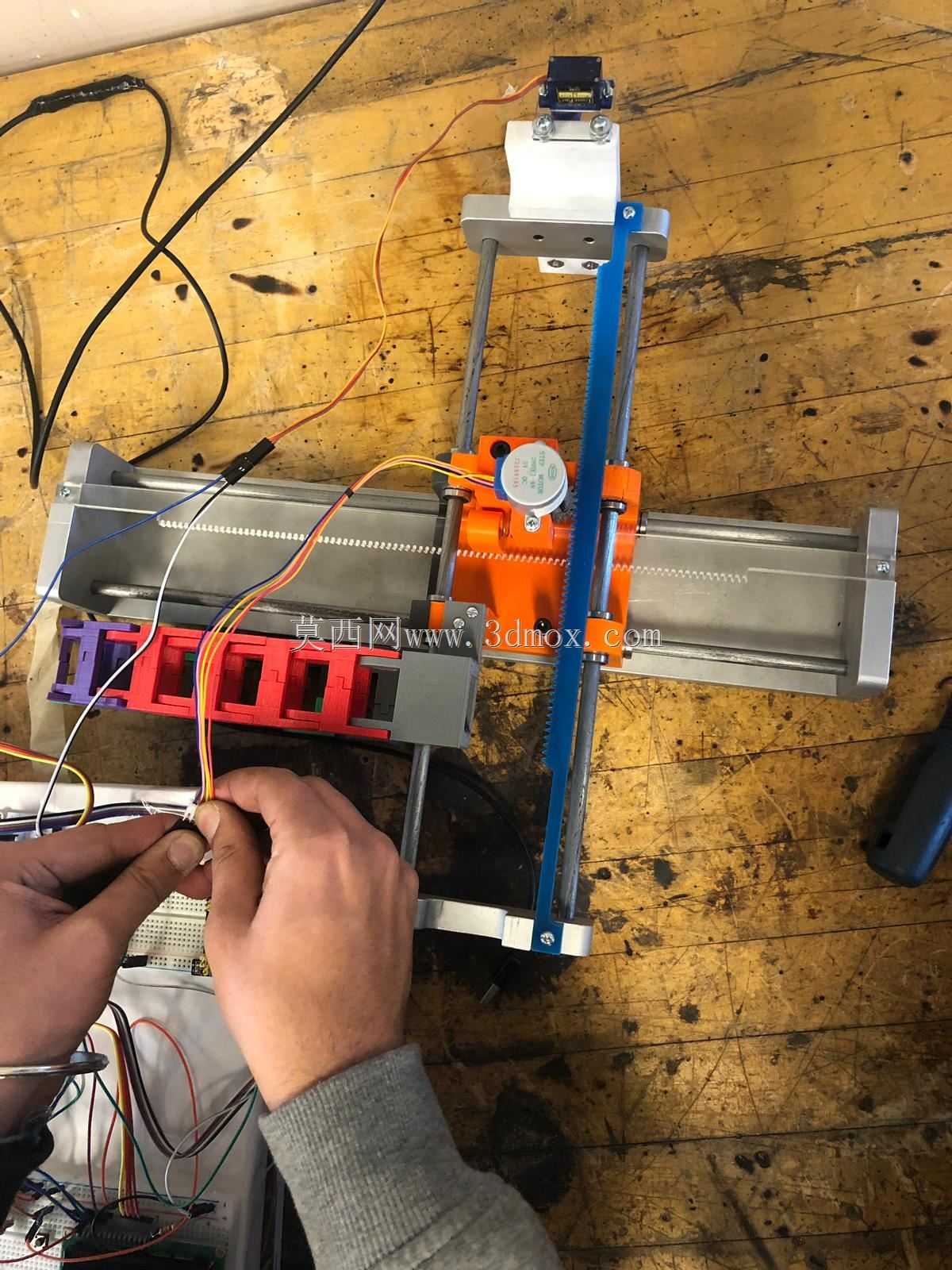

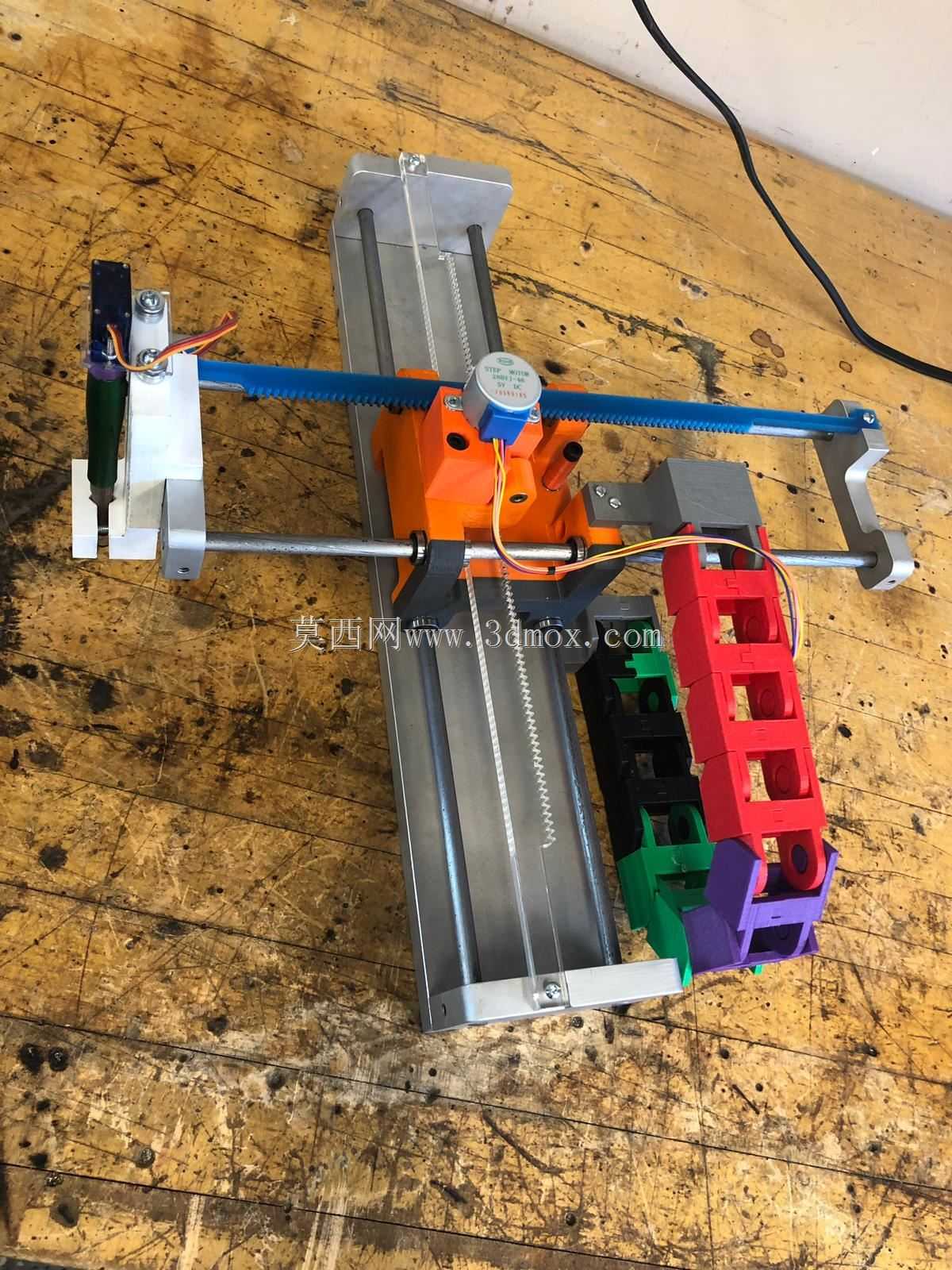

　　最大化降低结构加工与装配难度——光轴导轨不需要高精度的导轨安装面加工，普通板材上做同轴定位孔即可完成装配，同步带的张紧结构直接集成在导轨端部的安装座上，不需要额外设计复杂的张紧调节机构，装配时只需要调整端部固定螺丝的松紧就能完成皮带预紧，对装配人员的技术要求不高，也方便后期使用过程中的维护调整。Z轴方向的执行逻辑完全服务于绘图笔的抬落动作，没有设计多余的行程冗余，选用小型伺服电机作为驱动源，通过曲柄滑块结构将电机的旋转运动转化为绘图笔的垂直直线运动，抬笔落笔的行程控制在5mm以内，这个行程区间刚好可以避开常规绘图纸张、绘图垫板的表面凸起，不会在移动过程中剐蹭已绘制的图案，同时短行程设计也能大幅降低Z轴的动作响应时间，这款桌面式数控绘图装置，核心定位是面向小型文创制作、教学实验、快速样板标记场景的轻量化数控执行设备，区别于工业级大幅面绘图设备，它的整体安装边界控制在300mm见方的台面上，底座采用平整绝缘板材作为承载基准，不需要额外做地基固定，放置在常规实验台、办公桌面上即可完成安装调试，对使用场地的承重、空间要求极低，适合教学实验室、个人创客空间、小型文创工作室这类没有大型工业设备安装条件的场景使用。从运动结构设计来看，XY轴的传动直接复用了成熟的光轴导轨搭配同步带传动方案，驱动单元选用常规42系列步进电机，这种选型思路并非追求极致的运动精度，而是在保证绘图所需的定位精度前提下，

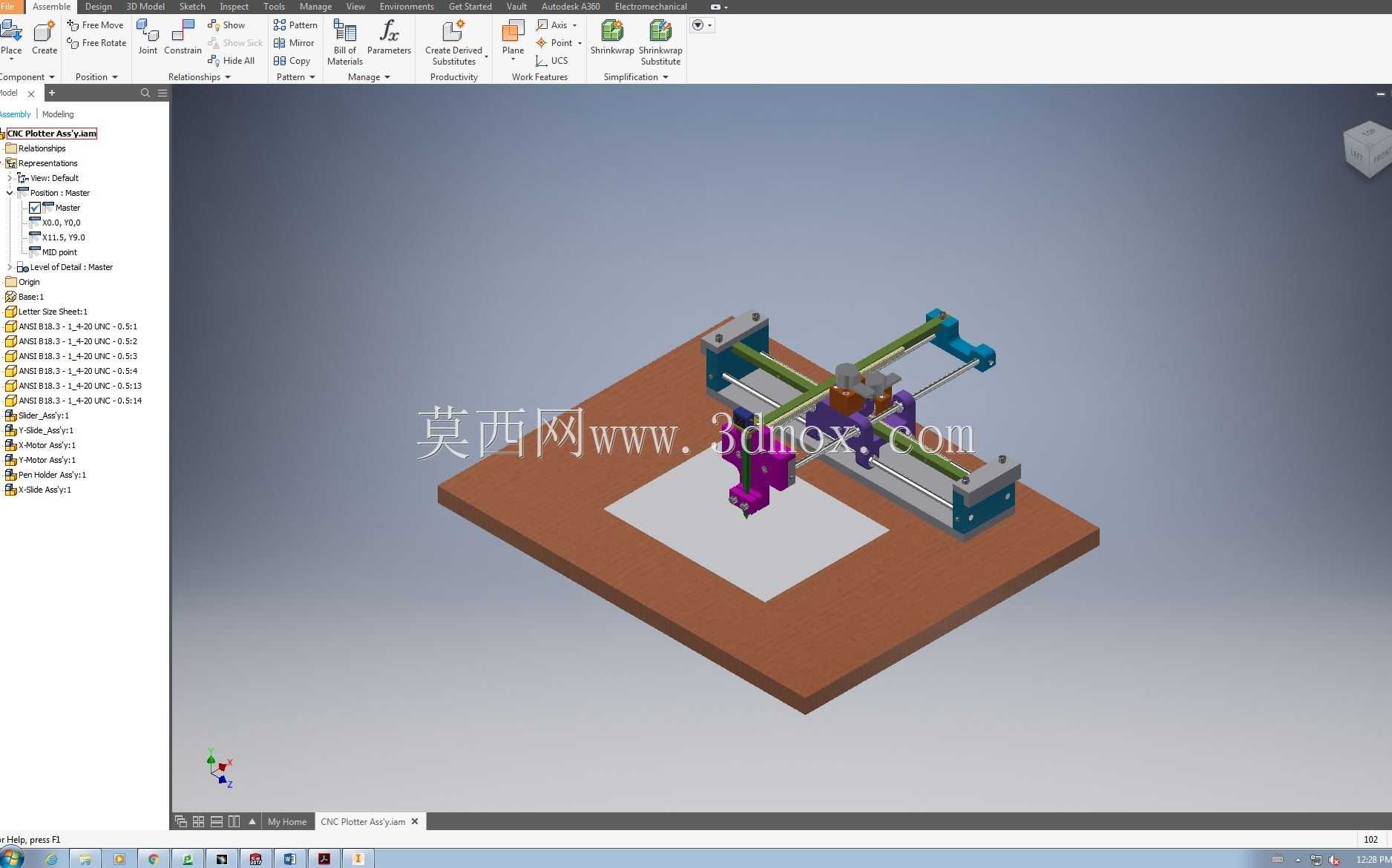

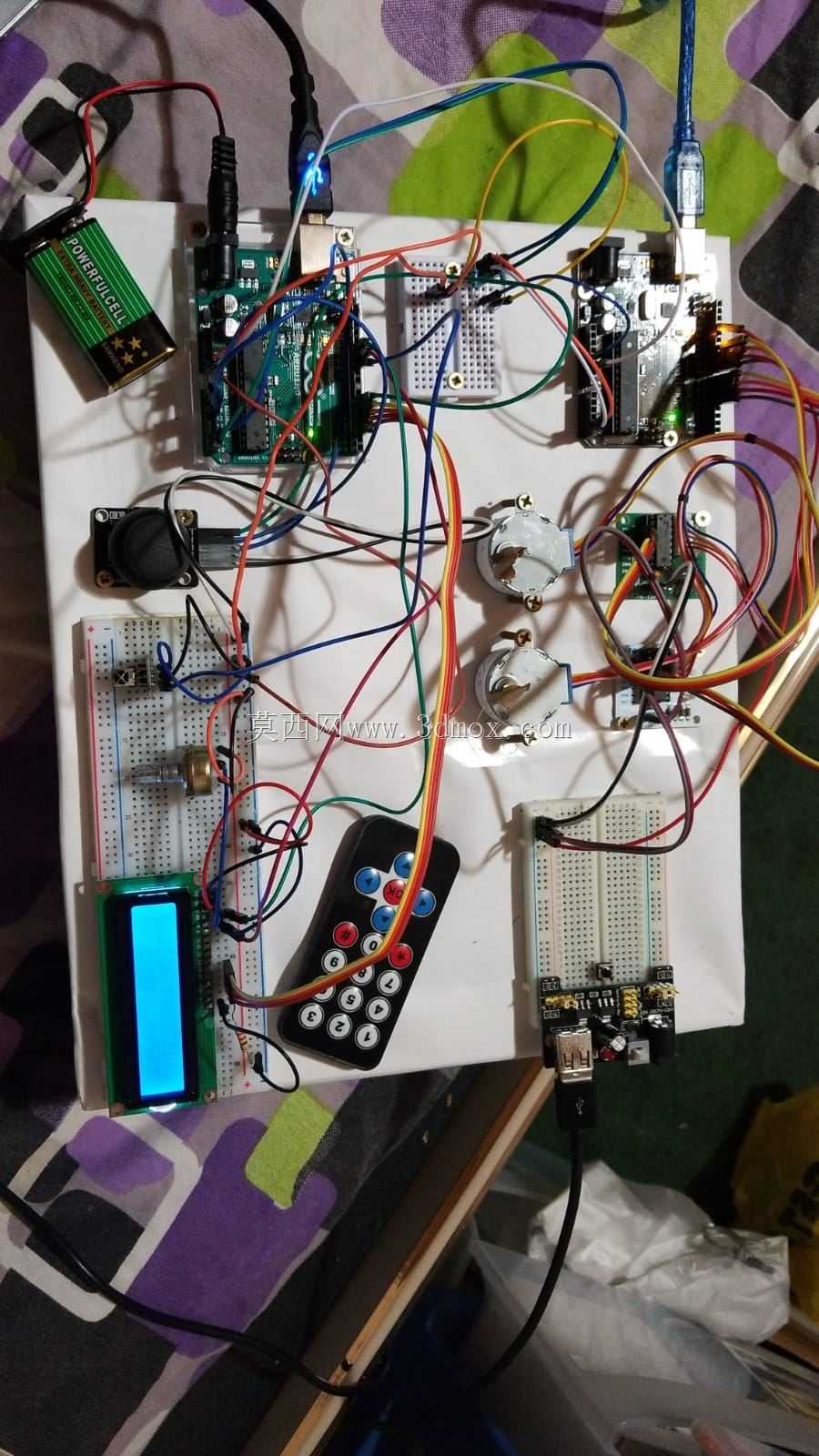

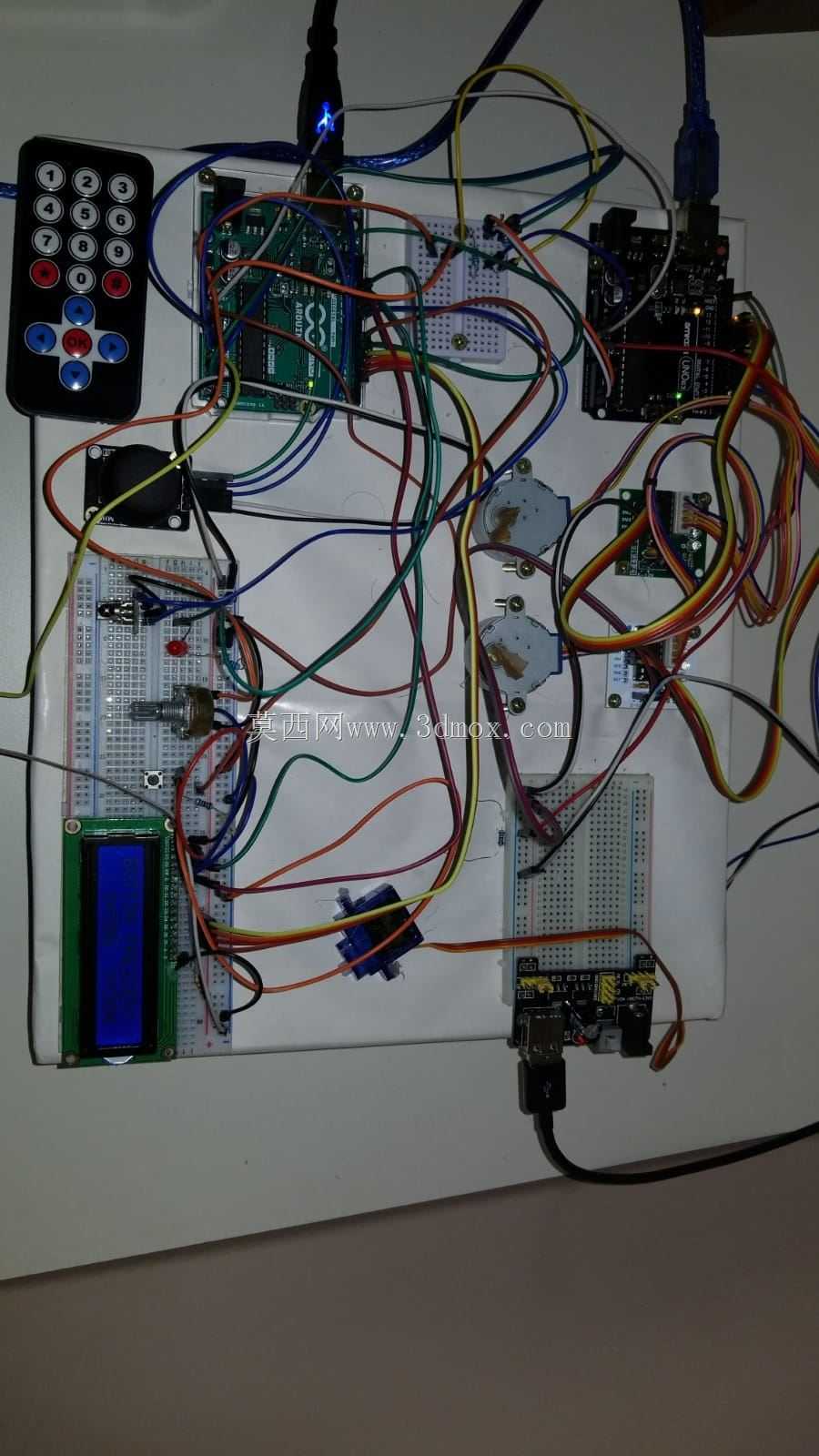

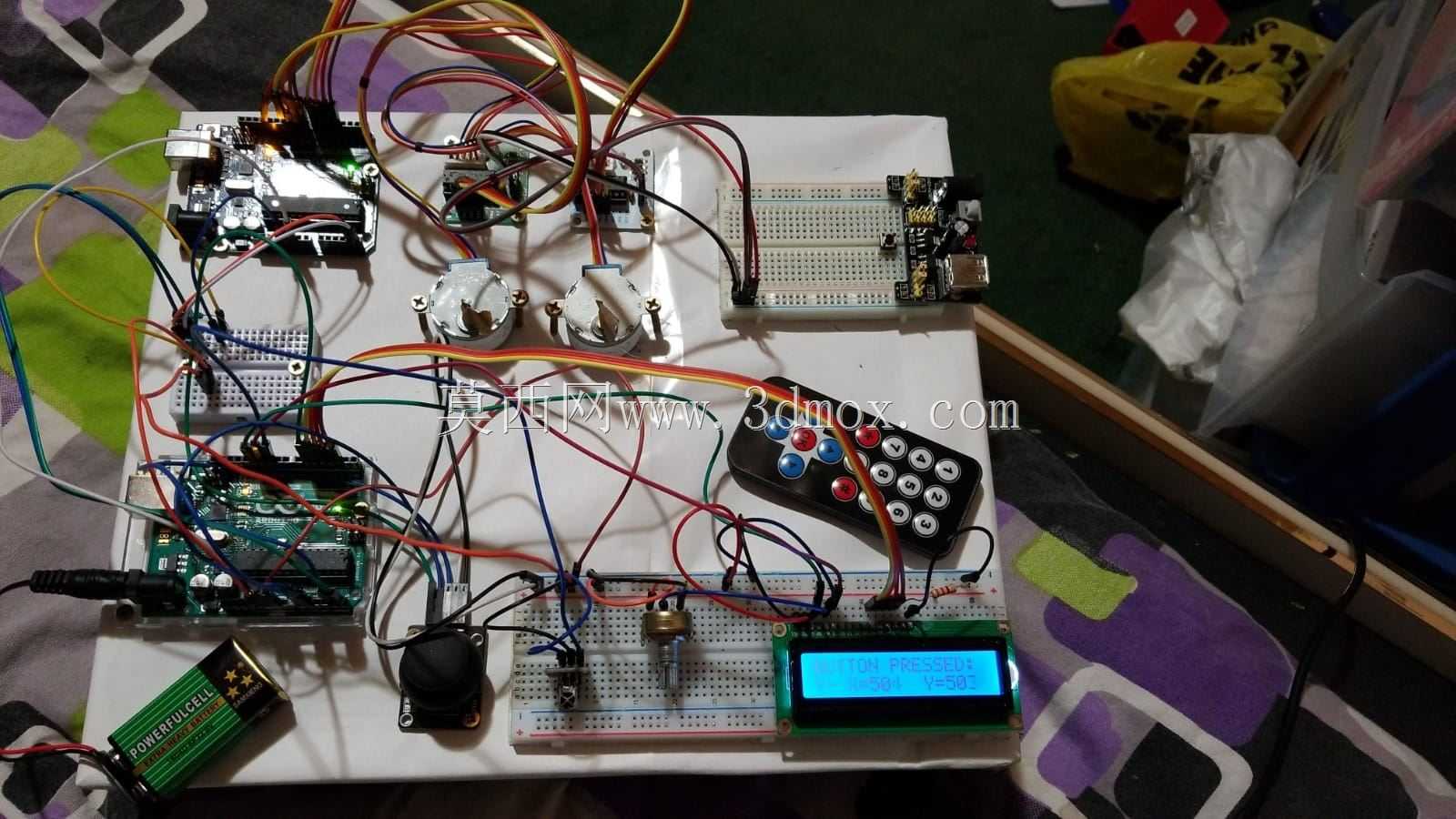

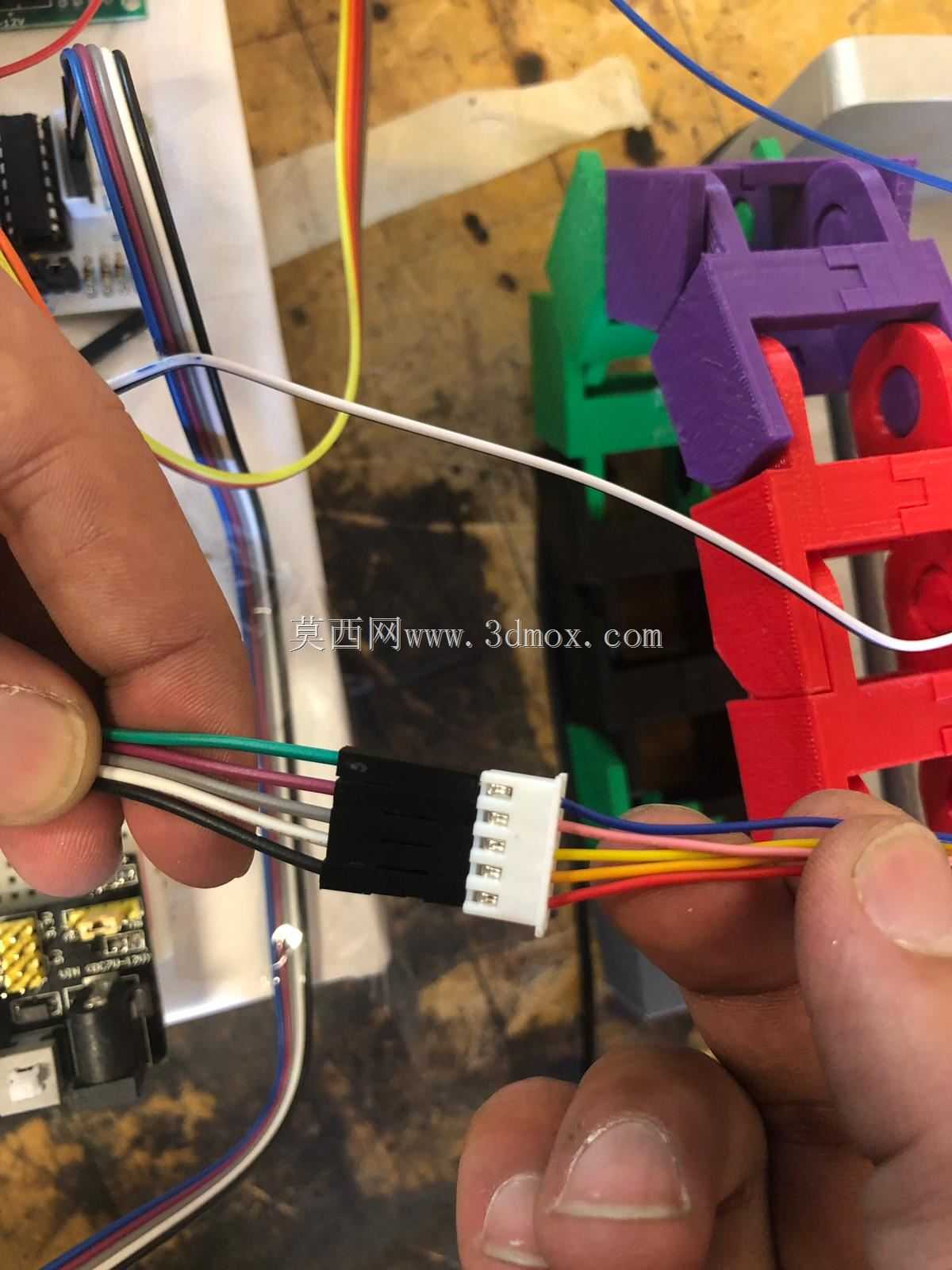

　　提升连续绘图的运行效率。整个设备的控制核心基于Arduino开源硬件平台搭建，电路部分集成了步进电机驱动模块、伺服电机控制接口、串口通讯模块，不需要额外搭配复杂的运动控制卡，通过常规G代码指令就能完成路径规划，使用者可以根据自身需求编写绘图路径程序，既可以完成标准几何图形的绘制，也能导入矢量图案完成个性化内容的输出，在教学场景中，这套结构还可以作为数控运动原理的实训载体，让学习者直观理解两轴插补运动、点位控制、伺服动作逻辑这些基础数控知识。从结构布局来看，所有的传动部件、电气元件都布置在底座平面以上，电气走线沿着导轨安装座的侧边做隐藏式布置，不会干扰运动部件的正常运行，绘图区域设置在底座中心位置，

　　有效绘图幅面控制在200mm×200mm区间，这个幅面刚好覆盖常规A4纸张的核心绘图区域，满足日常教学演示、小型文创图案绘制的需求，不会因为追求过大幅面造成设备体积冗余。在部件选型的细节上，XY轴的滑块采用标准的直线轴承配合光轴的组合，摩擦阻力小，运行过程中不会出现卡顿问题，绘图笔的夹持结构设计成弹性可调式，能够适配不同直径的常规签字笔、马克笔，不需要专门定制绘图笔头，降低了后期的使用成本。整个设备的运动逻辑经过优化，XY轴的移动速度根据绘图笔的出墨特性做了匹配，不会因为移动速度过快造成笔迹断线，也不会因为速度过慢导致墨水晕染，Z轴的抬笔动作和XY轴的移动动作做了时序配合，抬笔到位后XY轴才会执行空程移动，

　　落笔时待笔端接触纸面后XY轴再启动绘图运动，避免出现笔迹拖尾、起点晕墨的问题。从安装调试的角度来说，整个设备的装配不需要专用工装，所有零部件之间的连接都采用标准紧固件，底座上的安装孔位都做了定位设计，装配时只需要按照孔位对齐安装即可，不需要做复杂的位置校准，导轨的平行度通过底座上的定位凸台保证，装配后不需要额外调整平行度就能满足运行精度要求，对于没有太多精密装配经验的使用者也能顺利完成组装。在实际使用场景中，这款设备除了完成基础的绘图功能外，还可以通过更换末端执行件，拓展出小型激光雕刻、点胶标记的功能，只需要调整Z轴的控制参数，更换对应的末端工具即可，不需要改动主体的XY运动结构，具备一定的功能拓展性，适合作为小型多功能数控实验平台使用。
