小型有刷直流电动机剖视结构设计

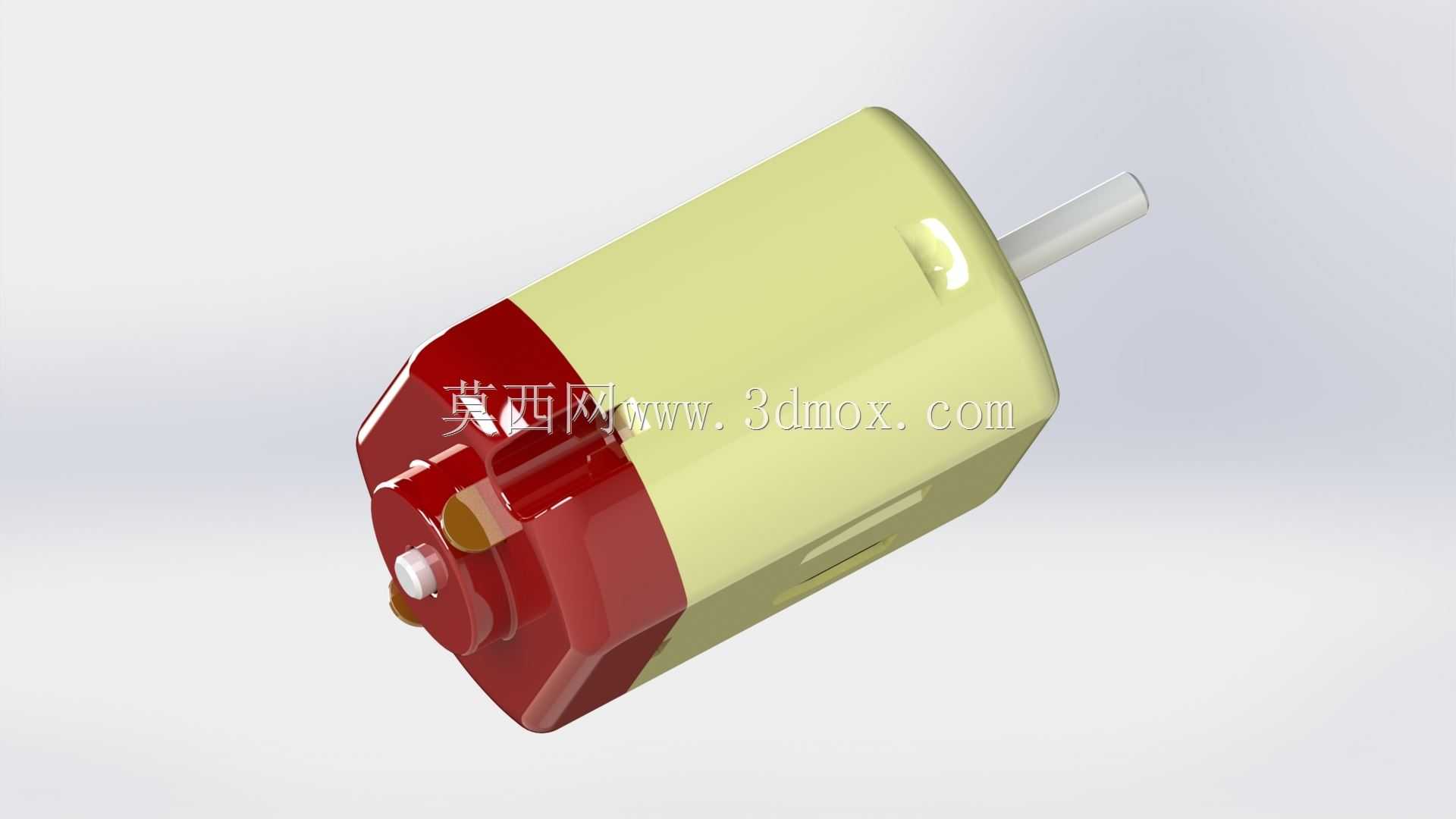

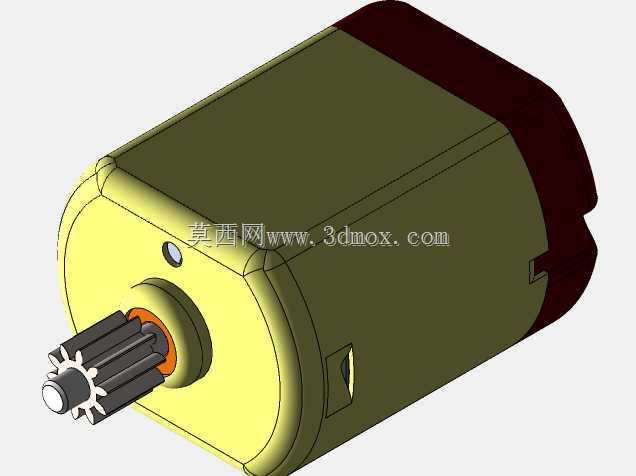

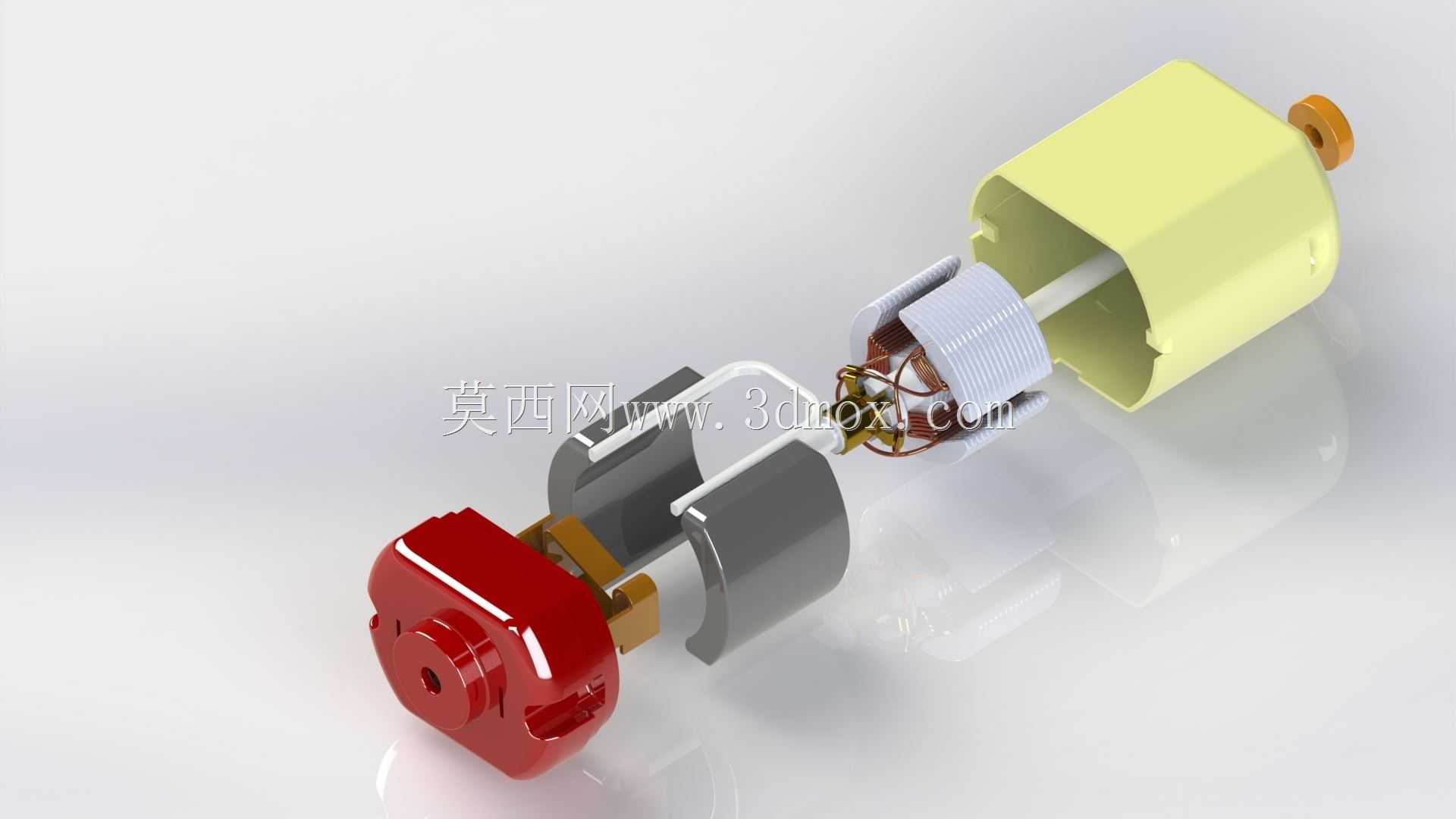

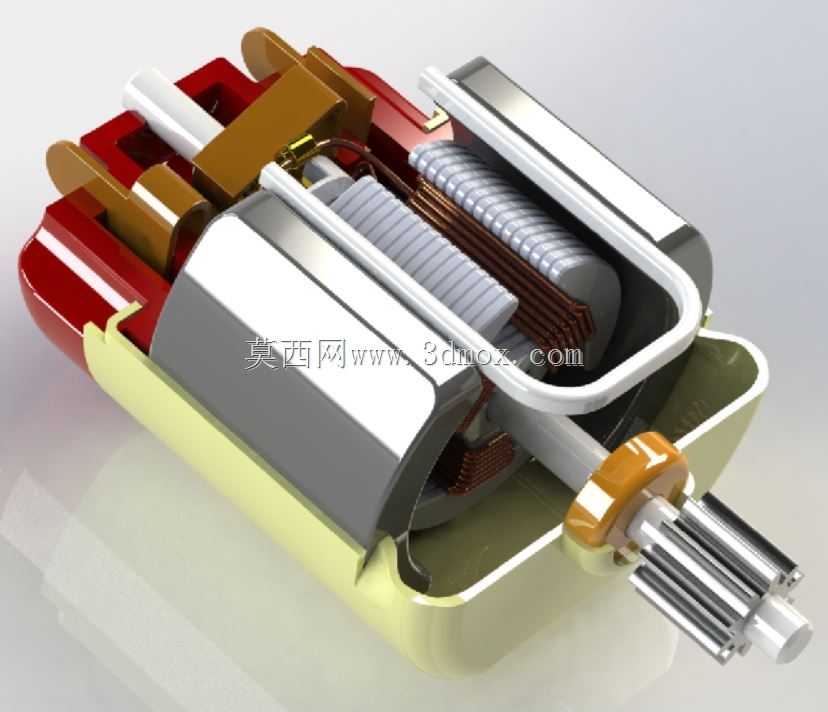

这款剖视呈现的小型有刷直流电动机，常见于消费级小型传动场景、玩具动力单元、小型家电驱动模块以及低压工控执行机构中，作为动力输出核心部件，它依靠直流供电实现旋转扭矩输出，适配低电压供电场景下的动力需求，相比同功率交流电机具备更优的启动扭矩特性与调速线性度。从结构设计逻辑来看，模型做了半剖处理，能够清晰展示内部定子永磁体、转子绕线组、换向器、碳刷组件以及输出端齿轮轴的装配关系，外壳采用上下扣合的拼接结构，端盖与机壳的定位止口做了适配设计，保证装配后转子的同轴度公差控制在合理区间，避免运转过程中出现扫膛问题。输出轴端集成了小模数圆柱齿轮，可直接与配套减速齿组啮合，省去额外加装联轴器的空间，适配紧凑安装空间的设备需求，这类设计常见于需要小体积大减速比输出的小型传动系统中。设计过程中优先考虑了部件的装配可行性，碳刷架的固定位置与换向器的接触压力做了匹配设计，既保证导电接触的可靠性，又避免碳刷过度磨损缩短使用寿命；转子绕组的排布方式兼顾了磁路效率与绕线工艺性，定子磁钢的贴装位置与转子铁芯的气隙控制在均匀区间，减少运转过程中的扭矩波动。从安装边界来看，机壳的外径尺寸适配常规小型电机的安装卡位，输出轴的伸出长度与齿轮参数匹配通用小型减速箱的输入接口，机壳尾部的端盖预留了供电接线的引出空间，不需要额外改动结构即可完成接线固定。这类电机在实际应用中，可根据负载需求调整绕组线径与匝数，匹配不同电压等级下的转速与扭矩输出，剖视结构的建模过程中，每个部件的配合公差都参考了小型直流电机的行业通用规范，比如转子轴与轴承的配合采用基孔制过渡配合，碳刷与刷架的间隙控制在滑动顺畅且无明显旷量的区间，既满足运转时的碳刷进给需求，又避免碳刷晃动产生的接触不良问题。机壳外部的包覆结构兼顾了绝缘防护与散热需求，定子产生的热量可通过金属机壳快速散出，避免长时间高负载运转出现过热退磁问题，输出端的轴承位做了台阶定位，防止轴承在运转过程中出现轴向窜动，保证输出齿轮与啮合齿组的中心距稳定，降低传动噪音与齿面磨损速率。
