剖解式滚柱轴承三维结构展示

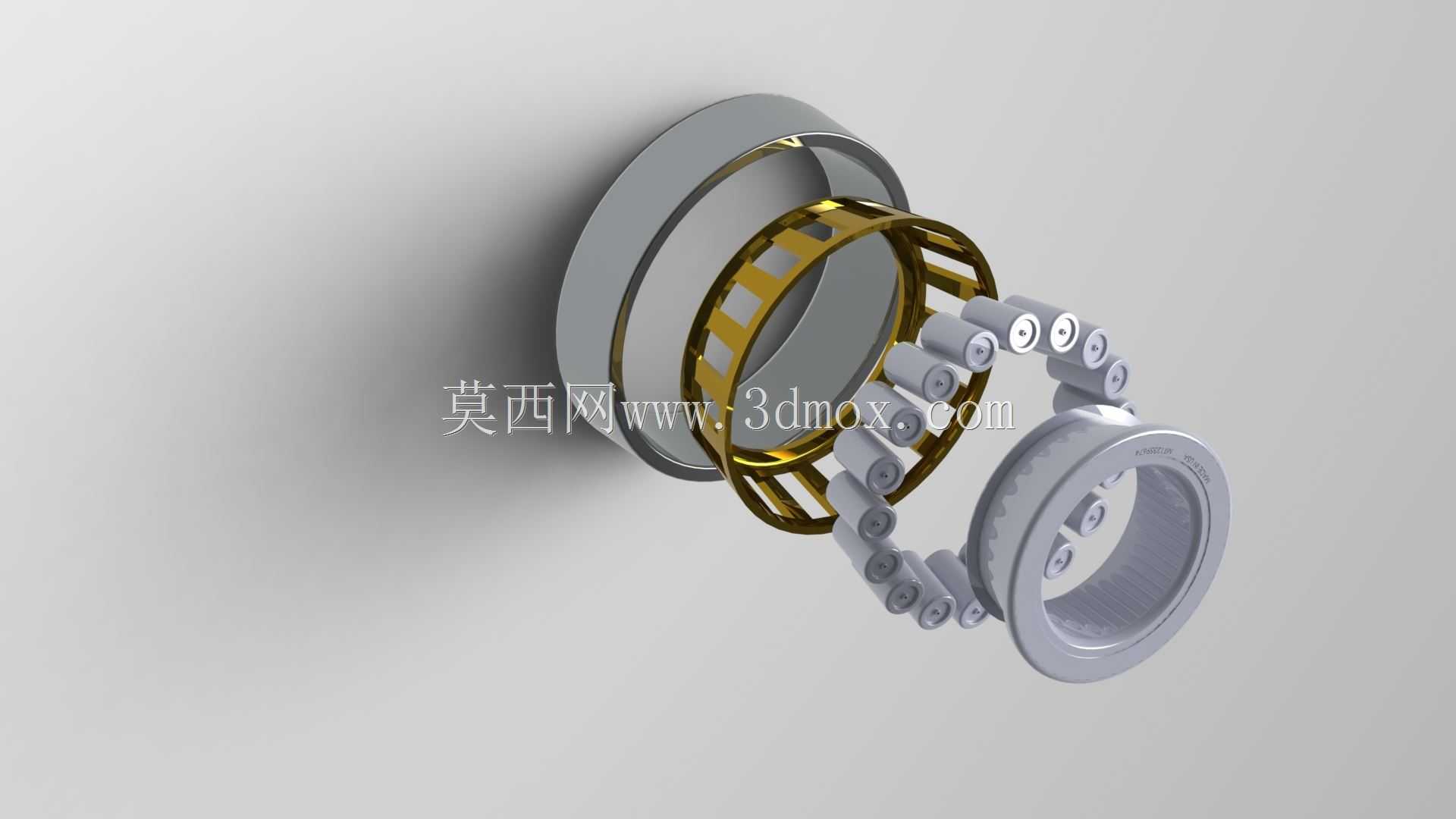

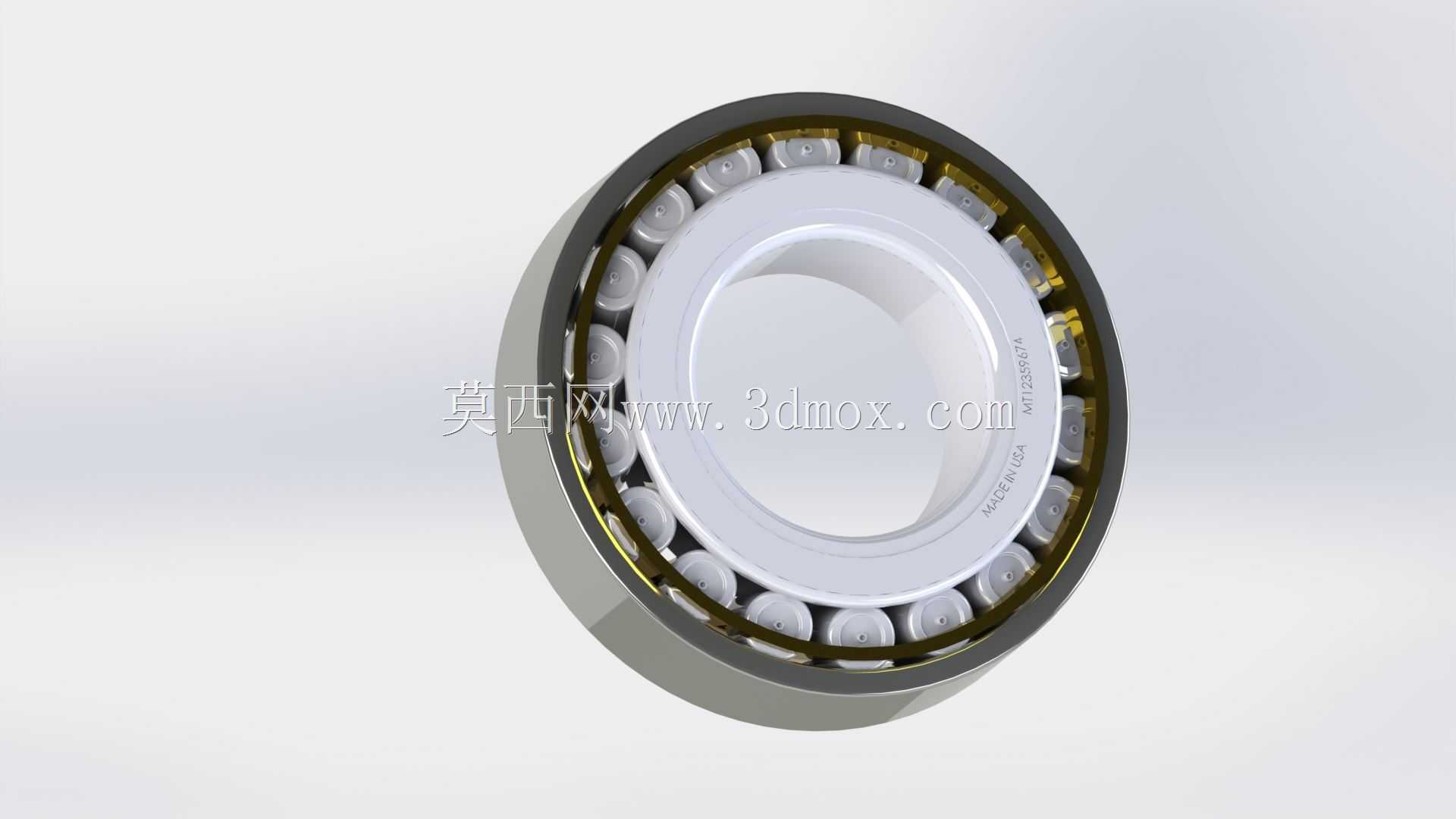

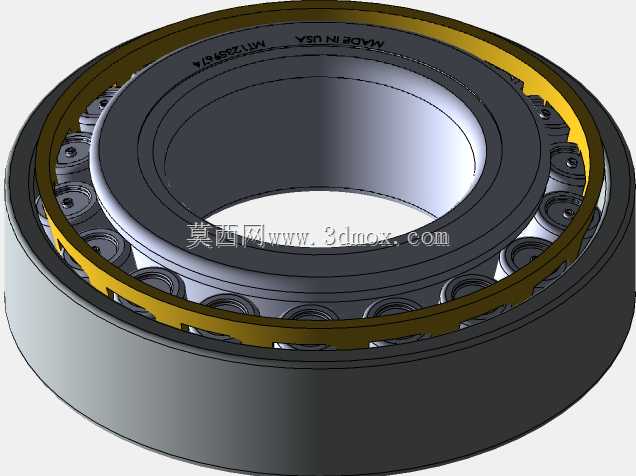

　　在重载传动场景的设备选型与结构设计环节，滚柱轴承是承担径向载荷、保障轴系回转精度的核心基础部件，这套三维结构采用爆炸剖视的呈现形式，将轴承的内圈、外圈、滚动体、保持架四个核心组成部分沿装配轴线做分层拆解展示，能让结构设计人员直观观察各零件的配合关系，无需反复剖切实体样件就能理清装配逻辑。从实际工业应用场景来看，这类滚柱轴承常被用在冶金轧机辊道、矿山破碎机主轴、重型减速机输入输出轴、大型风机转轴这类需要承受大径向载荷、存在一定冲击载荷的工况位置，相比同尺寸的球轴承，滚柱轴承以线接触的滚动接触形式，拥有更高的径向承载能力，更适配中低速重载的传动需求。在结构设计思路上，这套模型还原了实体轴承的核心设计逻辑：内外圈的滚道采用微凸度修形设计，

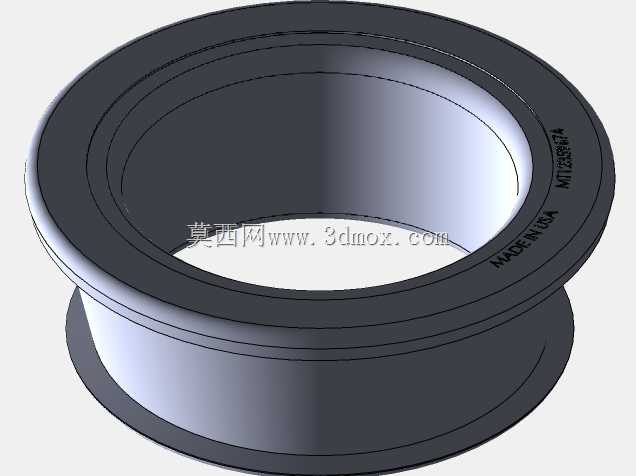

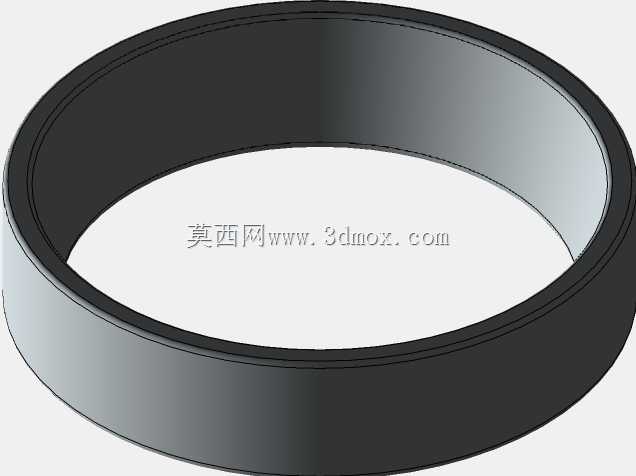

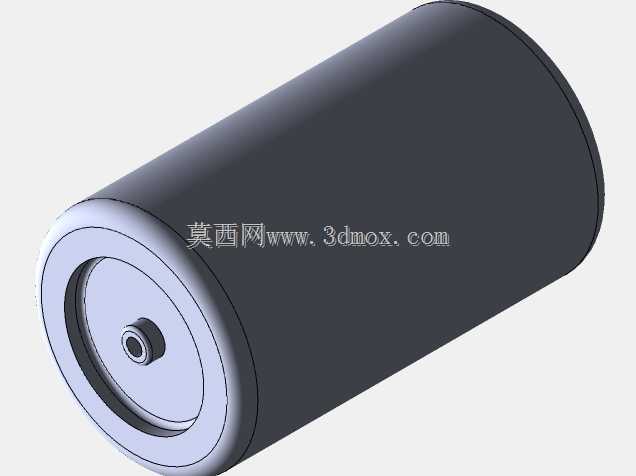

　　避免滚柱端部出现应力集中导致的早期点蚀失效；保持架采用兜孔式结构，均匀分隔每一粒滚柱，防止滚动体在运转过程中出现相互摩擦、歪斜卡滞的问题，同时引导滚柱在非承载区保持正确姿态，降低运转过程中的滑动摩擦损耗。从安装边界与尺寸配合的角度来看，模型还原了轴承的典型配合特征：内圈与轴的配合采用基孔制过盈配合，保证内圈随轴同步回转，避免内圈与轴面出现相对滑动导致的配合面磨损；外圈与轴承座孔的配合多采用过渡配合，既保证外圈的定位精度，也方便后期维护时的拆卸更换；滚柱与内外圈滚道之间预留了符合行业标准的径向游隙，用来补偿轴系工作时的热膨胀变形、配合面的形位公差偏差，避免轴承在运转过程中出现卡滞、温升过高的问题。在设备实际运行过程中，

　　滚柱轴承的功能不只是承载径向载荷，部分带挡边结构的滚柱轴承还能承受一定限度的单向轴向载荷，可对轴系起到轴向定位的作用，限制轴系在运转过程中的轴向窜动量，保障整台设备的传动精度。做三维建模的时候，这类轴承的建模难点集中在保持架的兜孔位置度、滚柱的修形曲面、内外圈滚道的曲率匹配上，这套模型将各零件独立拆分，既可以用来做装配干涉检查的参考，也能作为传动方案选型阶段的可视化演示素材，帮助设计人员在方案评审阶段清晰展示轴系的支撑结构逻辑。在日常的设备维护场景中，通过这类剖解式的结构模型，也能让运维人员快速理解轴承的装配顺序：安装时需要先将保持架与滚柱组合成滚动体组件，再依次压装内圈、外圈，拆卸时要避免直接敲击滚动体和保持架，

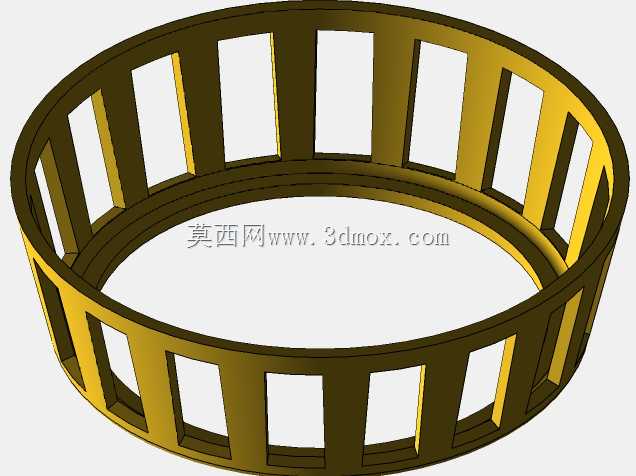

　　防止零件变形导致轴承精度丧失。另外，模型还原的保持架采用镂空式结构设计，这种结构一方面可以降低保持架自身的重量，减少轴承运转时的离心力影响，另一方面也能让润滑脂更好地进入滚道与滚动体的接触区域，形成稳定的润滑油膜，降低接触表面的摩擦磨损，延长轴承的实际使用寿命。在选型匹配阶段，设计人员可以参考这类结构模型，根据轴系的载荷大小、回转速度、安装空间尺寸，选择对应尺寸系列的滚柱轴承，核对安装位置的轴肩高度、轴承座孔的倒角尺寸，避免出现轴肩过高导致拆卸困难、倒角尺寸不足导致轴承安装不到位的问题。
