FRC竞赛用空心花键传动长轴结构设计

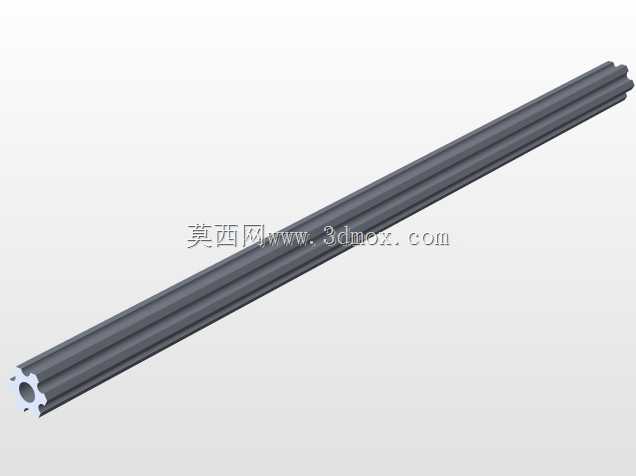

　　做FRC机器人结构设计的时候，传动长轴的选型和建模一直是容易踩坑的环节，很多新手一开始会直接选用现成的实心圆轴，要么重量超标导致整机动态响应跟不上，要么传动端配合间隙大，急停急起的时候出现传动滞后，甚至轴端连接松脱的问题。这次设计的这款空心花键长轴，就是针对竞赛机器人的大跨度传动场景做的优化结构，首先从截面设计来看，采用了外多棱边、内花键孔的空心结构，相比同外径的实心轴，重量能降低40%以上，同时空心结构的抗扭截面系数并没有出现大幅下降，完全能满足FRC赛事里弹射机构、升降臂传动的扭矩传递需求。

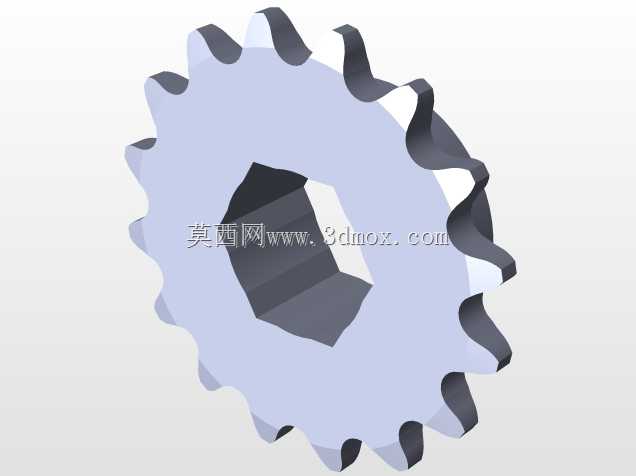

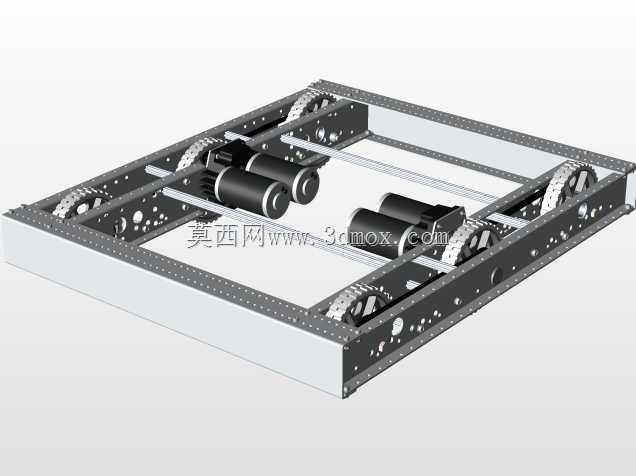

　　从实际应用场景来说，这类长轴主要用在机器人跨距较大的动力传递位置，比如底盘两侧轮组的同步传动、升降机构的长距离动力输入、拾取机构的翻转传动轴，这些位置往往没有多余的空间布置中间支撑轴承，对轴的自身刚性、直线度要求很高。设计的时候特意把外圆做成了多道沿轴向分布的凸棱结构，不是光滑的圆柱面，一方面是这些凸棱可以作为安装定位基准，装配同步带轮、轴承的时候不需要额外打定位销，直接靠凸棱的侧面做周向限位，能省去不少装配时的配做工序；另一方面凸棱结构相当于在轴的外圆增加了纵向加强筋，能大幅提升长轴的抗弯刚性，在两端支撑、中间受径向载荷的工况下，挠度比同重量的光滑空心轴小30%左右，避免长轴高速转动的时候出现甩动、共振的问题。

　　轴端的内花键结构是整个设计的核心配合部位，这里的花键采用了渐开线齿形，齿侧配合间隙控制在0.02mm以内，既能保证和配套的花键轴套实现快速插拔装配，满足赛事里快速更换维修的需求，又能保证扭矩传递的时候没有回程间隙，在机器人做快速正反转切换、急停动作的时候，传动链路没有虚位，动作精度能得到保障。很多人做长轴设计的时候容易忽略安装边界的问题，这款轴在设计的时候就提前预留了标准件的安装尺寸，两端的轴颈直径统一适配赛事里常用的608轴承、12mm内径的同步带轮，不需要额外加工轴套变径，从安装长度来说，轴身的有效配合长度覆盖了FRC机器人常用的框架宽度范围，两端伸出的花键段长度刚好够安装锁紧挡圈，不会出现轴端过长和其他结构干涉、或者过短导致挡圈装不上的问题。

　　从建模的细节来看，轴身的所有棱边都做了0.5mm的倒角处理，不是尖锐的直角，一方面是加工的时候能避免应力集中，长轴受冲击载荷的时候不会在棱边位置出现裂纹，另一方面装配的时候不会刮伤安装人员的手，也不会刮破配套的电线、气管。内花键的齿端做了导入倒角，装配花键套的时候不需要反复对齐齿位，能直接顺着倒角滑入，大幅提升装配效率。另外轴身的外凸棱是沿轴向等距分布的，每道凸棱的尺寸公差控制在0.05mm以内，不管在轴的哪个位置安装固定环、传动轮，都能保证周向定位的可靠性，不需要在轴上打顶丝孔破坏轴的结构强度，毕竟长轴上如果打太多顶丝孔，会造成应力集中，受大扭矩的时候容易从孔位断裂。

　　实际测试的时候，这款轴在承受15N·m的扭矩输入时，轴身的扭转角不到0.3度，完全能满足弹射机构瞬间大扭矩输出的需求，同时因为空心结构的减重效果，整根轴的转动惯量比同规格实心轴小很多，驱动电机的负载能降低不少，电池的续航时间也能得到相应提升。很多参赛队伍在设计传动系统的时候，往往把注意力放在电机、减速器的选型上，忽略了传动轴本身的结构优化，其实长轴作为动力传递的中间载体，它的刚性、重量、配合精度直接影响整个机构的动作表现，这款花键长轴的设计就是从赛事的实际工况出发，在重量、刚性、装配便捷性之间找了最优的平衡点，不管是做新机器人的结构设计，还是对现有设备的传动部件做升级替换，都能直接参考这个结构的尺寸参数做适配调整，不需要再从零开始做轴的截面验算、配合位设计，能节省不少结构开发的时间。
