工业方管焊接支撑桌架结构设计

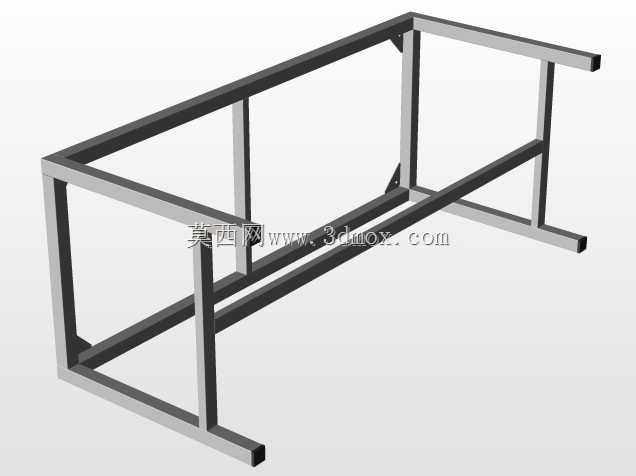

　　这款方管焊接成型的桌架结构，在车间工位布局、实验室检测台搭建、生产线旁物料暂存台配置场景中应用十分广泛，区别于民用家具的桌架结构，其设计逻辑完全围绕工业场景的承重需求、安装适配性、长期使用稳定性展开。从结构受力角度看，整体采用矩形截面型钢作为主受力构件，长边方向设置双道横向支撑梁，短边方向在立柱间设置斜向加强筋，有效规避了长跨度框架在重载下的侧向扭转变形，立柱底部采用通长的横向落地支撑，替代了传统的单点支脚结构，将台面传递的集中载荷均匀分散到地面接触区域，即使在地面平整度存在±3mm偏差的车间环境中，也不会出现架体单点悬空、受力不均导致的焊缝开裂问题。设计过程中优先考虑了安装边界的适配性，

　　整体框架的宽度尺寸适配常规工业台面的标准模数，长度方向预留了与相邻工位架体拼接的安装孔位，可根据产线长度需求进行多组拼接扩展，无需额外加工连接构件。框架的上沿平面设置了统一的台面安装基准面，所有型钢的上表面焊接后经过平面度校形，平面度公差控制在0.5mm/米范围内，适配密度板、防静电胶皮、不锈钢钢板等多种材质台面的安装，无需二次打磨找平。在功能特性上，架体下部预留了充足的腿部活动空间，横向支撑梁的安装高度避开了人员坐姿状态下的腿部活动区域，同时下部的横向构件可作为脚踏支撑使用，也可扩展安装抽屉导轨、置物层板等附加配件，满足不同工位的储物需求。焊接工艺设计上，所有连接节点采用满焊+角焊缝补强的方式，焊缝高度不低于管材壁厚的0.7倍，

　　焊接后整体进行去应力处理，避免长期承重后焊缝位置出现应力变形，框架表面可根据使用场景选择喷塑、镀锌、喷漆等表面处理方式，适配潮湿、多粉尘、有腐蚀介质等不同车间环境。从实际使用反馈来看，这种结构的桌架静态承重可达到每米500kg以上，完全满足车间放置工具、检测仪器、待加工工件的承重需求，相比铝型材拼装的桌架，其抗冲击性能更优，在频繁放置重型工件、存在磕碰的工位场景下，不会出现型材连接节点松动、框架移位的问题。设计时还考虑了架体的转运便利性，整体框架重量控制在单人可辅助搬运的范围内，无需借助起重设备即可完成工位调整，框架的边角位置全部做了倒角处理，避免安装、转运过程中出现磕碰划伤的安全隐患。在结构细节优化上，

　　立柱与横向梁的连接位置采用了切角贴合的焊接方式，相比直接抵接的焊接结构，其接触面积更大，受力传递更顺畅，斜向加强筋的位置设置在框架受力变形的最大应力点处，用最少的材料实现了最优的结构加强效果，兼顾了结构强度与材料成本的平衡。这种框架结构除了作为工作台支架使用外，还可通过调整管材规格、整体尺寸，衍生出设备底架、物料周转架、检测仪器支架等多种用途的支撑结构，具备很强的结构通用性，在非标工装设计、车间工位布局优化项目中，属于复用率极高的基础支撑结构单元。
