立式金属感应检测传感安装支架

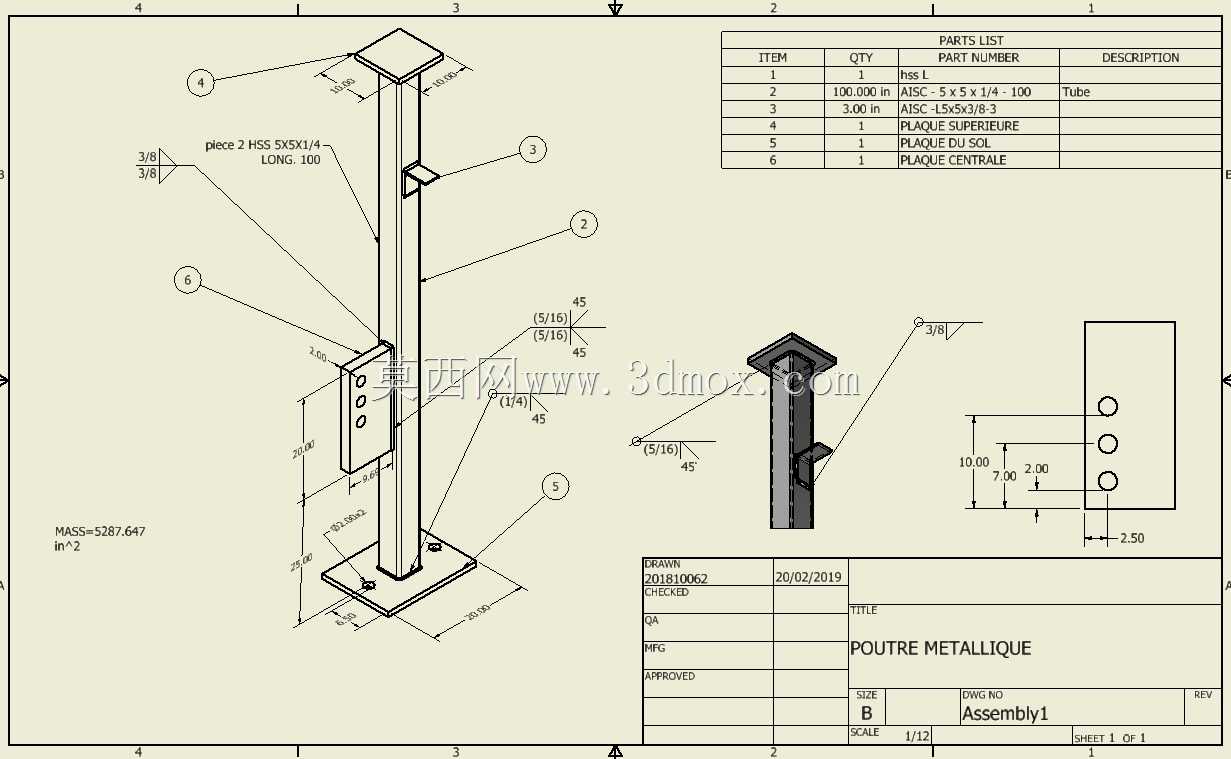

　　这款立式金属构件主要用于工业现场传感检测单元的承载安装，在自动化生产线的工位物料到位检测、厂区周界安防的入侵感应、智能道闸的车辆识别触发、户外设备的状态监测点位布设等场景中都能适配使用。构件整体采用立式长柱结构设计，底部为方形安装法兰盘，法兰盘上预留四个对称分布的螺栓固定孔，可直接通过膨胀螺栓或机牙螺丝固定在混凝土地面、设备钢构平台、水泥基座等硬质安装基面，安装时需保证法兰盘与安装面完全贴合，避免立柱倾斜导致传感检测角度出现偏差。立柱主体采用矩形金属型材拼接结构，前后两侧做分色处理，既可以区分安装面与外观面，也能在户外使用时降低阳光直射带来的温度形变影响，型材的壁厚选型兼顾结构刚性与整体重量，在1.2米的常规安装高度下，

　　侧向施加150N的外力时柱体顶端形变量不超过2mm，完全满足常规传感元件的安装稳定性要求。立柱中上部设计有一个可调节的悬臂安装位，悬臂采用L型折弯金属件，通过侧面的锁紧螺丝固定在立柱的滑槽内，可根据实际检测需求上下调整悬臂高度，也可绕立柱轴线小范围旋转调整检测方向，适配不同检测距离、不同检测角度的光电、接近类传感元件安装。立柱下部设置有独立的电气安装盒，盒体采用嵌入式安装结构与立柱型材贴合固定，盒体正面预留三个指示灯安装孔与一个检修盖板，可直接将传感单元的接线端子、信号转换模块、状态指示灯集成在盒内，无需额外配置外置接线箱，减少现场布线的复杂度，盒体与立柱之间预留穿线孔位，线缆可从立柱型材的内部空腔走线，

　　从底部法兰盘的出线孔引出至预埋管线，既可以保护线缆不受外力破坏，也能避免线缆外露影响现场整洁度。立柱顶端设计有方形顶板，可用于安装太阳能供电模块、无线信号传输天线或者防雨罩，适配户外无外接电源的监测点位使用，顶板的尺寸略大于立柱截面，可起到一定的防雨淋作用，减少雨水顺着立柱流入内部空腔腐蚀线缆与接线端子。在设计过程中，这款构件充分考虑了不同场景的安装边界，底部法兰的安装孔距适配市面上通用的M12膨胀螺栓规格，无需额外定制固定件；立柱型材的滑槽尺寸兼容常规的M6方形螺母，可直接加装额外的安装附件，比如声光报警器、标识牌、辅助照明单元等；电气安装盒的内部空间可容纳最大尺寸为100mm60mm30mm的电路模块，

　　覆盖绝大多数工业级传感信号处理模块的安装尺寸。实际使用时，可根据现场的检测高度需求，选择对应长度的立柱型材，无需重新开模制作法兰与安装盒配件，大幅降低多场景适配的成本。构件的所有外露金属边缘都做了倒角钝化处理，避免安装调试过程中划伤作业人员，表面采用喷塑处理，可适应户外-20℃到60℃的工作环境，具备基础的防腐蚀、防锈能力，在普通工业环境下使用寿命可达8年以上。不同于常见的一体式传感支架，这款构件采用模块化拼接设计，各个部件都可单独拆卸更换，若某一部分出现磕碰损坏，无需整体更换支架，仅需替换对应损坏的部件即可，大幅降低后期维护成本。在布线设计上，立柱内部的空腔截面足够容纳3根直径6mm的屏蔽线缆，可同时满足供电、信号输出、通讯传输三类线缆的走线需求，且空腔内预留有扎带固定位，可将线缆分段固定，避免线缆在内部晃动磨损绝缘层。
