带加强筋法兰座式支撑连接构件

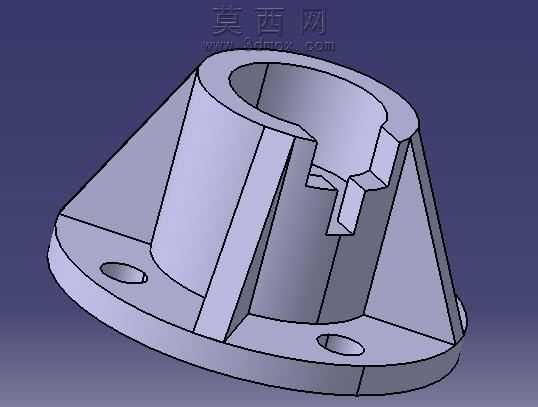

该模型为法兰座式支撑连接构件，采用三维参数化建模方式完成整体结构设计，建模过程中先绘制底部圆形法兰盘的二维草图，通过拉伸特征生成法兰基体，在法兰盘对应位置切除两个对称的安装通孔，用于后续通过螺栓完成构件的固定安装。主体支撑筒部分采用同轴心拉伸生成中空筒体结构，筒体侧壁开设两处对称的卡槽结构，用于与配套对接部件实现卡合定位，避免装配后出现周向转动偏移。为提升构件整体结构强度，在筒体与底部法兰盘之间均匀布置三块三角形加强筋，筋板与筒体、法兰盘采用一体化合并特征设计，消除装配间隙带来的应力集中问题，有效提升构件的抗载荷、抗形变能力。建模全程采用全约束草图绘制，所有特征参数均可根据实际使用需求调整修改，方便适配不同规格的安装场景。渲染阶段采用哑光金属材质赋予模型整体，模拟铸铁构件的表面质感，添加柔和的环境漫反射光源，清晰呈现各部分结构的轮廓与衔接关系，通过透视角度的渲染视图可直观观察到构件的内外结构、安装孔位、卡槽位置以及加强筋的分布形态。设计过程中充分考虑构件的实际装配需求，中空筒体的内径尺寸、卡槽的深度与宽度、法兰盘安装孔的中心距均按照通用机械安装标准设定，保证该构件可直接适配常规的轴类、杆类部件的支撑连接场景，底部法兰的安装面做平面度约束处理，确保安装后构件的垂直度符合使用要求，整体结构紧凑，受力分布合理，在满足支撑连接功能的前提下尽可能优化结构重量，减少不必要的材料消耗，适用于各类机械设备中需要垂直支撑、定位连接的工位使用。
