杠杆重锤式安全阀门三维结构设计

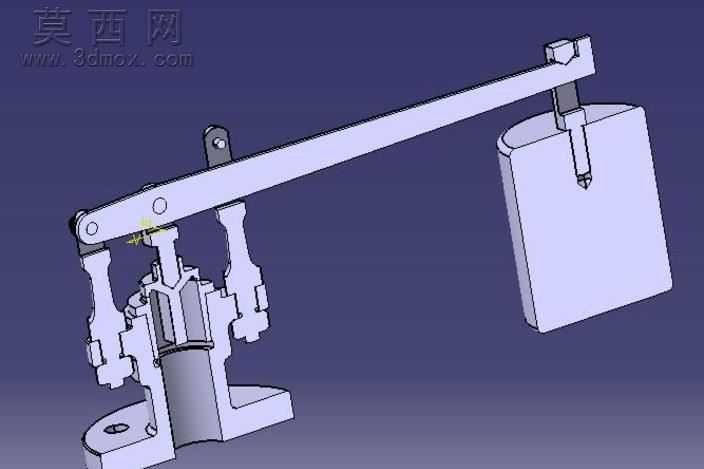

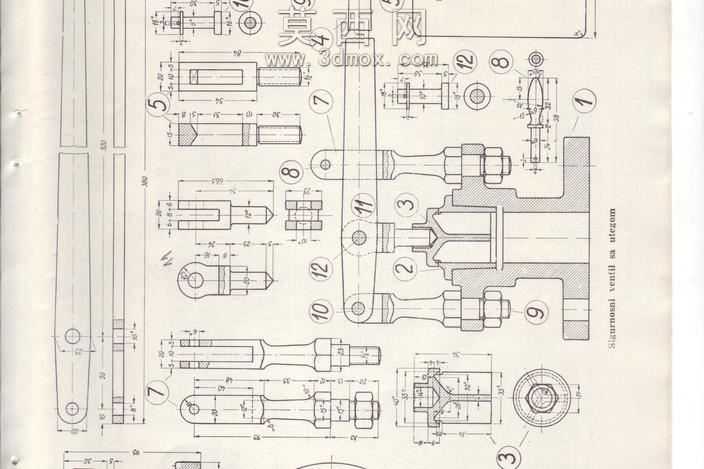

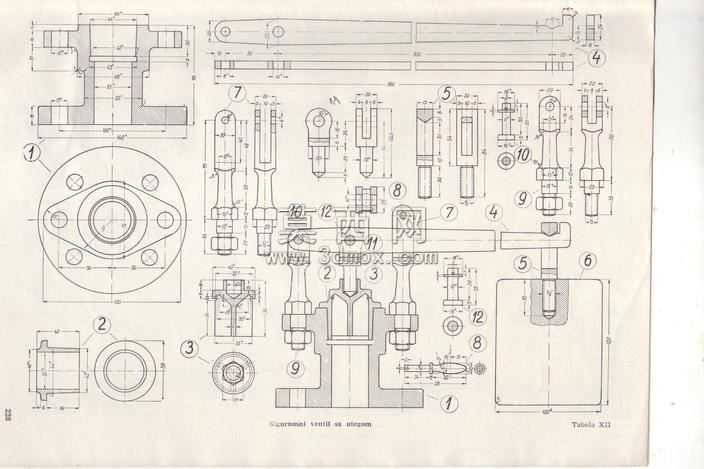

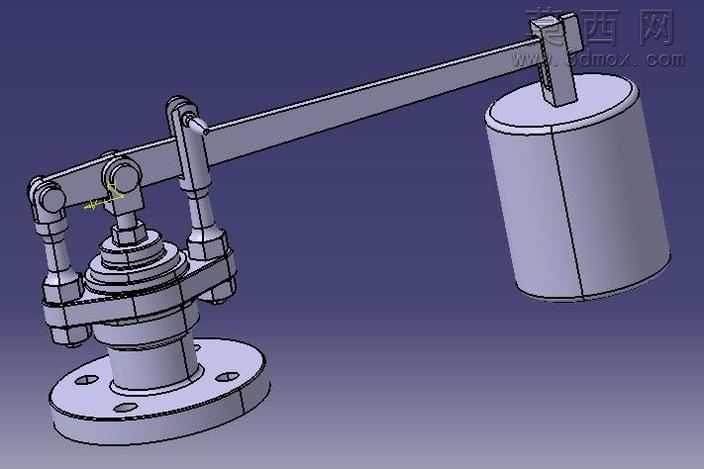

本作品为杠杆重锤式安全阀的三维参数化模型，建模过程严格遵循机械设计规范，先通过草图绘制完成底部法兰安装基座的轮廓绘制，对法兰盘上的螺栓安装孔进行圆周阵列排布，保证孔位的同轴度与位置精度符合管道安装的通用标准。随后依次构建阀座、阀芯、阀杆等核心过流部件，对阀芯与阀座的密封配合面做了贴合度优化，确保密封结构在闭合状态下无泄漏间隙。杠杆传动部分采用铰接结构设计，对各个连接销轴的配合间隙做了合理预留，既保证杠杆摆动过程的顺畅无卡滞，又避免间隙过大导致的泄压阈值偏差。末端重锤块采用圆柱式实体结构，建模时通过调整重锤的力臂距离与自身重量参数，可匹配不同的泄压开启压力设定，满足不同工况管路的超压泄压需求。渲染阶段采用金属哑光材质模拟阀体的铸钢质感，对铰接转动部位做了轻微的金属光泽处理，突出运动部件的结构特征，背景采用纯色渐变设计，弱化无关元素对结构展示的干扰，清晰呈现整个阀门的装配关系与传动逻辑。设计过程中重点考量了阀门的动作可靠性，杠杆的支点位置经过反复校核，确保重锤重力通过杠杆精准传递到阀芯顶部，当管路内部压力超过设定阈值时，介质推力可克服重锤的杠杆作用力，顶起阀芯完成泄压动作，压力回落至安全区间后阀芯可自动回落复位，实现管路压力的自动安全管控，整个模型的装配层级清晰，各个部件的连接关系明确，可直接用于结构教学、工况模拟演示以及后续的工程图纸导出参考。
