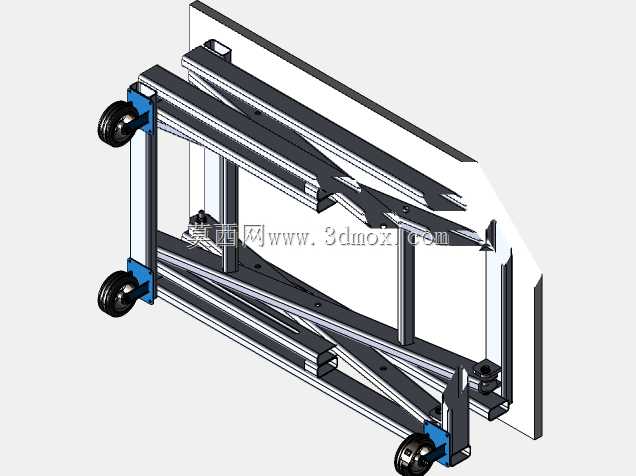

剪叉式移动升降承载作业台车结构

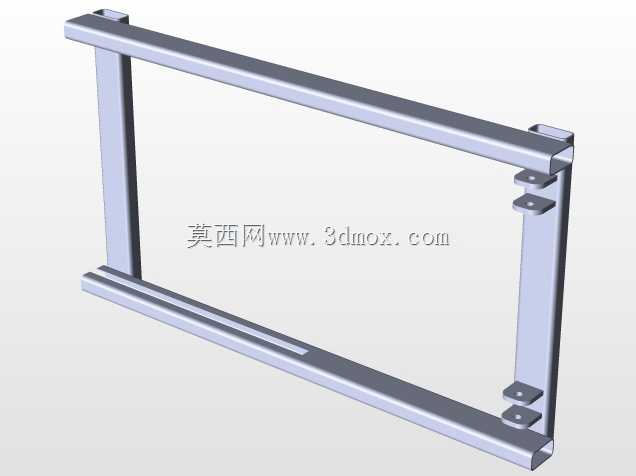

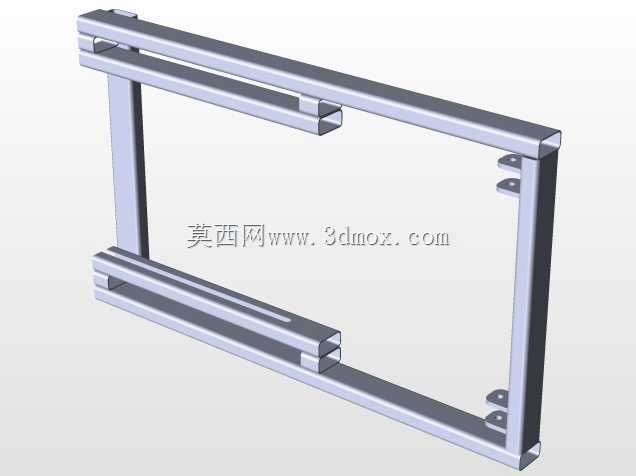

　　这款剪叉式移动作业台车的结构设计，核心围绕车间内短距离转运、临时高位作业支撑的实际场景展开，日常在机加工车间的工序间物料转运、设备旁临时检修登高、仓储区域低层货架理货等场景都能适配，相比固定工位的升降台，它的移动属性让单台设备可以覆盖多个作业点位，不用为每个工位单独配置登高或承载设施，能有效压缩车间辅助设备的配置成本。从结构功能来看，它采用多层剪叉臂铰接的形式实现升降动作，剪叉臂之间通过销轴连接，铰接点位的公差配合控制在合理区间，既保证升降过程中臂体摆动顺畅无卡滞，又能避免间隙过大导致的平台晃动，承载侧的框架采用铝型材拼接搭配金属加强筋的形式，铝型材的槽道可以方便后期加装工装夹具、物料挡边或者安全护栏，不用额外在型材上焊接打孔，

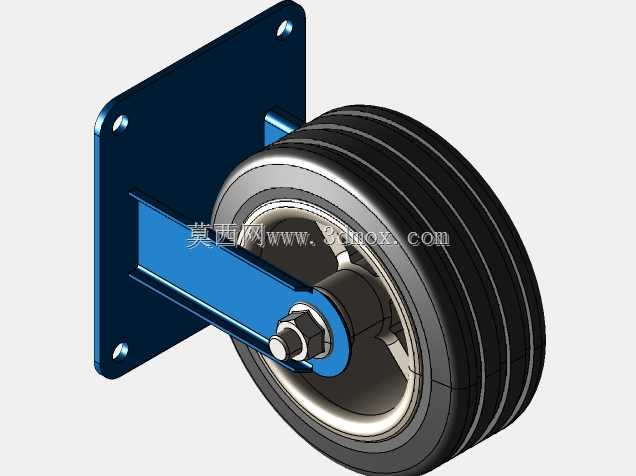

　　适配不同作业场景的改装需求。底部的脚轮采用带刹车的万向轮搭配定向轮的组合，靠近操作侧的两个脚轮为万向带刹结构，移动时可以灵活转向，停靠作业时踩下刹车就能锁定轮体，避免作业过程中台车移位，另外两个脚轮为定向轮，保证长距离移动时的行进方向稳定，不会出现走偏的情况。设计过程中首先考虑的是安装边界的适配性，整体收拢状态下的高度控制在常规作业平台的低位区间，能顺利通过车间内的常规防火门、设备旁的安全通道，不会因为整体高度过高无法在车间内通行；展开后的最大作业高度覆盖常规人工站立作业的高位需求，不用额外搭配登高梯就能完成1.5米到2米区间的作业操作。剪叉臂的型材选型经过受力校核，每一层臂体的截面尺寸都匹配额定承载下的弯曲应力要求，

　　铰接点的销轴采用调质处理的钢材，表面做防锈处理，避免车间内的切削液、油污腐蚀导致销轴锈死，影响升降动作的顺畅性。底部框架的脚轮安装座采用加厚钢板焊接在框架主梁上，焊接位置做了应力释放处理，避免长期承重后安装座出现开焊变形的问题，轮体的承载能力匹配整台设备的额定载重加上动载系数，保证移动过程中遇到车间地面的小坡度、接缝凸起时，轮体不会因为瞬时冲击出现损坏。平台侧边的安装位预留了标准的螺栓孔位，后期如果需要加装安全围栏、工具挂板或者物料盛放盒，直接通过螺栓连接就能固定，不用对原有框架做破坏性改装。升降动作的受力点集中在剪叉臂的铰接中心线上，驱动端的安装位预留了通用的连接接口，不管是采用手动液压驱动还是电动推杆驱动，都能直接适配安装，

　　不用重新修改剪叉臂的结构，给后期的功能升级留足了余量。整体结构的装配逻辑遵循模块化设计，剪叉臂组件、脚轮组件、平台框架、底部支撑架都可以单独拆分，运输过程中可以拆解为扁平组件打包，到现场后只需要用常规的内六角扳手、开口扳手就能完成组装，不需要专用的装配工装，日常维护时如果某个组件出现磨损，单独更换对应配件即可，不用整体更换设备，能降低后期的维护成本。在实际使用场景中，这类台车还可以搭配不同的台面附件，比如铺设防滑橡胶垫用于人员站立作业，加装V型块用于轴类零件的转运支撑，或者加装固定绑带用于异形工件的转运固定，结构本身的拓展性足够覆盖多数车间内的轻型移动升降作业需求，不会因为功能单一导致设备闲置。另外在结构细节上，剪叉臂的收拢限位做了隐性设计，当臂体收拢到最低位置时，相邻臂体之间的橡胶缓冲块会先接触，避免金属臂体直接碰撞产生噪音和磕碰损伤，展开到最高位置时也有硬限位结构，避免臂体过度展开导致结构失稳，这些细节设计都是围绕车间实际使用中的常见问题做的针对性优化，比如日常使用中工人操作时如果没有控制好升降行程，限位结构就能起到保护作用，避免结构损坏引发安全问题。
