小型机械式行程限位检测开关结构

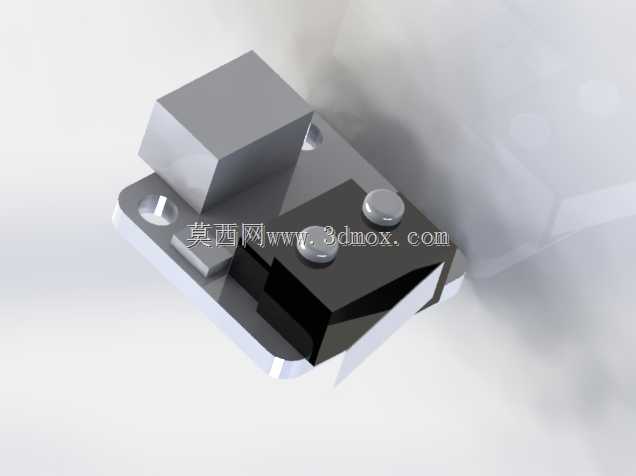

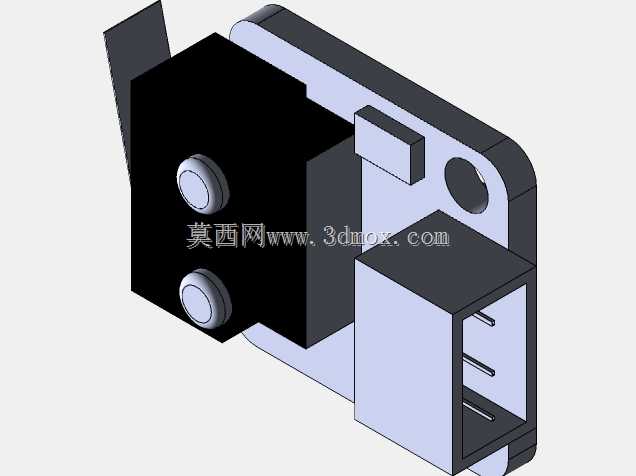

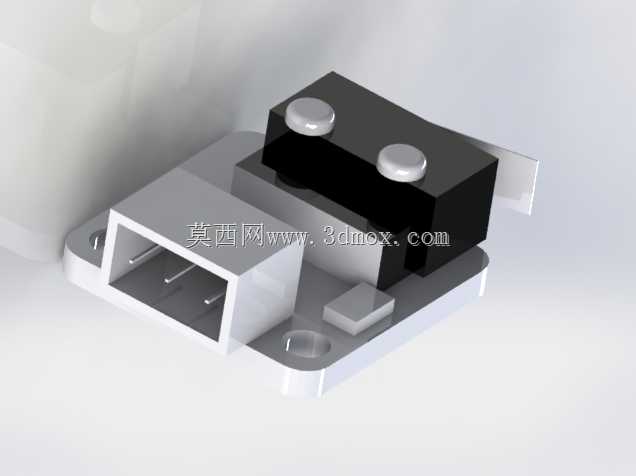

　　在自动化生产线、非标专机、机床进给机构这类需要硬限位保护的场景里，这类小型机械式限位开关是最基础也最可靠的位置检测元件，和光电、霍尔类非接触式传感器不同，它依靠物理接触触发，抗电磁干扰能力极强，在强电、强磁、多粉尘的车间环境里，不会因为光线干扰、金属碎屑遮挡出现误触发，是设备安全回路里必不可少的最后一道防护。从结构设计来看，这款开关采用了金属基座加绝缘触点座的组合结构，基座上预留了两个沉头安装孔，安装孔的中心距按照通用小型限位件的安装规范设计，适配大部分设备机架上的预留安装位，安装时不需要额外做转接板，直接用M3规格的内六角螺丝就能固定在机架或者安装板上，安装面的平面度公差控制在0.1mm以内，避免安装后基座变形导致内部触点卡滞。

　　触发端采用了楔形滑动触发结构，和常见的滚轮摆臂式限位开关不同，这种直推式的触发结构行程更短，触发响应速度更快，适合用在直线运动机构的硬限位位置，比如滑台的行程端点、气缸的伸出到位检测位置，当运动部件的撞块接触到触发端的楔形面时，会顺着斜面推动内部的滑动块，压缩复位弹簧的同时带动动触点与静触点闭合，输出开关量信号给设备的控制系统，当运动部件退回后，复位弹簧会推动滑动块复位，触点断开，完成一次检测循环。内部的触点组件采用了银合金触点材质，接触电阻小，允许通过的控制电流更大，可以直接接入小型继电器的控制回路，不需要额外加中间继电器放大信号，触点部分做了绝缘隔层设计，相邻触点之间的爬电距离满足低压控制设备的安全规范，

　　不会因为积尘或者潮湿出现触点间短路的问题。外壳部分的上盖采用了卡扣加螺丝的双重固定方式，既方便日常检修时拆开清理内部的碎屑，也能保证在设备振动的工况下不会出现松脱，上盖和基座之间设计了密封胶条的安装槽，装配后可以达到IP40的防护等级，阻挡日常环境里的金属碎屑、粉尘进入开关内部，避免触点接触不良或者卡滞。在实际选型使用的时候，需要注意触发撞块的接触角度，因为触发端是楔形面，撞块的运动方向最好和楔形面的法线方向保持在30度夹角以内，避免侧向力直接作用在触发块上，长期使用会导致滑动块磨损卡滞，另外安装时要预留出0.5-1mm的超程余量，不能让撞块直接压死触发端，否则会导致内部弹簧长期处于极限压缩状态，提前出现疲劳失效，

　　也会撞坏触发端的楔形结构。这款开关的整体外形尺寸非常紧凑，总高度不到20mm，宽度也只有15mm左右，适合安装在设备内部空间比较局促的位置，比如小型模组的滑台侧面、工装夹具的夹紧到位检测位置，不会占用过多的安装空间，也不会和运动部件出现干涉。和同类型的限位开关相比，它的结构更简单，零件数量更少，后期维护的时候只需要定期清理触点表面的氧化层和碎屑，检查复位弹簧的弹力就可以，不需要复杂的校准步骤，对于设备维护人员来说非常友好。在三维建模的过程中，所有的配合尺寸都按照实际装配公差做了预留，滑动块和基座之间的配合采用H7/g6的间隙配合，既保证滑动顺畅，又不会出现过大的旷量，触点之间的开距控制在1mm左右，保证断开时的绝缘距离，同时也不会因为开距过大导致触发行程过长，安装孔的位置、触发端的高度都和实际量产产品的尺寸一致，可以直接导入到设备的整体装配里做干涉检查，不需要再重新调整安装位置。
