多工位扶轮丝网印刷设备结构设计

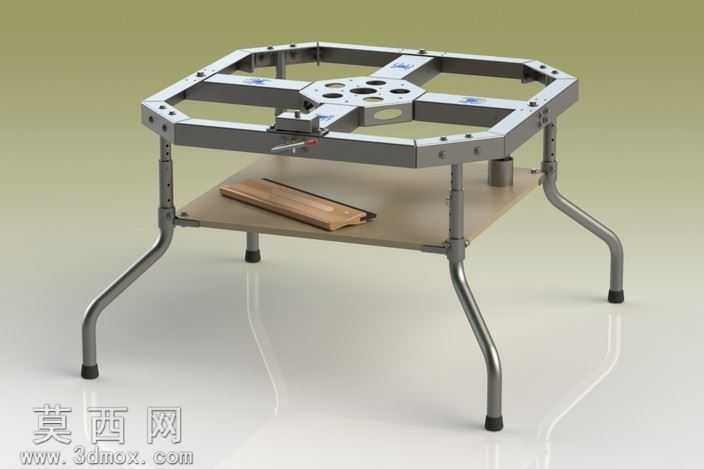

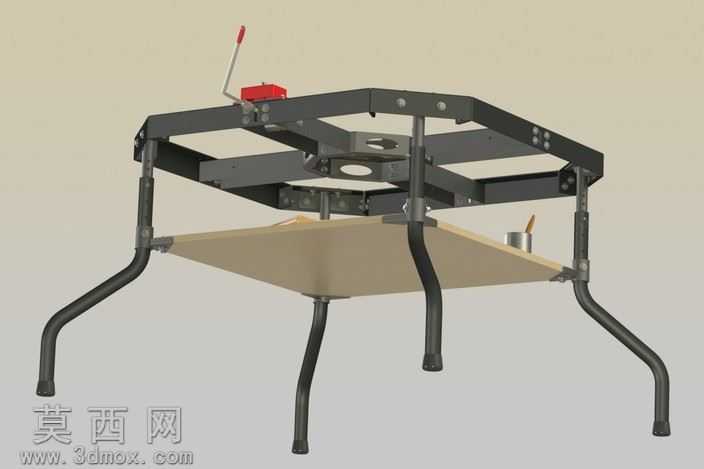

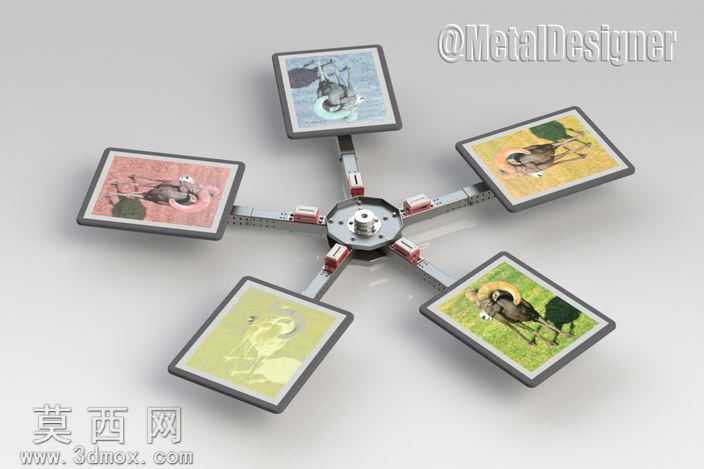

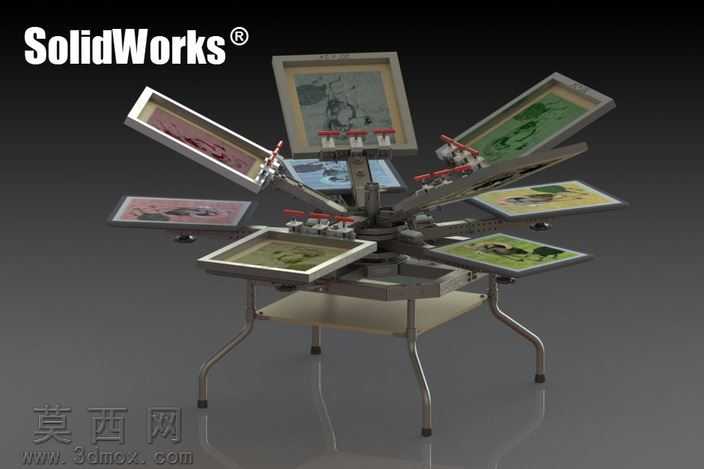

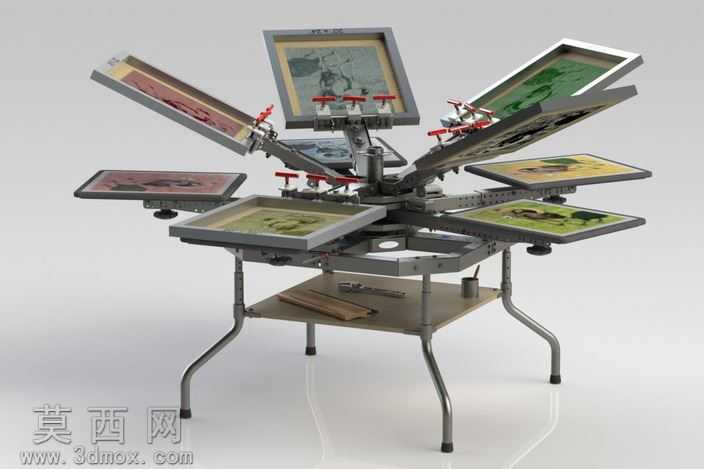

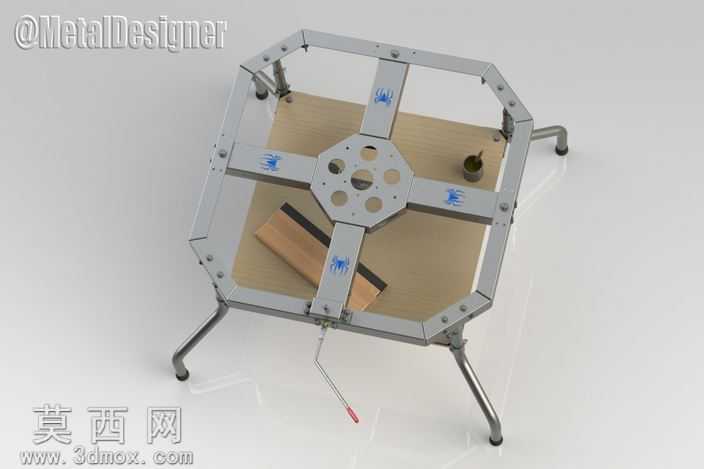

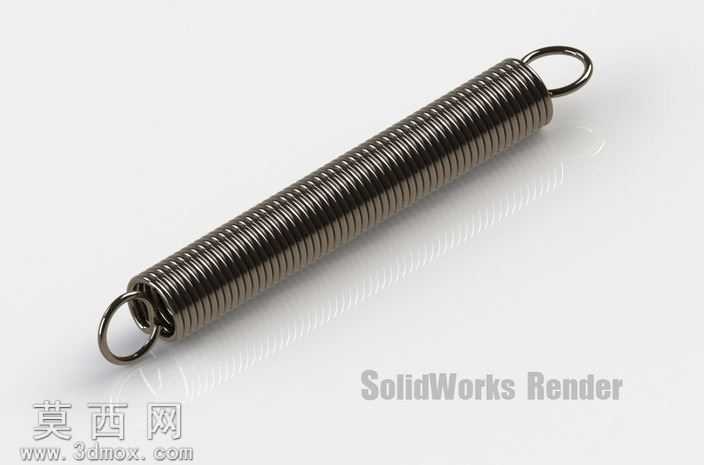

本套多工位扶轮丝印设备采用三维参数化建模完成，整体以落地式支撑机架为基础，搭配可360度回转的中央分度主轴，实现多工位同步轮转作业，可同时承载多组网版印刷头与对应承印台位，适配T恤、帽片等多种平面承印物的套色印刷需求。建模过程中对设备进行了全零件级的拆分设计，从底部的可调支撑脚、弯管支撑腿，到中部的置物搁板、回转分度盘，再到上部的网版夹持架、角度调节机构、微调定位组件，每一个零件都按照实际加工与装配逻辑完成参数化绘制，完整还原了设备的真实装配关系。模型对钣金类零件做了针对性的结构优化，大幅降低了非必要的材料冗余，在保证机架结构刚性、回转稳定性的前提下，实现了整机70%以上的零部件轻量化设计，兼顾了设备移动便利性与作业时的结构稳定性。设备的网版夹持机构设计了多维度调节结构，可实现网版前后、左右、角度的微调，配合承印台的高度调节与定位结构，能够保证多色套印时的对位精度，减少印刷偏差。模型中完整包含了设备所需的各类标准件与定制件，从轴承、复位弹簧、紧固螺栓、调节螺钉，到快拆式网版固定夹、定位销、承印台防滑垫，所有零件都赋予了对应真实材质属性：金属机架部分采用哑光金属材质模拟冷轧钢喷塑质感，网版框架采用铝合金材质搭配丝网半透明材质，操作台面采用防滑耐磨的复合板材材质，调节手柄采用防滑橡胶材质，渲染阶段通过光影调整还原了设备真实的金属光泽、材质肌理与装配细节，能够直观呈现设备的整体外观、操作空间与结构逻辑。整套设计兼顾了小型印刷作坊的实用需求，结构紧凑、工位布局合理，既可以作为丝印设备结构设计的参考案例，也可用于相关设备的改良设计、教学演示与装配模拟，帮助设计者快速理解多工位回转式丝印设备的工作原理、分度逻辑与各部件的配合关系，为同类印刷设备的开发提供完整的结构参考。
