汽车排气系统结构三维数模设计

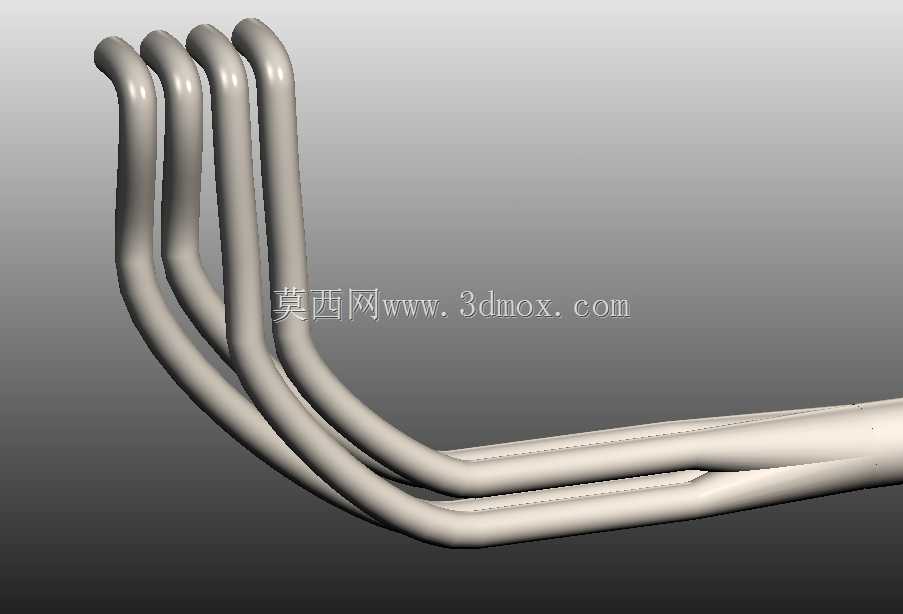

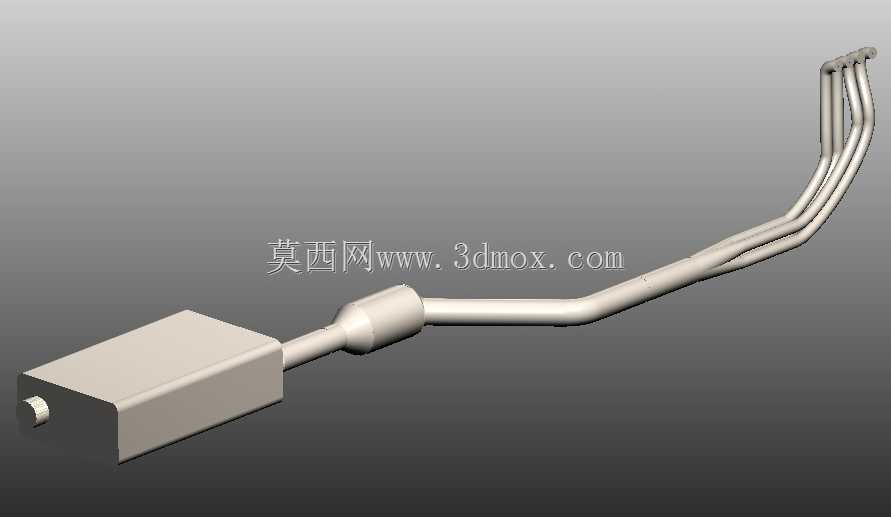

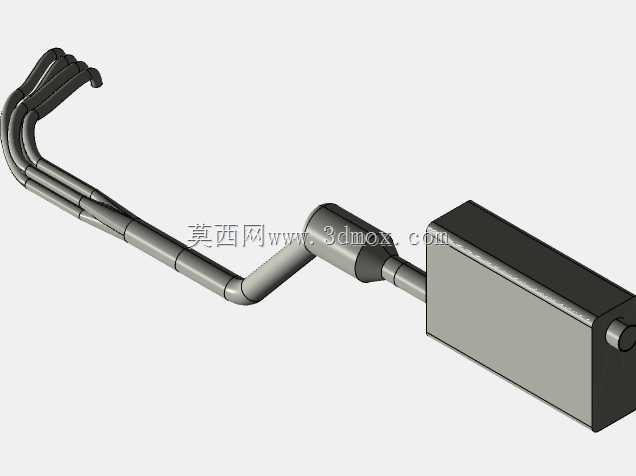

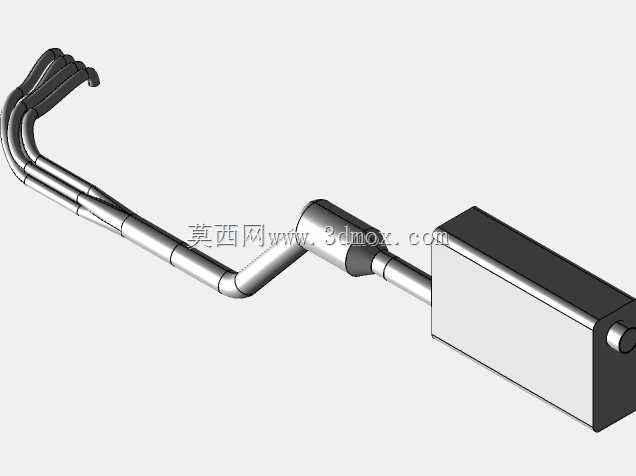

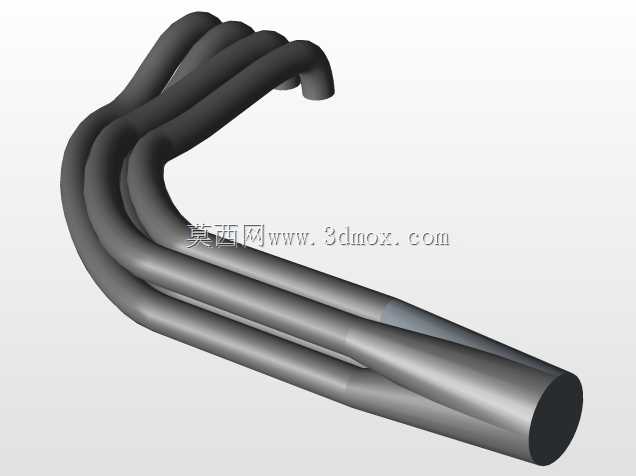

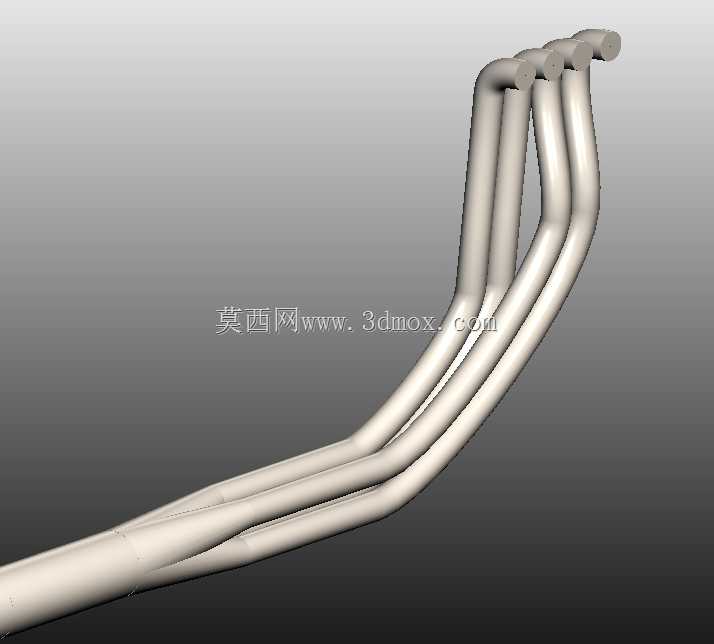

　　这套排气系统三维结构数模，完整覆盖了从发动机排气出口到尾气排放末端的全路径组件，包含四合一排气歧管、四合一收集器、中段排气管、催化转化器以及末端消声器总成，可直接用于排气系统CFD流场分析、结构布局校核以及相关零部件的改型设计参考。在实际整车开发场景中，排气系统的设计直接关联发动机动力输出表现、尾气排放达标能力以及整车NVH性能，是动力总成匹配环节中不可忽视的核心子系统，这套数模的结构布局完全遵循前置后驱车型的底盘布置逻辑，管路走向充分避让了底盘悬架、燃油箱以及车身底板的安装边界，可适配多数直列四缸发动机的排气侧接口布局。从功能特性来看，四合一排气歧管的支管长度经过等长化设计，能够有效规避各缸排气脉冲的相互干扰，降低排气背压，

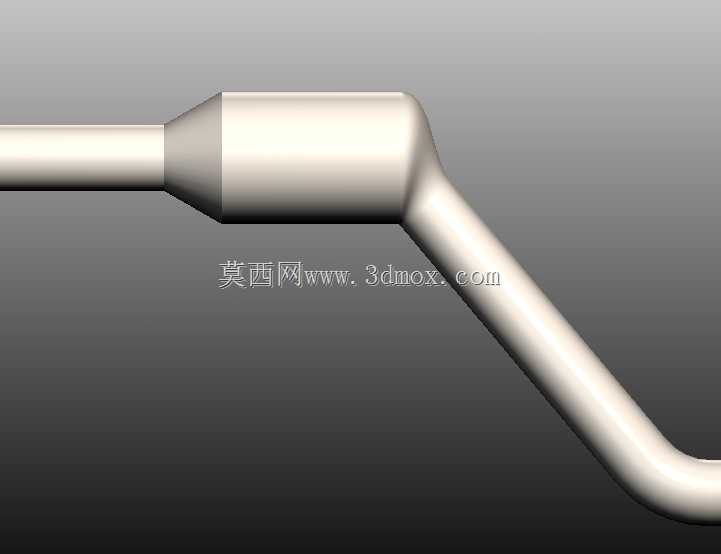

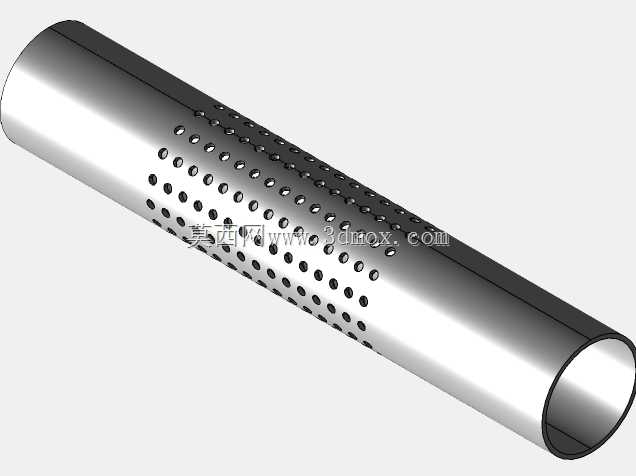

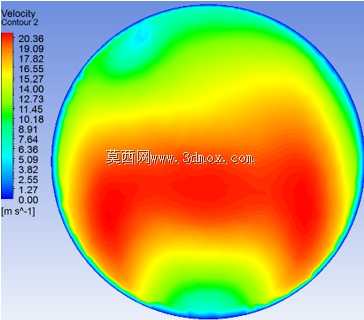

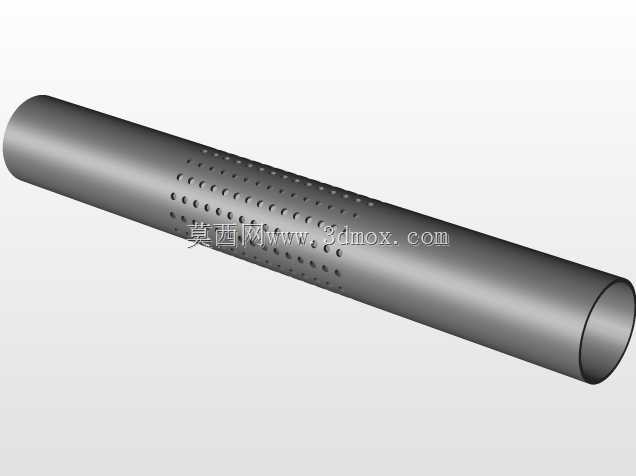

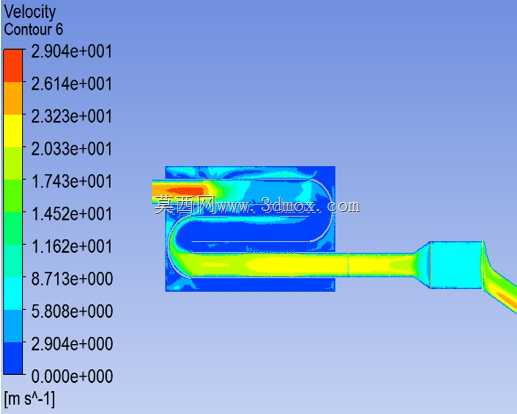

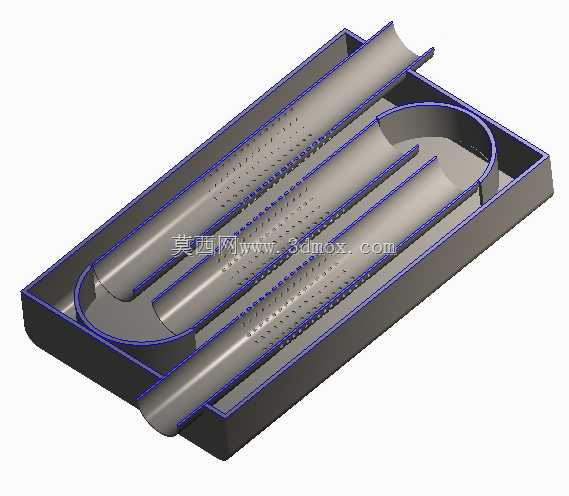

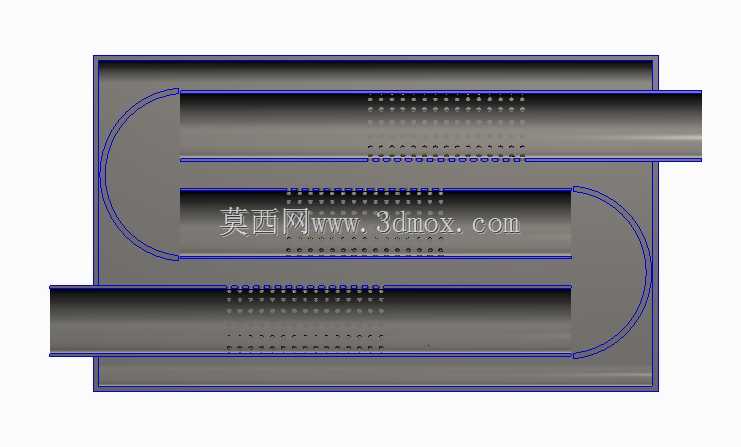

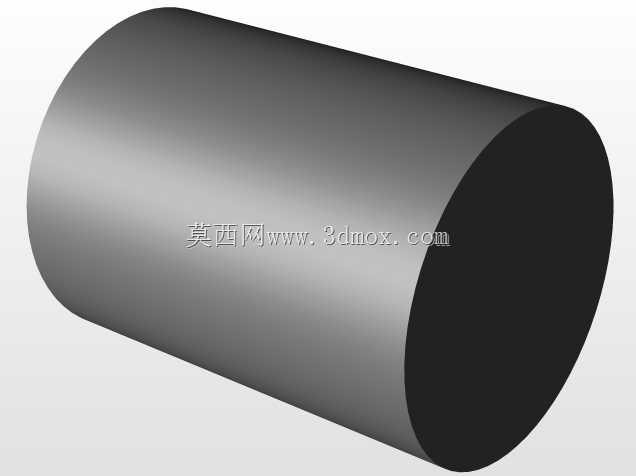

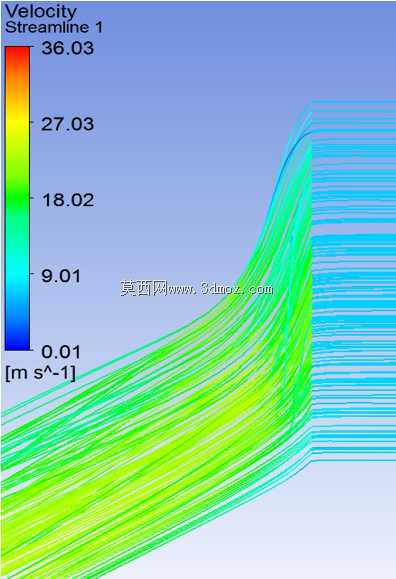

　　提升发动机高转速区间的充气效率；收集器段采用渐缩式流道设计，能够将四股排气气流平稳汇流，减少流道内的涡流损失；催化转化器的进气管段做了圆弧过渡优化，针对初始方案中容易出现的流动分离现象做了型面调整，能够让尾气均匀通过催化载体截面，提升催化转化效率，避免载体局部过热老化；末端消声器采用阻抗复合式结构布局，内部通过隔板分隔出多个膨胀腔，配合穿孔管的阻尼作用，能够在宽转速范围内有效衰减排气噪声，同时兼顾排气通畅性。在设计思路层面，这套数模的搭建完全围绕CFD仿真分析需求展开，所有流道内壁面都做了连续顺滑处理，没有尖锐转角或者突变截面，能够直接抽取流体域进行网格划分，开展流场均匀性、压力损失、流速分布等多维度仿真计算，

　　为排气路径的优化迭代提供基础模型。需要注意的是，这套数模的零部件尺寸是依据排气系统通用设计规则做的假设性建模，没有对应特定量产车型的精确安装尺寸，如果要用于实际车型的开发匹配，需要结合目标车型的发动机排气口位置、底盘布置空间、悬挂行程边界等参数做针对性调整，尤其是各管段的弯折角度、吊挂点位置、催化器和消声器的安装固定结构，都需要根据实际边界重新校核。从安装边界来看，排气歧管的法兰接口采用通用四缸机排气侧接口布局，相邻缸的排气支管间距符合常规缸盖排气道的中心距要求，管路整体走向沿底盘纵梁方向布置，催化转化器的安装位置预留了足够的氧传感器安装空间，消声器的吊挂点位置避开了后桥的运动干涉区域，

　　整套系统的离地间隙符合乘用车底盘通过性的通用要求，不会在车辆满载颠簸时出现磕碰地面的问题。在建模过程中，所有零部件的装配关系都按照实际生产中的焊接、卡接连接逻辑做了配合约束，歧管和收集器之间、收集器和催化器之间、催化器和中段排气管之间、中段排气管和消声器之间都预留了法兰连接或者卡箍连接的安装余量，能够直观展示整套排气系统的装配层级，方便结构设计人员拆解参考各段的结构形式，也可用于教学场景中讲解排气系统的组成结构和工作原理。
