工业级电动鼓风机结构设计方案

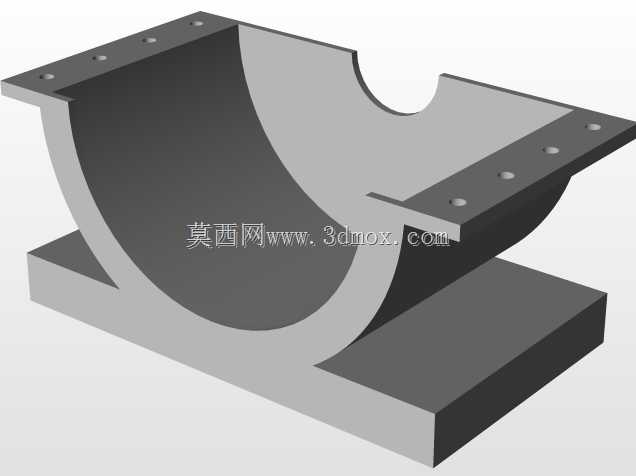

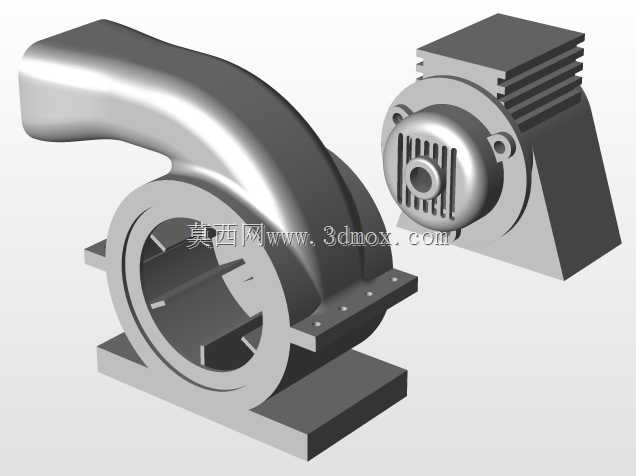

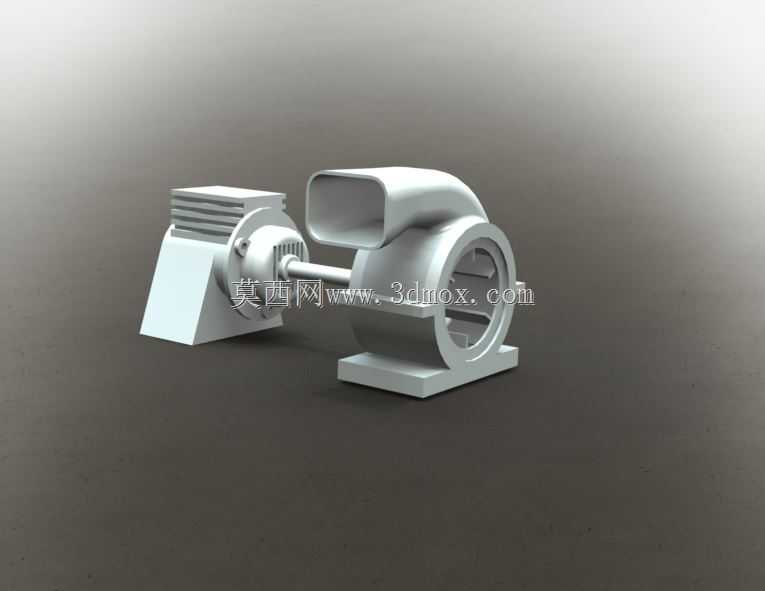

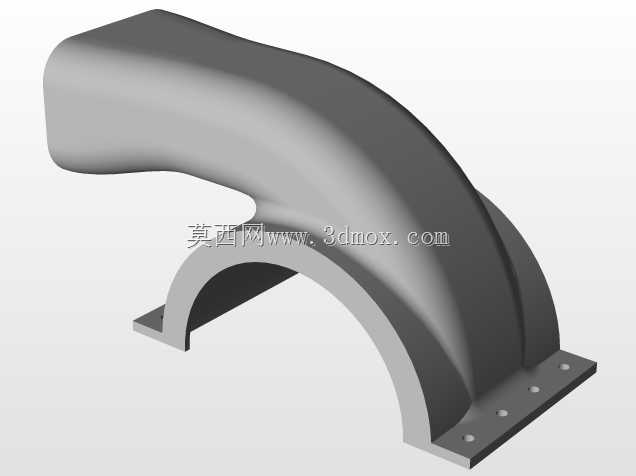

　　在工业通风、物料输送、设备散热等场景中，电动鼓风机是提供稳定风压风量的核心通用设备，本次呈现的结构设计完全围绕实际工况的安装与使用需求展开，没有冗余的装饰性结构，所有外形特征都服务于功能实现与装配便利性。从安装边界来看，整机采用一体式铸铁底座设计，底座预留四个对称分布的螺栓安装孔，孔位间距适配多数工业设备机架的通用安装孔距，安装时无需额外加工转接板，直接通过M10规格螺栓即可完成固定，底座与蜗壳主体采用加强筋过渡连接，可抵消风机运行时产生的径向振动，避免长期运行出现连接部位疲劳开裂。蜗壳部分采用对数螺旋线流道设计，流道内壁做圆弧过渡处理，没有直角突变结构，能有效降低气流在壳体内的湍流损耗，出风口采用渐扩式方形法兰接口，

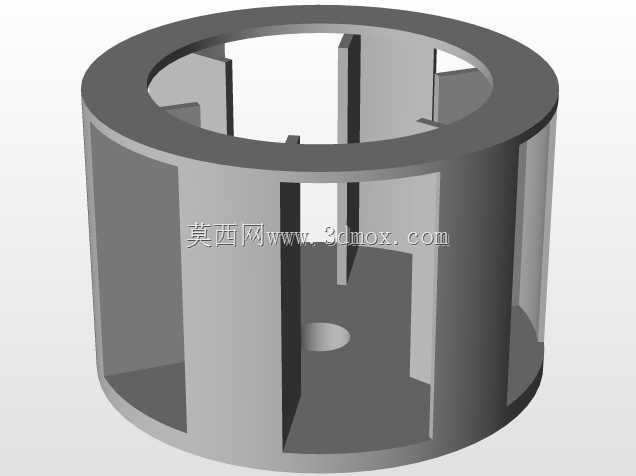

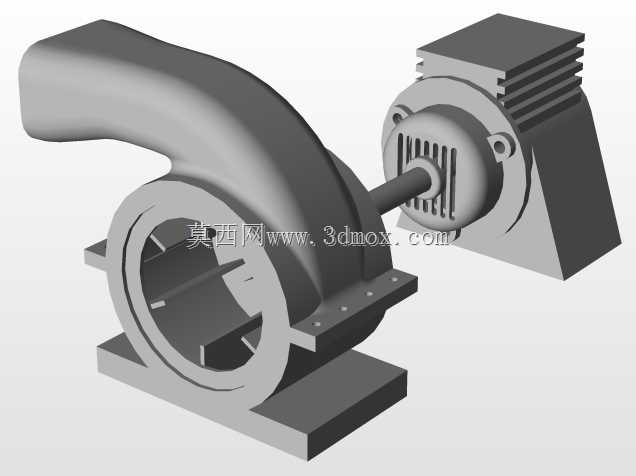

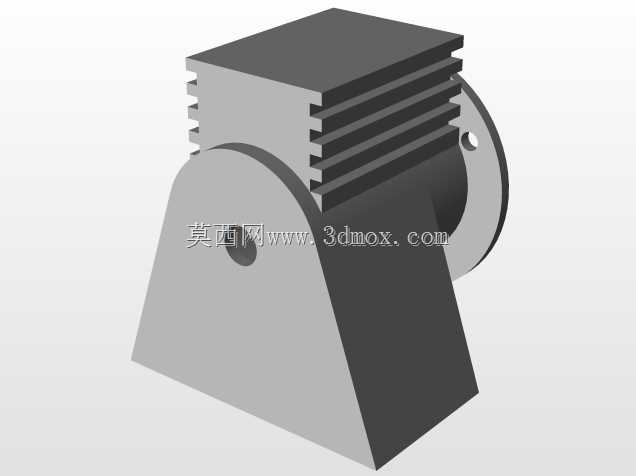

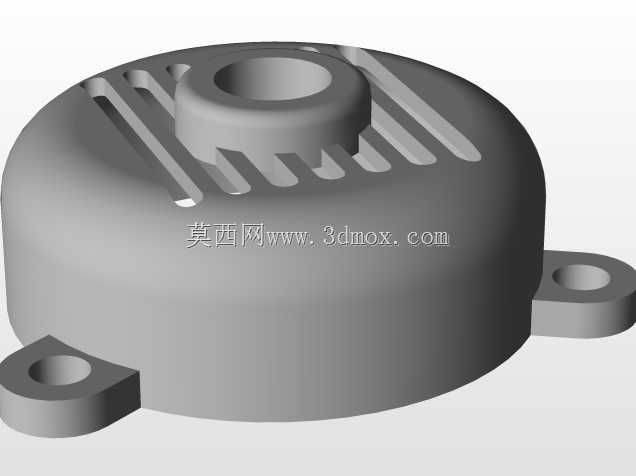

　　法兰面预留密封槽，安装通风管道时可嵌入橡胶密封垫，减少风压泄漏，出风口的朝向可根据实际安装场景在装配时调整角度，适配不同方向的管路排布需求。驱动端采用集成式电机安装座，电机与蜗壳的连接止口采用H7/h6公差配合，装配时可保证电机轴与风轮的同轴度控制在0.02mm以内，避免运行时出现风轮蹭壳、轴系跳动过大的问题；电机外壳设计有平行排布的散热鳍片，鳍片高度与间距经过匹配计算，风机运行时自身产生的气流可顺带掠过鳍片表面，带走电机工作产生的热量，无需额外加装独立散热风扇，简化了整机结构。风轮部分采用前向多翼式离心叶轮结构，叶片做等距排布并做动平衡校正，叶轮与电机轴采用键连接加锁紧螺母的固定方式，可传递足够的扭矩，

　　同时方便后期维护时的拆卸更换。接线盒设置在电机壳体的侧上方，位置避开出风口的气流直吹区域，同时预留足够的接线操作空间，方便现场布线时的线缆接入，接线盒与电机壳体之间采用密封胶圈连接，可满足一般工业车间的防尘防溅需求。整机的装配逻辑完全按照现场维护的便利性设计，蜗壳的侧端盖采用快拆式螺栓固定，无需完全拆解整机即可打开端盖检查内部风轮的积灰情况、清理流道内的杂物，电机与安装座的连接螺栓从外侧即可操作，更换电机时不需要挪动整机的安装位置，大幅降低后期运维的工作量。从实际使用场景来看，该结构既可以独立作为车间工位通风、设备散热的风源使用，也可以集成到除尘设备、物料气力输送系统、烘干设备内部作为配套风压部件，结构强度可满足连续24小时运行的工况要求，所有外露的金属部件都做了防锈氧化处理，适配多粉尘、轻度潮湿的工业使用环境。
